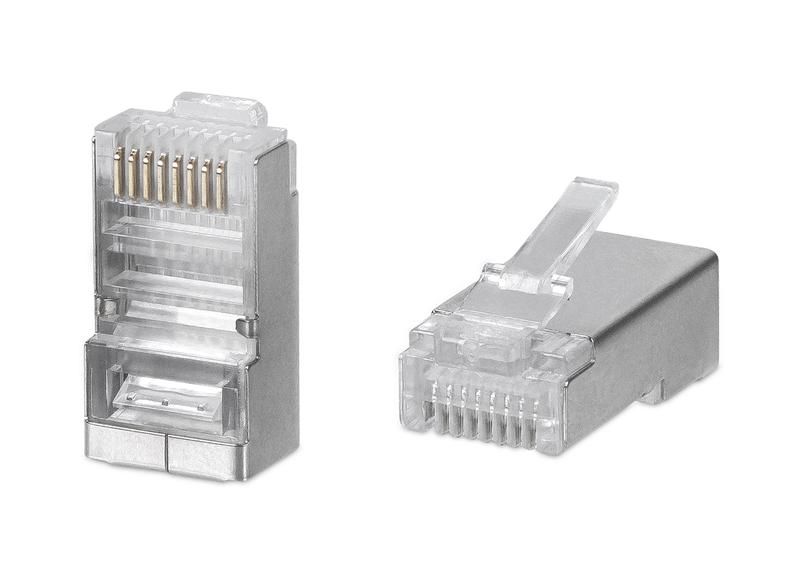

Коннектор RJ-45 Cat.5e, экранированный, универсальный Cabeus 7010c

Коннектор RJ-45 Cabeus 7010c предназначен для надёжного соединения экранированного кабеля витой пары Cat.5e с сетевым оборудованием. Подходит как для одножильного, так и для многожильного кабеля с изоляцией до 1,05 мм. Артикул 8p8c-sh указывает на стандартную 8-позиционную конфигурацию с экранированием.

Назначение и область применения

Коннектор RJ-45 Cabeus 7010c используется для оконцевания экранированных кабелей витой пары категории 5e. Применяется там, где важна устойчивость к помехам - в промышленной автоматике, системах видеонаблюдения, офисных сетях с высокими требованиями к качеству передачи сигнала. Устанавливается на конце кабеля перед подключением к коммутатору, маршрутизатору, камере или другому устройству с портом Ethernet.

Технические характеристики

• Тип: Штекер (папа), 8P8C
• Категория: Cat.5e - обеспечивает скорость до 1 Гбит/с на расстоянии до 100 м
• Экран: Да - металлический экран снижает влияние внешних ЭМП
• Поддерживаемый кабель: Одножильный и многожильный
• Максимальная толщина изоляции жил: 1,05 мм - важно при выборе кабеля
• Цвет: Стальной - не выгорает, маскирует следы эксплуатации
• Количество портов: 1
• Способ монтажа: На кабель - требует обжима специальным инструментом

Совместимость и монтаж

Коннектор RJ-45 Cabeus 7010c совместим с любым экранированным кабелем Cat.5e, соответствующим стандарту IEC 61156-5. Для установки требуется обжимной клещи с матрицей 8P8C и функцией обжима экрана. Обязательно проверьте соответствие толщины изоляции жил - не более 1,05 мм. Неправильно выбранный кабель может привести к плохому контакту или повреждению ножей коннектора. После обжима используйте защитный колпачок (не в комплекте), чтобы предотвратить перегиб кабеля и механические повреждения.

Безопасность и стандарты

Коннектор соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для Cat.5e. Материалы корпуса - термостойкая пластмасса, контактные площадки - никелированная медь. Не содержит свинца и других запрещённых веществ согласно RoHS. Работает при температуре от –10C до +60C.

Преимущества

• Универсальные ножи - работают с одножильным и многожильным кабелем без замены коннектора
• Экран защищает сигнал от радиопомех - особенно актуально рядом с силовыми кабелями или частотными преобразователями
• Высокая прочность контакта - благодаря точному изготовлению и плотному прилеганию к жилам
• Стальной цвет - устойчив к царапинам и визуальному износу в условиях интенсивной эксплуатации

Ограничения применения

• Не подходит для кабелей с изоляцией жил более 1,05 мм - риск повреждения контактов
• Не предназначена для монтажа в стеновые розетки - только для прямого обжима на кабеле
• Требует обязательного использования защитного колпачка при эксплуатации вне закрытых коробок - иначе возможен выход из строя от перегиба
• Не работает с неэкранированными кабелями - потеря эффекта экранирования

Примеры использования

• Обжим концов кабеля для подключения IP-камер в промышленном цехе
• Создание гибких переходников между серверным шкафом и рабочими местами
• Замена повреждённых коннекторов на кабелях системы управления технологическим оборудованием
• Подключение датчиков и контроллеров в средах с высоким уровнем электромагнитных помех

Практические советы

• Перед обжимом обязательно удалите экран и фольгу, оставив только медную оплётку - она должна попасть под зажим коннектора
• Равномерно распределите жилы по каналам, соблюдая порядок T568A/B - это гарантирует правильную работу сети
• Проверяйте качество обжима тестером - даже один непроконтактировавший проводник может вызвать сбои
• Не экономьте на обжимных клещах - дешёвые инструменты деформируют ножи и нарушают герметичность экрана
• Храните запасные коннекторы RJ-45 Cabeus 7010c в сухом месте - влага снижает долговечность контактов
