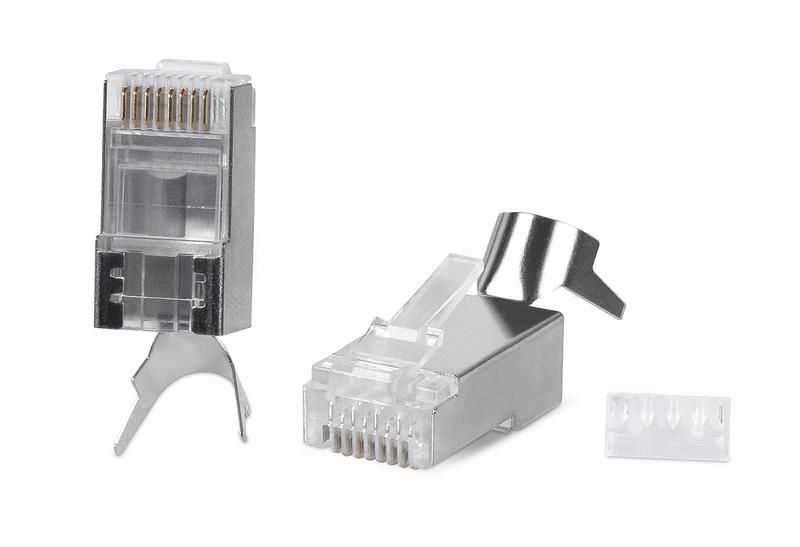

Коннектор RJ-45(8P8C) под витую пару, категория 6, экранированный, универсальный (для одножильного и многожильного кабеля), для проводников с толщиной по изоляции до 1.35 мм, со вставкой - 8P8C-SH-C6(1.35)-TWP Cabeus 9543c

Коннектор Cabeus 8p8c-sh-c6(1.35)-twp - это экранированный RJ-45 штекер для оконцевания кабеля витой пары категории 6, совместимый как с одножильным, так и с многожильным проводником. Подходит для надёжного подключения сетевых устройств в условиях повышенных требований к помехозащищённости.

Назначение и область применения

Коннектор Cabeus 8p8c-sh-c6(1.35)-twp предназначен для оконцевания экранированного кабеля категории 6 на конце кабеля - то есть он является штекером (папа), который устанавливается на конец провода перед подключением к оборудованию. Применяется там, где важна стабильная передача сигнала: в офисных сетях, системах видеонаблюдения, IP-телефонии, промышленной автоматике и других средах с высоким уровнем электромагнитных помех.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C)
• Категория: Cat.6 - обеспечивает скорость передачи до 1 Гбит/с на расстоянии до 100 м
• Экранирование: да - металлический корпус защищает сигнал от внешних помех
• Тип кабеля: универсальный - поддерживает как одножильный (моножила), так и многожильный (многопроволочная жила) кабель
• Максимальный диаметр жилы по изоляции: до 1.35 мм - позволяет использовать кабели с более плотной изоляцией, чем в стандарте Cat.5e
• Количество портов: 1
• Исполнение: штекер (папа) - втыкается в гнездо на устройстве или патч-панели
• Цвет: стальной - не выгорает, не маскирует повреждений, легко проверить целостность контакта
• Способ монтажа: на кабель - требует обжима специальным инструментом

Совместимость и монтаж

Коннектор Cabeus 8p8c-sh-c6(1.35)-twp совместим с любым экранированным кабелем категории 6, соответствующим требованиям по диаметру изоляции жил (не более 1.35 мм). Для установки требуется обжимной инструмент с матрицей для RJ-45 с экранированием - обычный инструмент для неэкранированных коннекторов не подойдёт, так как не сможет правильно зажать контактную пластину экрана.

Перед обжимом важно:

• Равномерно развести жилы по цветовой схеме T568A/B
• Закрепить экран в специальном зажиме коннектора - иначе потеряется защита от помех
• Убедиться, что все жилы полностью вошли в ножи - вставка внутри коннектора помогает точно расположить проводники

Безопасность и стандарты

Коннектор Cabeus 8p8c-sh-c6(1.35)-twp соответствует требованиям международного стандарта ISO/IEC 11801 для категории 6. Материалы контактов - фосфористая бронза с серебряным покрытием, обеспечивают долгий срок службы и минимальное переходное сопротивление. Нет открытых токоведущих частей - безопасен при работе под напряжением Ethernet (до 50 В постоянного тока).

Преимущества

• Универсальная конструкция - один коннектор работает с двумя типами кабеля: одножильным и многожильным
• Встроенная направляющая вставка - снижает риск перепутать порядок жил, упрощает точную укладку в ножи
• Экранированный корпус - сохраняет качество сигнала даже рядом с силовыми кабелями или источниками ЭМИ
• Высокая механическая прочность - корпус выполнен из прочного пластика с металлическими элементами, выдерживает много циклов подключения

Ограничения применения

• Не подходит для кабелей с диаметром жилы по изоляции свыше 1.35 мм - попытка вставить слишком толстый провод приведёт к повреждению контактов
• Требует обязательного обжима с использованием инструмента для экранированных коннекторов - нельзя использовать стандартный обжимной клещ для UTP
• Не предназначена для монтажа в стеновые розетки - это штекер, а не гнездо; для розеток нужен другой тип разъёма
• Не рекомендован для использования вне помещений без защиты - хотя экран защищает от помех, сам корпус не имеет степени защиты IP

Примеры использования

• Подключение камеры видеонаблюдения PoE через экранированный кабель Cat.6
• Обжим кабеля для подключения сервера в дата-центре
• Создание ответвления к промышленному контроллеру в цеху с мощными двигателями
• Формирование patch cord’а для оборудования с высокими требованиями к EMI

Практические советы

• Проверьте диаметр изоляции жил вашего кабеля перед покупкой - если больше 1.35 мм, выбирайте другой коннектор
• При обжиме следите, чтобы экран был надёжно зажат - без этого весь смысл экранирования теряется
• Не используйте этот коннектор для неэкранированного кабеля - он будет работать, но лишняя масса и стоимость не оправданы
• Храните запасные коннекторы Cabeus 8p8c-sh-c6(1.35)-twp в сухом месте - влага может вызвать окисление контактов
• Для тестирования после монтажа используйте кабельный анализатор - особенно важно для Cat.6, чтобы убедиться в отсутствии потерь и бликов
