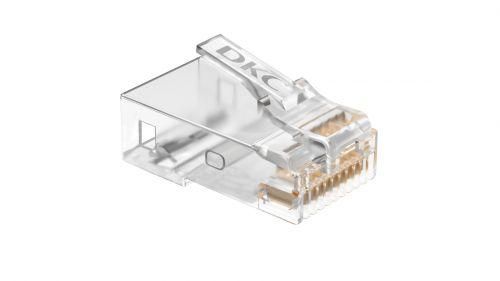

Коннектор RJ-45 RAM telecom CAT6 RJ45 8(8) не экранированный DKC IT RN6RJ45U

Коннектор RJ-45 CAT6 неэкранированный от DKC (ДКС), артикул rn6rj45u, предназначен для надёжного соединения сетевых кабелей категории 6 с помощью обжима. Подходит для многожильных и одножильных проводников, используется в локальных сетях, офисной и промышленной автоматизации.

Назначение и область применения

Коннектор RJ-45 CAT6 неэкранированный применяется для оконцевания витой пары в Ethernet-сетях до 1 Гбит/с. Удобен для монтажа на рабочих местах, серверных шкафах, распределительных коробках и устройствах с интерфейсом LAN. Подходит для подключения компьютеров, IP-камер, телефонов VoIP, коммутаторов и других устройств, требующих стабильного проводного соединения.

Технические характеристики

• Тип разъёма: RJ45 8P8C - восемь контактов для стандарта Ethernet
• Категория: Cat6 - обеспечивает пропускную способность до 250 МГц
• Экранирование: неэкранированный (UTP) - подходит для сред с низким уровнем ЭМИ
• Тип подключения: обжим - требует использования обжимного инструмента
• Тип проводника: совместим с одножильным и многожильным кабелем
• Сечение провода: AWG 23 - оптимально для стандартных витых пар
• Цвет корпуса: прозрачный - позволяет визуально контролировать правильность укладки жил
• Материал корпуса: поликарбонат - прочный, термостойкий, устойчивый к механическим нагрузкам
• Технология контактов: IDC - ножевые контакты обеспечивают надёжное соединение без пайки

Совместимость и монтаж

Коннектор RJ-45 CAT6 неэкранированный совместим с любым кабелем Cat6 UTP и Cat5e. Для установки требуется обжимной инструмент с матрицей 8P8C. Перед обжимом необходимо правильно уложить жилы по цветовой схеме T568A или T568B - прозрачный корпус позволяет легко проверить соответствие. Кабель зачищается на 2–3 см, жилы выравниваются и вставляются до упора. Обжим осуществляется равномерным давлением - перекос или недостаточное усилие снижают качество связи.

Преимущества

• Универсальность: работает с одножильными и многожильными кабелями без замены контактов
• Высокая надёжность: технология IDC гарантирует постоянный контакт даже при вибрациях
• Легкая диагностика: прозрачный корпус даёт возможность визуального контроля за укладкой жил
• Стандартная совместимость: соответствует требованиям TIA/EIA-568-B для Cat6
• Прочность корпуса: поликарбонат выдерживает частые подключения и отключения

Ограничения применения

• Не подходит для экранированных кабелей (STP, FTP) - отсутствует заземление и экран
• Требует обязательного использования обжимного инструмента - нельзя установить вручную
• Не рекомендован для открытого монтажа вне помещений - не имеет защиты от влаги и пыли (IP-класс не указан)
• Работает только с кабелем AWG 22–24; толстые или тонкие проводники могут повредить контакты

Примеры использования

• Подключение ПК к маршрутизатору в офисе
• Завершение кабеля от сети к IP-камере на фасаде здания (при условии защиты от осадков)
• Монтаж точек доступа в системах умного дома
• Сборка patch-cord’ов для серверных стоек
• Аварийная замена повреждённого коннектора на активном оборудовании

Практические советы

• Перед обжимом всегда проверяйте порядок жил - неверная последовательность нарушает связь
• Не допускайте перекрутов и изгибов жил внутри коннектора - это снижает скорость передачи
• Используйте только качественный обжимной инструмент с регулировкой усилия - дешёвые клещи деформируют контакты
• При использовании многожильного кабеля слегка затяните внешнюю оболочку в зажиме коннектора - это предотвращает её выскальзывание
• Для долговечности монтажа лучше использовать коннекторы серии RAM telecom - они проходят тестирование на соответствие Cat6
