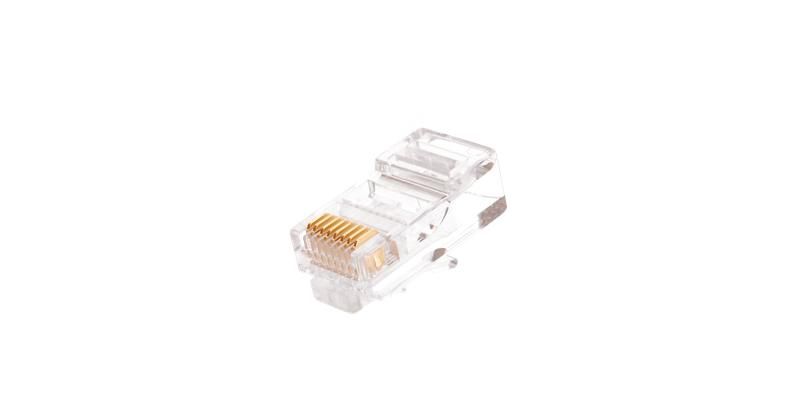

Коннектор RJ45 (8P8C) под витую пару кат.5E (класс D) неэкранир. 100МГц покрытие 50мкд универс. ножи круглый ввод (уп.100шт) NIKOMAX NMC-RJ88RZ50UD1-100 ЭКО04767

Коннектор RJ45 (8P8C) категория 5E неэкранированный 50 мкд, 100 шт. от бренда NIKOMAX (артикул nmc-rj88rz50ud1-100) предназначен для надёжного обжима сетевых кабелей при сборке патч-кордов и подключении устройств в локальных сетях. Прозрачный корпус позволяет контролировать правильность расположения жил при монтаже.

Назначение и область применения

Коннекторы используются для оконцевания кабелей категории Cat.5e при изготовлении патч-кордов — гибких соединительных шнуров между компьютерами, маршрутизаторами,switch’ами, IP-камерами и другим оборудованием. Также подходят для стационарной прокладки в условиях, где требуется частая замена или переоборудование точек подключения. Подходят для одножильных и многожильных кабелей сечением до 0.5 мм².

Технические характеристики

• Тип разъёма: RJ45 (8P8C) — восемь контактов, восемь положений
• Категория: Cat.5e — поддерживает скорость передачи до 1 Гбит/с на расстоянии до 100 метров
• Экранирование: неэкранированный (UTP) — для сред без сильных помех
• Толщина золотого покрытия контактов: 50 микродюймов (1,27 мкм) — обеспечивает долгий срок службы и устойчивость к окислению
• Материал корпуса: термопластик, прозрачный — позволяет визуально проверить правильность заправки жил
• Способ монтажа: обжимной — требует специальный обжимной инструмент
• Упаковка: 100 штук в одной партии

Совместимость и монтаж

Коннекторы совместимы с любыми кабелями Cat.5e и ниже (Cat.5, Cat.3) с внешним диаметром до 6–7 мм. Монтаж выполняется с помощью обжимного клещей — важно выбрать инструмент с матрицей для 8P8C. Перед обжимом необходимо правильно упорядочить жилы по цветовой схеме T568A или T568B. Каждый контакт имеет заострённые ножи, которые пробивают изоляцию при давлении — поэтому нельзя использовать эти коннекторы с кабелями, имеющими слишком толстую изоляцию или жилы больше 0.5 мм².

Особенности конструкции

Коннекторы выполнены без вставок — жилы располагаются прямо в каналах корпуса. Это упрощает процесс заправки, особенно для опытных монтажников. Наличие золотого покрытия на контактах снижает риск потери сигнала из-за окисления, что особенно важно в помещениях с высокой влажностью. Прозрачный корпус позволяет легко определить, все ли жилы достигли контактов после обжима.

Преимущества

• Золотое покрытие 50 мкд — выше среднего уровня, чем у бюджетных аналогов, что продлевает срок службы
• Прозрачная форма корпуса — контроль качества монтажа без разборки
• Стандартная совместимость с любыми обжимными инструментами для RJ45
• Высокая плотность упаковки — 100 шт. в одном комплекте экономит расходы на закупку

Ограничения применения

• Не подходят для экранированных кабелей (STP, FTP) — отсутствует металлический контакт для экрана
• Не рекомендуются для кабелей с жилами толще 0.5 мм² — возможен плохой контакт или повреждение ножей
• Не предназначены для наружной установки — не имеют защиты от влаги и пыли (IP-класс не указан)
• Не следует применять в местах с постоянным механическим напряжением — без защитных колпачков срок службы снижается

Примеры использования

• Изготовление патч-кордов для офисных рабочих мест
• Подключение IP-камер видеонаблюдения к сети PoE
• Настройка домашних сетей, Wi-Fi роутеров, сетевых принтеров
• Аппаратная модификация существующих кабельных трасс

Практические советы

• Перед обжимом всегда проверяйте порядок жил — неверная схема (T568A/B) нарушает связь
• Используйте защитные колпачки — они предохраняют коннектор от физических повреждений и улучшают эстетику
• Не используйте старые или некалиброванные обжимные клещи — это приводит к слабому контакту
• При работе с многожильным кабелем равномерно распределите жилы — не допускайте перекручивания внутри коннектора
• Для стационарной прокладки лучше выбирать коннекторы с вставками; этот вариант (без вставок) оптимален для массового производства патч-кордов
