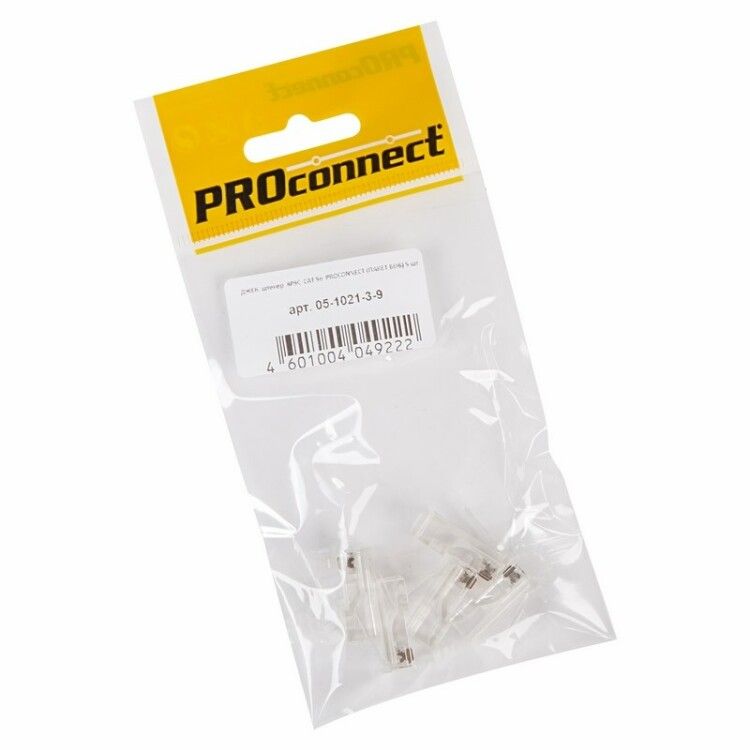

Разъем RJ-45 8P8C под витую пару UTP кат5e 15/15 микродюймов пакет 5шт, REXANT - 05-1021-3-9 MEET

Разъем модульный RJ-45 (8P8C) под витую пару UTP, категория 5e, 15 микродюймов, пакет 5 штук от бренда PROCONNECT - это надежный штекер для подключения сетевых устройств через витую пару. Артикул 05-1021-3-9 рассчитан на массовое использование в офисных и промышленных сетях, где важна стабильная передача данных до 1 Гбит/с.

Назначение и область применения

Разъем модульный RJ-45 (8P8C) под витую пару UTP, категория 5e, 15 микродюймов, пакет 5 штук используется для оконцевания кабелей категории 5e. Его устанавливают на концах Ethernet-кабелей, чтобы подключить оборудование к сети: компьютеры, маршрутизаторы, коммутаторы, патч-панели, IP-камеры, VoIP-телефоны и другие устройства с портом 8P8C. Подходит для создания патч-кордов, замены поврежденных разъемов и сборки собственных кабельных сборок.

Технические характеристики

• Тип разъема: RJ-45 8P8C (8 контактов, 8 положений)
• Категория: Cat 5e - обеспечивает скорость до 1 Гбит/с на расстоянии до 100 м
• Способ подключения: Обжим - требует использования обжимного инструмента
• Исполнение: Штекер (плагин) - монтируется на конец кабеля
• Подходит для кабеля: Витая пара UTP (не экранированная)
• Подходит для проводников: Многопроволочные жилы (до 24–26 AWG)
• Контакты: Нанесено покрытие из технического золота - снижает сопротивление и предотвращает окисление
• Цвет корпуса: Прозрачный - позволяет видеть расположение проводов при монтаже
• Упаковка: 5 штук в пакете

Совместимость и монтаж

Разъем модульный RJ-45 (8P8C) совместим с любыми кабелями UTP категории 5e и ниже (Cat 5, Cat 3). Установка возможна только с использованием обжимного инструмента - обычные плоскогубцы не обеспечивают надежного контакта. Перед обжимом необходимо правильно упорядочить провода по цветовой схеме T568A или T568B. Кабель зачищается на 2–3 см, жилы выравниваются и вставляются в разъем до упора. После этого инструментом плотно сдавливаются контакты и фиксирующая защелка. Проверьте, что все 8 контактов задействованы - один неверно обжатый контакт нарушает связь.

Безопасность и стандарты

Разъем соответствует требованиям стандарта TIA/EIA-568-B для категорий 5e. Покрытие контактов техническим золотом гарантирует долговременную работоспособность без потери качества связи. Конструкция не содержит опасных материалов и безопасна для работы в помещениях с постоянным доступом персонала.

Преимущества

• Золотое покрытие контактов - минимизирует потерю сигнала и увеличивает срок службы
• Прозрачный корпус - удобство контроля правильности раскладки жил при монтаже
• Высокая точность изготовления - обеспечивает стабильную работу даже при частых подключениях
• Оптимальная цена за комплект из 5 штук - экономичное решение для масштабных задач

Ограничения применения

• Не подходит для STP или FTP кабелей - отсутствует экран и заземление
• Не предназначена для внешней установки - не имеет защиты от влаги и пыли (IP-класс не указан)
• Требует обязательного наличия обжимного инструмента - без него невозможно выполнить монтаж
• Не рекомендован для высокочастотных систем выше 1 ГГц - максимальная эффективность достигается только в рамках Cat 5e

Примеры использования

• Сборка патч-кордов для подключения ПК к роутеру в офисе
• Замена поврежденного разъема на кабеле IP-камеры
• Монтаж кабелей для подключения телефонии через VoIP-АТС
• Настройка локальной сети в малом бизнесе с несколькими рабочими местами
• Ремонт кабелей в серверной комнате после механического повреждения

Практические советы

• Перед обжимом проверьте, что длина зачищенного участка кабеля составляет 2–3 см - меньше не получится заполнить контакты полностью
• Используйте схему T568B - она чаще применяется в коммерческих сетях
• Не перегибайте жилы при введении в разъем - это может вызвать обрыв внутри контакта
• После обжима протестируйте кабель тестером - он покажет, есть ли обрыв или короткое замыкание между парами
• Храните разъемы в сухом месте - влага может повредить золотое покрытие
• Артикул 05-1021-3-9 - идеально сочетается с другими изделиями PROCONNECT для быстрого формирования единой системы монтажа
