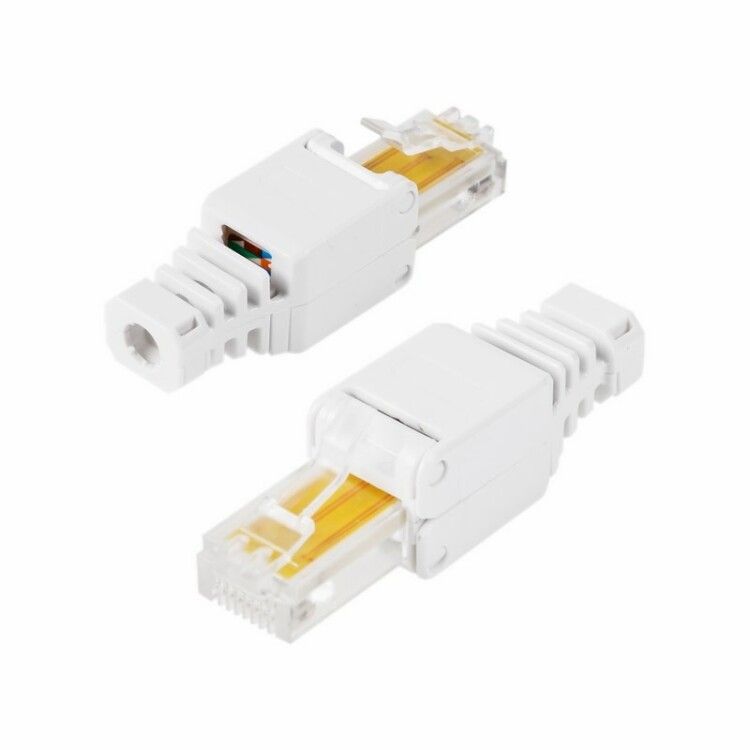

Разъем RJ45 8Р8С быстрозажимной ручной Штекер изготовлен из качественного пла, REXANT - 05-1051 MEET

Разъем штекер RJ45 8Р8С быстрозажимной ручной от REXANT - это компактный и удобный разъем для ручного подключения кабеля витая пара без необходимости использовать обжимной инструмент. Артикул etm05-1051 подходит для монтажа в домашних, офисных и промышленных сетях, где требуется быстрая замена или установка соединений.

Назначение и область применения

Разъем штекер RJ45 8Р8С быстрозажимной ручной используется для подключения устройств Ethernet-сетей через интерфейс 8P8C. Подходит для соединения компьютеров, сетевых коммутаторов, маршрутизаторов, патч-панелей, офисных АТС и других устройств с портом RJ45. Особенно эффективен там, где нет доступа к обжимному инструменту или нужна оперативная замена поврежденного кабеля.

Технические характеристики

• Тип: штекер (male connector)
• Формат: 8P8C (8 контактов, 8 положений)
• Категория: Cat 5e - обеспечивает передачу данных до 1 Гбит/с на расстоянии до 100 м
• Способ подключения: обжим с использованием внутренних ножей, без инструмента
• Совместимость с кабелем: витая пара (UTP/STP), круглый кабель
• Поддержка многопроволочных жил: да - позволяет работать с гибкими проводниками
• Цвет корпуса: прозрачный - позволяет видеть расположение жил при монтаже
• Контакты: с золотым напылением - снижают окисление и обеспечивают стабильный контакт
• Максимальное сечение кабеля: не указано - рекомендуется использовать кабели с диаметром жил до 0,5–0,6 мм

Совместимость и монтаж

Разъем штекер RJ45 8Р8С быстрозажимной ручной совместим с любым кабелем типа витая пара, соответствующим стандарту Cat 5e и выше. Монтаж выполняется вручную:

• Зачистите внешнюю изоляцию кабеля на 2–3 см
• Уложите жилы в порядке T568A или T568B (цветовая схема указана на корпусе)
• Вставьте кабель до упора - он зафиксируется в канале
• Зажмите корпус руками - внутренние ножи пробивают изоляцию и контактируют с жилами

Не требует обжимного клещей, но важно соблюдать правильную последовательность жил - иначе связь будет нестабильной или отсутствовать.

Безопасность и стандарты

Разъем соответствует требованиям стандарта TIA/EIA-568-B для категории Cat 5e. Напыление контактов - золотое - обеспечивает безопасную работу при малых токах и напряжениях, характерных для Ethernet. Не предназначен для высоких напряжений или силовой сети.

Преимущества

• Экономия времени - монтаж без инструмента занимает менее минуты
• Надежная фиксация кабеля - предотвращает случайное выдергивание
• Высокая долговечность контактов благодаря золотому покрытию
• Прозрачный корпус - позволяет контролировать правильность укладки жил
• Подходит для многопроволочных жил - идеален для гибких кабелей

Ограничения применения

• Не подходит для кабелей с жесткими однопроволочными жилами большого диаметра - возможен плохой контакт
• Не рассчитан на частые переподключения - после нескольких сборок/разборок ножи теряют эластичность
• Не следует использовать в условиях повышенной вибрации или механических нагрузках - фиксация менее прочна, чем у инструментального обжима
• Не предназначены для наружной прокладки или помещений с высокой влажностью - отсутствует IP-защита

Примеры использования

• Быстрая замена поврежденного patch-cable в офисе
• Подключение нового рабочего места к сети без наличия обжима
• Монтаж временных сетей на выставках или мероприятиях
• Работа в труднодоступных местах, где невозможно применить инструмент
• Домашний ремонт сетевой инфраструктуры

Практические советы

• Перед монтажом проверьте цветовую схему на корпусе - она должна совпадать с вашей схемой (T568A/B)
• Не перегибайте жилы при укладке - это снижает качество связи
• После сборки потяните кабель слегка - если он не выскакивает, соединение выполнено правильно
• Храните разъемы в оригинальной упаковке - они хрупкие и легко деформируются
• Артикул etm05-1051 лучше брать в запас - даже при аккуратном монтаже один из трех попыток может оказаться неудачным
