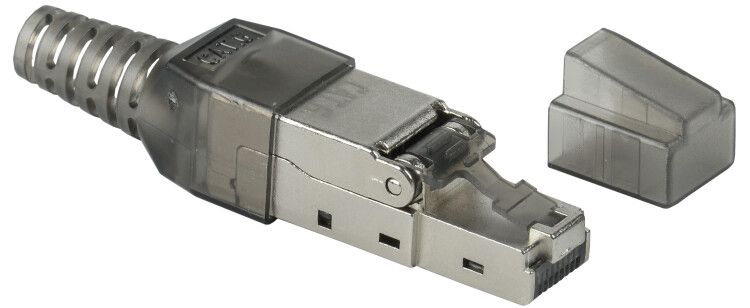

Разъём RJ-45 FTP для кабеля кат.6A полевая заделка | CS3-1C6AF-Q ITK IEK

Разъём RJ-45 FTP для кабеля категории 6A полевая заделка от ITK (IEK), артикул cs3-1c6af-q, предназначен для надёжного обжима экранированного кабеля Cat 6A прямо на месте монтажа — без необходимости использовать готовые модули или панели.

Назначение и область применения

Этот разъём используется для создания точечных соединений между кабелем категории 6A и сетевым оборудованием — например, когда требуется заменить повреждённый участок кабеля, установить ответвление или подключить устройство в труднодоступном месте. Подходит для монтажа в системах передачи данных: офисные сети, IP-камеры, VoIP-телефоны, системы автоматизации. Применяется там, где важна стабильная связь и помехозащищённость.

Технические характеристики

• Категория кабеля: 6A — обеспечивает скорость до 10 Гбит/с на расстоянии до 100 метров
• Экранирование: FTP (фольга + оплетка) — защищает от внешних ЭМИ и перекрестных помех
• Тип подключения: обжим — требует специального инструмента, но позволяет делать соединения прямо на объекте
• Диапазон AWG: 22–23 — подходит для стандартных медных жил толщиной 0,5–0,6 мм
• Форм-фактор: штекер (male) — вставляется в гнездо розетки, коммутатора или другого устройства
• Материал корпуса: пластик — устойчив к механическим воздействиям, не проводит ток
• Срок службы: 15 лет — рассчитан на длительную эксплуатацию в условиях постоянных подключений
• Совместим с круглым кабелем — не требует плоских или специальных форм

Совместимость и монтаж

Разъём RJ-45 FTP для кабеля категории 6A полевая заделка совместим с любым экранированным кабелем Cat 6A и Cat 6, соответствующим стандарту TIA/EIA-568-B. Обжим выполняется с помощью инструмента для обжима RJ-45 с функцией обрезки и фиксации экрана. Каждый контакт должен точно попасть в свою дорожку — важно соблюдать цветовую схему T568A или T568B. После обжима проверьте целостность экрана: он должен быть зажат металлической планкой разъёма и надёжно контактировать с корпусом розетки или переходника.

Безопасность и стандарты

Произведён в соответствии с требованиями к экранированным компонентам для структурированных кабельных систем. Соответствует нормам EIA/TIA-568.2-D и ISO/IEC 11801 для класса EA (Cat 6A). Нет сертификатов взрывозащиты — не применяется во взрывоопасных средах.

Преимущества

• Высокая помехозащищённость благодаря FTP-экранированию — идеально для мест с высоким уровнем электромагнитных помех (рядом с двигателями, силовыми кабелями)
• Удобство полевой заделки — можно сделать соединение прямо на объекте, без запаса модулей
• Стандартный интерфейс RJ-45 — совместим с любым современным сетевым оборудованием
• Долгий срок службы — снижает необходимость частых замен

Ограничения применения

• Не подходит для неэкранированных кабелей UTP — потеряется основное преимущество (защита от помех)
• Требуется точный обжим: неверная последовательность жил или плохой контакт с экраном приведёт к потере скорости или обрыву связи
• Не предназначена для частых переподключений — не является “плагинным” решением; после нескольких циклов износ контактов может снизить надёжность
• Не рекомендован для открытого монтажа вне помещений — материал не имеет UV-защиты и не герметичен

Примеры использования

• Замена повреждённого конца кабеля в серверной комнате
• Подключение IP-камеры на улице через внутреннюю трассу с выходом в ближайшую розетку
• Добавление точки доступа Wi-Fi в зоне с сильными помехами от промышленного оборудования
• Монтаж временного соединения на стройплощадке для тестирования сети

Практические советы

• Перед обжимом обязательно удалите внешнюю изоляцию кабеля на нужную глубину — слишком длинный или короткий отступ испортит контакт с экраном
• Проверяйте, что фольга и оплётка правильно зажаты в металлическом контакте разъёма — это ключ к эффективному экранированию
• Используйте только инструмент с регулировкой давления для Cat 6A — слабый обжим вызывает повышенное сопротивление
• После сборки протестируйте соединение с помощью кабельного анализатора — особенно важно для Gigabit и 10-Gigabit сетей
• Артикул cs3-1c6af-q от ITK (IEK) — один из немногих вариантов в бюджетном сегменте с полноценным FTP-экраном; выбирайте его, если нужна надёжность без переоценки
