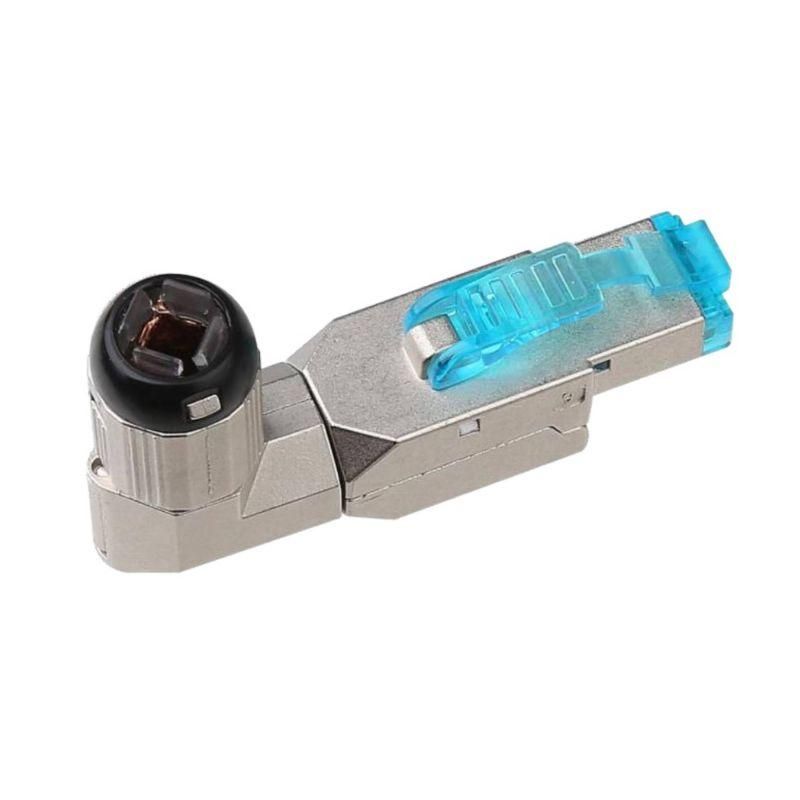

Коннектор полевого монтажа (Tool Less) 8P8C CAT 6A экранированный | RN6ARJ45FP DKC ДКС

Коннектор полевого монтажа 8P8C CAT 6A экранированный industrial от DKC (ДКС), артикул rn6arj45fp, предназначен для надёжного соединения сетевых кабелей в условиях промышленной среды. Его экранированная конструкция и поворотный корпус обеспечивают устойчивую передачу сигнала даже при сложном расположении оборудования.

Назначение и область применения

Коннектор полевого монтажа 8P8C CAT 6A экранированный industrial используется для оконцевания Ethernet-кабелей прямо на месте установки - без необходимости предварительной сборки в мастерской. Подходит для монтажа в цехах, на объектах автоматизации, в системах видеонаблюдения и промышленных сетях, где требуется высокая помехозащищённость и гибкость размещения.

Технические характеристики

• Тип разъёма: RJ45 8P8C (8 контактов, 8 положений)
• Категория: Cat 6A - обеспечивает скорость до 10 Гбит/с на расстоянии до 100 м
• Экранирование: да (S/FTP - фольга + оплетка), защищает от внешних ЭМП
• Способ подключения: обжим - требует специального инструмента
• Диапазон AWG: 23–24 - совместим с большинством медных кабелей для LAN
• Поддерживаемые проводники: однопроволочные и многожильные (для круглых кабелей)
• Исполнение: штекер (вилка) - предназначено для подключения к розеткам и коммутаторам
• Цвет: серебристый - соответствует промышленному дизайну

Совместимость и монтаж

Коннектор полевого мONTАЖА 8P8C CAT 6A экранированный industrial совместим с любыми кабелями категории 6A и ниже, имеющими круглое сечение и подходящий диаметр для обжима. Для монтажа необходим обжимной инструмент с матрицей для экранированных RJ45. Убедитесь, что толщина жил соответствует AWG 23–24 - более тонкие или толстые провода могут не зажиматься должным образом. Корпус можно повернуть на 360° с шагом 45° - это позволяет выставить нужную ориентацию выхода кабеля без перегиба.

Безопасность и стандарты

Коннектор соответствует требованиям стандарта TIA/EIA-568-B.2.1 для Cat 6A. Экранирование снижает риск возникновения наводок, что важно в средах с мощными двигателями, частотными преобразователями и другим оборудованием, создающим электромагнитные помехи. Материалы корпуса устойчивы к механическому износу, но не рассчитаны на постоянное воздействие открытой воды или химических растворителей.

Преимущества

• Поворотный корпус - удобство при монтаже в плотных местах, например, за панелями или рядом с трубопроводами
• Высокая помехозащита благодаря полному экрану - стабильная работа в промышленной среде
• Универсальная совместимость с типичными кабелями Cat 6A и Cat 6
• Надёжный обжим - минимизирует потери сигнала при правильной установке

Ограничения применения

• Не предназначен для наружной эксплуатации - отсутствует IP-защита
• Не работает с кабелями AWG менее 23 или более 24 - возможен плохой контакт
• Требует точного соблюдения цветовой схемы при обжиме - неверная последовательность нарушает работу сети
• Не подходит для монтажа в помещениях с постоянной влажностью или попаданием брызг - не имеет герметизации

Примеры использования

• Подключение датчиков и контроллеров на конвейерах
• Создание ответвлений в промышленной сети между станками
• Замена повреждённого участка кабеля на производстве без замены всего трассирования
• Монтаж камер наблюдения в труднодоступных местах с ограниченным пространством

Практические советы

• Перед обжимом проверьте, чтобы все жилы полностью вошли в разъём - используйте инструмент с регулировкой глубины
• При работе с экранированным кабелем обязательно правильно подключите экран к корпусу разъёма - иначе потеряется защита
• Поворачивайте корпус до фиксации, пока он не будет направлен так, как вам нужно - после обжима изменить угол невозможно
• Для долговечности рекомендуется использовать этот коннектор только с качественным кабелем Cat 6A - экономия на кабеле сводит на нет преимущество экранированного разъёма
• Храните запасные коннекторы в сухом месте - влага может вызвать окисление контактов
