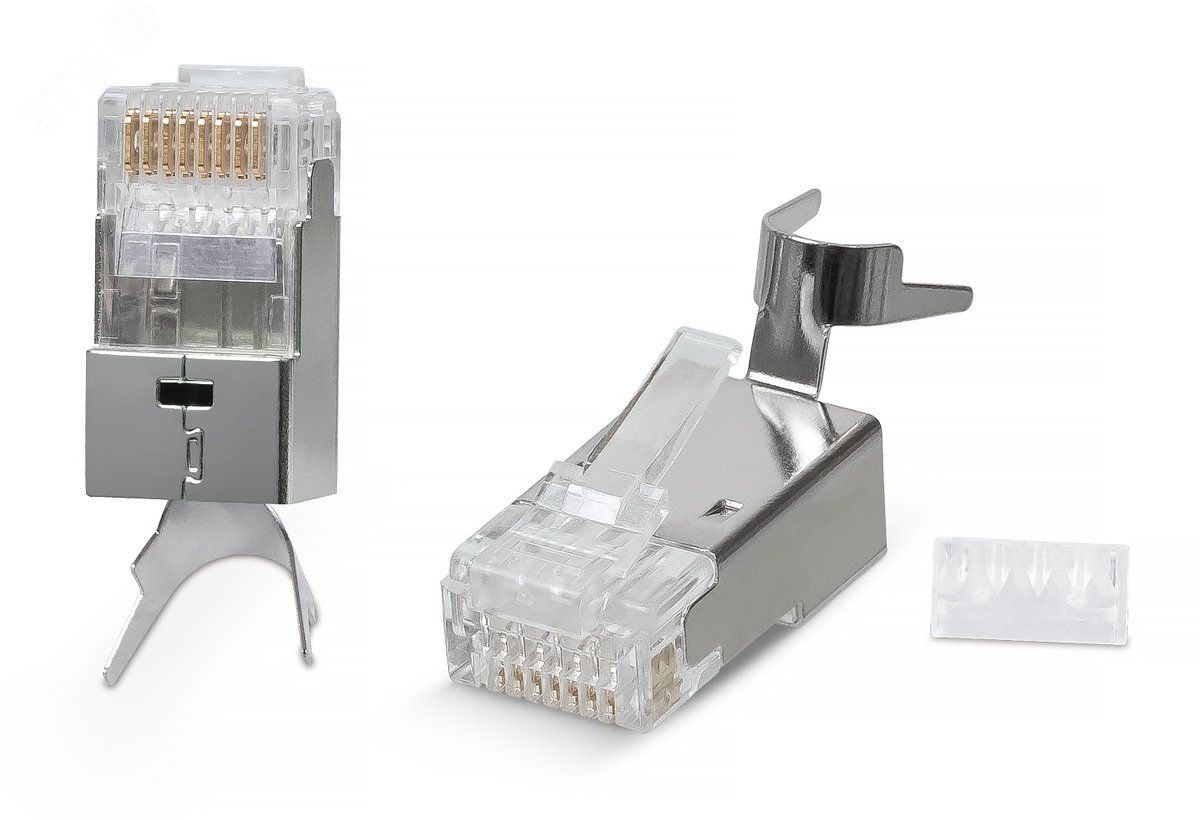

Коннектор RJ-45(8P8C) под витую пару кат. 6a/7/7a экран. универс. (для ож и мж кабеля) Cabeus 7780c 8P8C-SH-C7(1.5)-TWP

Коннектор RJ-45(8P8C) для витой пары категория 6a/7/7a экранированный универсальный (для одножильного и многожильного кабеля) от бренда Cabeus предназначен для надёжного соединения экранированных сетевых кабелей с диаметром жил до 1,50 мм. Артикулы 7780c и 8p8c-sh-c7(1.5)-twp обеспечивают совместимость с современными высокоскоростными сетями, где важна стабильная передача сигнала и защита от помех.

Назначение и область применения

Коннектор RJ-45(8P8C) применяется для оконцевания экранированных кабелей витой пары категорий 6A, 7 и 7A. Подходит для создания точечных соединений в локальных сетях, где требуется высокая устойчивость к электромагнитным помехам. Часто используется в офисных системах, промышленной автоматизации, на объектах с повышенными требованиями к качеству связи - например, рядом с частотными преобразователями, сварочным оборудованием или силовыми кабелями.

Технические характеристики

• Тип контактов: 8P8C (8 контактов, 8 положений)
• Экранирование: полное - металлический корпус обеспечивает замыкание экрана кабеля
• Поддерживаемые категории кабеля: Cat 6A, Cat 7, Cat 7A
• Максимальный диаметр жилы по изоляции: 1,50 мм
• Тип кабеля: совместим с одножильным и многожильным проводником
• Материал контактов: фосфористая бронза с золотым покрытием
• Работает при температуре от –20C до +70C

Совместимость и монтаж

Коннектор RJ-45(8P8C) от Cabeus совместим с большинством инструментов для обжима стандарта 8P8C. Для правильного монтажа важно:

• Использовать только экранированный кабель с внешним металлическим экраном (foil или braided shield)
• Обеспечить контакт между экраном кабеля и металлическим корпусом коннектора - он должен плотно прилегать к оплетке или фольге
• Не перегибать жилы при зачистке - сохраняйте естественную скрутку до входа в коннектор
• Убедитесь, что толщина изоляции жил не превышает 1,50 мм - иначе возможен плохой контакт

Наличие направляющей вставки позволяет легко выровнять все восемь жил перед обжимом, снижая риск ошибок даже при работе в условиях ограниченного доступа.

Безопасность и стандарты

Коннектор соответствует требованиям к экранированным соединениям для категорий 6A и выше. Материалы используются в соответствии с RoHS. Напряжение рабочее - до 100 В постоянного тока, что безопасно для Ethernet-сетей. Прямых сертификатов UL/CE в данных нет - продукт ориентирован на рынок профессионального монтажа, где соблюдение норм осуществляется через комплектацию всей системы.

Преимущества

• Универсальность: один коннектор работает с одножильным и многожильным кабелем - не нужно менять инструмент или запасы
• Стабильный контакт благодаря золотому покрытию контактов - минимизирует окисление и потери сигнала
• Направляющая вставка упрощает подготовку кабеля, особенно при работе с многожильными проводами
• Металлический корпус гарантирует эффективное замыкание экрана - снижает уровень шумов и повышает скорость передачи данных

Ограничения применения

• Не подходит для неэкранированных кабелей (UTP) - отсутствие экрана делает использование бессмысленным
• Запрещено применять с кабелями, имеющими изоляцию жил более 1,50 мм - не войдут в контакты
• Не рассчитан на частые подключения/отключения - предназначен для стационарной установки
• Требует обязательного заземления экрана на другом конце - иначе эффект защиты будет минимальным

Примеры использования

• Соединение серверов в центре обработки данных с использованием Cat 7A
• Подключение датчиков и контроллеров на производственной линии с сильными ЭМИ
• Прокладка сети в зданиях с большим количеством силового оборудования
• Аудио- и видеосистемы в студиях записи, требующие чистого сигнала

Практические советы

• Перед обжимом проверьте, чтобы все жилы были полностью введены в коннектор - видите ли вы их на выходе? Если нет - переставьте кабель
• При использовании многожильного кабеля слегка скрутите жилы перед вводом - так они лучше займут своё место
• Не используйте старый обжимной инструмент без регулировки давления - можно повредить контакты
• Проверяйте целостность экрана после монтажа: если он не соприкасается с корпусом коннектора - сигнал будет хуже
• Храните коннекторы в сухом месте - влага может вызвать коррозию даже золотистых контактов
