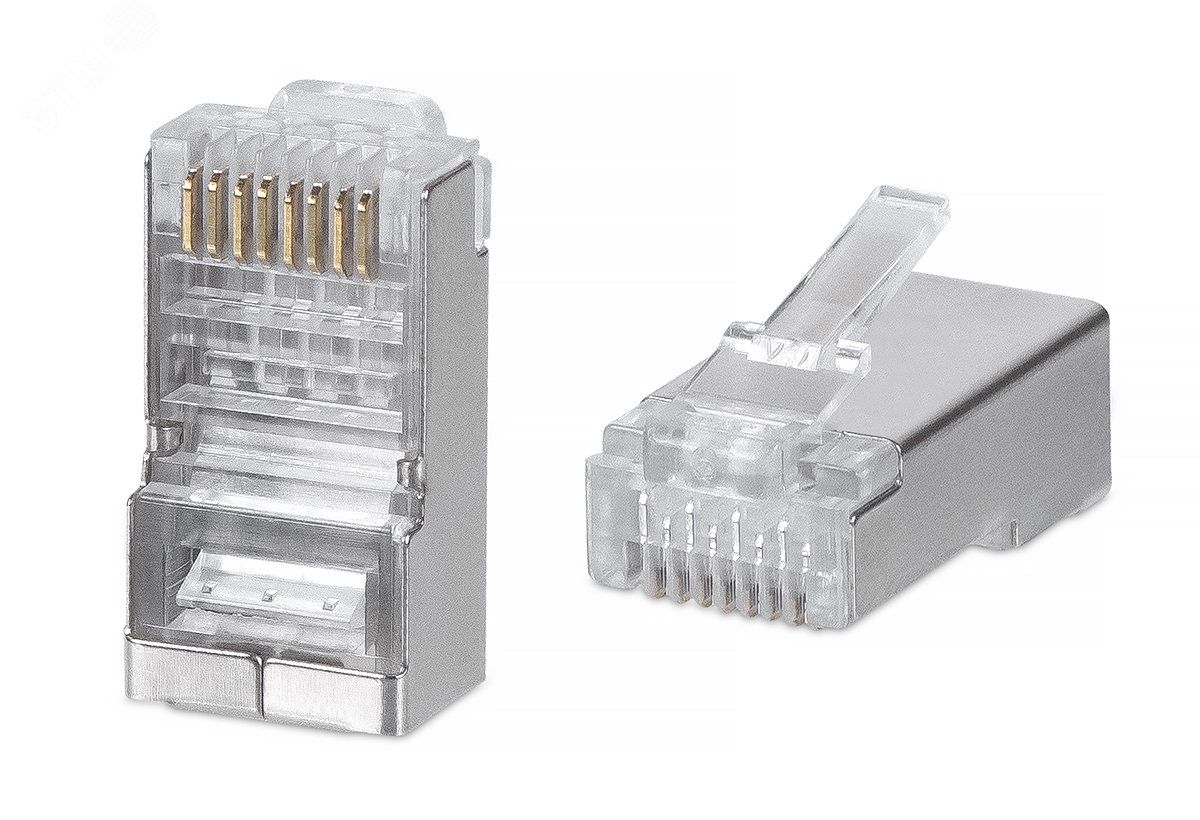

Коннектор RJ-45 под витую пару, категория 6/7, экранированный, универсальный (для одножильного и многожильного кабеля) для проводников с толщиной по изоляции до 1,05 мм - 8P8C-SH-C6 Cabeus 7245c

Коннектор RJ-45 Cabeus 7245c предназначен для надёжного соединения экранированного кабеля витой пары категории 6 и 7, совместим с одножильными и многожильными проводниками, обеспечивает устойчивую передачу сигнала на скоростях до 10 Гбит/с. Артикул 8p8c-sh-c6 соответствует промышленным требованиям к качеству и долговечности.

Назначение и область применения

Коннектор RJ-45 Cabeus 7245c используется для оконцевания экранированных кабелей витой пары Cat.6 и Cat.7. Применяется там, где важна помехозащищённость: в офисных сетях, системах IP-камер, промышленной автоматизации, серверных помещениях, на объектах с высоким уровнем электромагнитных помех. Подходит как для стационарной, так и для мобильной прокладки кабеля.

Технические характеристики

• Тип разъёма: RJ45 (8P8C)
• Экранирование: Да - металлический экран снижает влияние внешних ЭМП
• Категория: Cat.7 (совместим с Cat.6 и ниже)
• Исполнение: Штекер (папа) - для подключения к гнездам на оборудовании
• Количество портов: 1
• Поддерживаемый кабель: Одножильный и многожильный (универсальные контакты)
• Максимальная толщина изоляции жил: до 1,05 мм
• Цвет: Прозрачный корпус с хромированными контактами
• Способ монтажа: На кабель - требует обжима специальным инструментом

Совместимость и монтаж

Коннектор RJ-45 Cabeus 7245c совместим с любыми экранированными кабелями витой пары Cat.6/Cat.7, имеющими изоляцию жил до 1,05 мм. Для монтажа требуется обжимной инструмент с матрицей для экранированных RJ45. Обязательно подключите экран кабеля к металлической части коннектора - иначе потеряется защита от помех. После обжима используйте защитный колпачок (в комплект не входит, продается отдельно): он предохраняет защёлку от механических повреждений и увеличивает срок службы.

Безопасность и стандарты

Коннектор соответствует требованиям к экранированным разъёмам для Ethernet-сетей. Произведён в соответствии с международными нормами IEC 60603-7 для Cat.7. Материалы корпуса - термостойкий поликарбонат, контакты - фосфор бронза с золочением. Нет опасных материалов, соответствует RoHS.

Преимущества

• Универсальные контакты - работают с одножильным и многожильным кабелем без замены коннектора
• Экран гарантирует стабильную работу в условиях сильных ЭМП
• Чёткая цветовая маркировка контактов - упрощает проверку правильности обжима
• Прозрачный корпус позволяет визуально контролировать положение жил внутри
• Хромированные контакты обеспечивают низкое переходное сопротивление и устойчивость к окислению

Ограничения применения

• Не подходит для кабелей с изоляцией жил более 1,05 мм - риск плохого контакта или повреждения контактов
• Требует обязательного подключения экрана кабеля к корпусу коннектора - без этого эффект экранирования отсутствует
• Не предназначена для частых переподключений - рассчитана на стационарную установку
• Не совместим с неэкранированными (UTP) кабелями Cat.6A и выше - возможна потеря класса качества

Примеры использования

• Обжим конца кабеля для подключения IP-камеры к PoE-коммутатору в цеху с мощными двигателями
• Создание ответвления в промышленной сети с ЧПУ-станками
• Подключение сервера к коммутатору через экранированный кабель в распределительном щите
• Монтаж точек доступа Wi-Fi в зонах с высокой плотностью радиоустройств

Практические советы

• Перед обжимом обязательно удалите оплётку экрана и правильно заведите её под металлическую часть коннектора - это ключевой этап для работы экрана
• Используйте обжимной инструмент с регулировкой усилия: слишком сильный зажим деформирует контакты
• Проверьте целостность экрана после монтажа тестером - отсутствие связи экрана = потеря защиты
• Закрывайте установленный коннector защитным колпачком - особенно в местах с высокой проходимостью или риском механического воздействия
• Артикул 8p8c-sh-c6 - выбирайте этот вариант, если нужен надёжный экранированный коннектор для Cat.7; для менее требовательных задач можно использовать Cat.6 аналоги, но здесь вы получаете запас по качеству
