Коннектор с фиксатором кабеля и колпачком RJ-45(8P8C) под витую пару, категория до 6a, экранированный, для одножильного кабеля, толстых жил 1.35-1.5 мм(с оболочкой), со вставкой - 8P8C-SH-C6+-TWP Cabeus 8956c

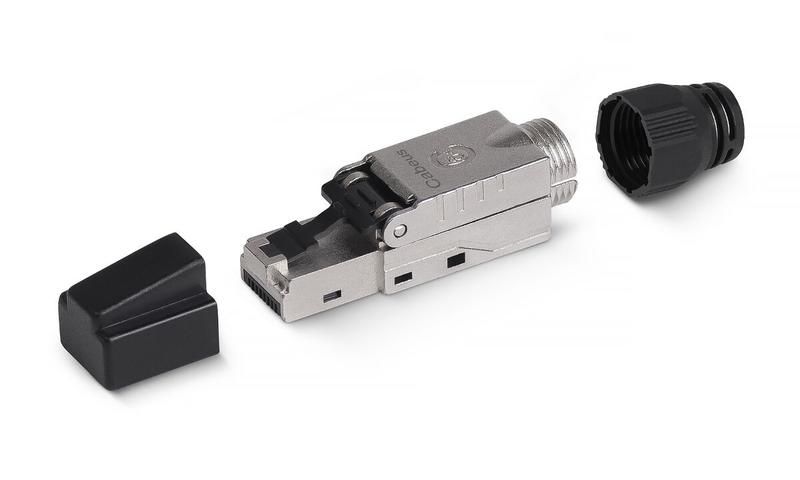

Коннектор Cabeus 8p8c-sh-c6+-twp — это экранированный штекер RJ-45 с механической фиксацией кабеля и защитным колпачком, предназначенный для надёжного оконцевания одножильного кабеля типа «витая пара» с диаметром жил 1,35–1,5 мм. Подходит для монтажа в полевых условиях, особенно там, где важна устойчивость к помехам и прочность соединения.

Назначение и область применения

Коннектор Cabeus 8p8c-sh-c6+-twp предназначен для оконцовки кабелей витая пара в местах, где невозможно использовать панели или модульные розетки — например, при прокладке временных линий, ремонте сетей, установке оборудования на объектах. Он обеспечивает качественное соединение в сетях Ethernet до 10 Гбит/с (Cat.6a), поддерживая высокую передачу данных даже в условиях электромагнитных помех. Применяется в офисах, центрах обработки данных, на производстве, в системах видеонаблюдения и автоматизации.

Технические характеристики

• Тип: штекер (папа), RJ-45 (8P8C)
• Категория: Cat.6a (совместим с Cat.5e и Cat.6)
• Экранирование: да, металлический корпус обеспечивает ЭМП-защиту
• Поддерживаемый кабель: одножильный, с внешним диаметром до 9 мм
• Диаметр жилы (по изоляции): 1,35–1,5 мм
• Цвет: стальной (металлическая поверхность)
• Количество портов: 1
• Фиксация кабеля: механическая, через зажимной механизм внутри корпуса
• Защита контактов: съёмный пластиковый колпачок

Совместимость и монтаж

Коннектор Cabeus 8p8c-sh-c6+-twp совместим с любыми одножильными кабелями категории Cat.5e, Cat.6 и Cat.6a, соответствующими требованиям по диаметру жил. Монтаж выполняется без специального инструмента — достаточно бокорезов для зачистки и обрезки оболочки, а также плоскогубцами для запрессовки фиксатора. Кабель вводится в заднюю часть коннектора, после чего зажимается металлическим зажимом. Контакты обжимаются в стандартном порядке T568A/B. Колпачок предохраняет контакты от повреждений до момента подключения.

Безопасность и стандарты

Коннектор соответствует требованиям к экранированным соединениям для Cat.6a, что гарантирует снижение уровня переходных помех и сохранение целостности сигнала на частотах до 500 МГц. Металлический корпус обеспечивает эффективное заземление экрана кабеля, что важно для работы в средах с высокой ЭМП — например, рядом с силовыми кабелями или оборудованием. Соответствие стандартам IEC 60603-7 и TIA/EIA-568-B соблюдено на уровне конструктивного исполнения.

Преимущества

• Цельнолитой металлический корпус — повышенная прочность и долговечность
• Усиленная фиксация кабеля — исключает выдергивание при нагрузках
• Работает с толстыми кабелями (диаметр до 9 мм) — подходит для кабелей с плотной изоляцией
• Экранирование снижает влияние внешних помех — стабильная работа в сложных условиях
• Колпачок защищает контакты при хранении и транспортировке
• Не требует дорогостоящего обжимного инструмента — работает с базовым набором инструментов

Ограничения применения

• Не подходит для многожильных кабелей — риск плохого контакта и перегрева
• Запрещён монтаж на кабелях с жилами меньше 1,35 мм — возможен выход из строя контактных площадок
• Не рекомендован для постоянной эксплуатации в условиях постоянного изгиба — лучше использовать гибкие кабели с готовыми вилками
• Не имеет встроенной защиты от переполюсовки — требуется внимательность при сборке
• Не предназначен для наружной установки без дополнительной герметизации — IP-класс не указан, колпачок не обеспечивает водонепроницаемости

Примеры использования

• Обжим кабеля на конце длинной трассы, когда нельзя дотянуться до панели
• Подключение серверов, коммутаторов или камер видеонаблюдения прямо на месте монтажа
• Ремонт поврежденного участка сети без замены всего кабеля
• Создание временных линий связи на стройплощадках или во время тестирования оборудования
• Интеграция в системы автоматизации, где используются экранированные кабели с крупным сечением

Практические советы

• Перед обжимом проверьте диаметр кабеля — он не должен превышать 9 мм, иначе фиксатор не закроется
• Чётко следите за порядком цветов жил — используйте схему T568B для совместимости с большинством устройств
• После обжима потяните кабель — если он не выскакивает, фиксация выполнена правильно
• Не снимайте колпачок заранее — он защищает контакты от пыли и деформации
• Для лучшего экранирования обязательно подсоедините экран кабеля к металлическому корпусу коннектора — иначе эффект будет минимальным
• Храните запасные коннекторы Cabeus 8p8c-sh-c6+-twp в оригинальной упаковке — металл чувствителен к коррозии при длительном воздействии влаги
