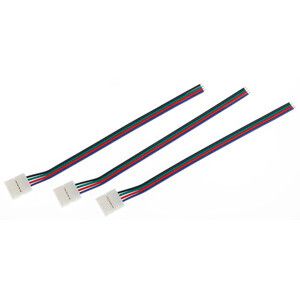

Коннектор LS-connector-RGB-D-IP20 (3/1854/46350) | C0043986 ЭРА

Коннектор LS-connector-RGB-D-IP20 от ЭРА предназначен для быстрого и надёжного соединения отрезков RGB-светодиодной ленты шириной 10 мм без пайки. Этот коннектор используется при наращивании длины ленты, изменении её траектории или замене повреждённого фрагмента.

Назначение и область применения

LS-connector-RGB-D-IP20 применяется исключительно для подключения RGB-светодиодных лент шириной 10 мм. Он позволяет соединять два отрезка ленты параллельно - напрямую, без необходимости перепаивать контакты. Подходит для внутренней установки: потолочные бортики, подсветка шкафов, декоративная подсветка стен. Не предназначен для уличного использования или помещений с высокой влажностью из-за низкой степени защиты IP20.

Технические характеристики

• Тип: коннектор с зажимным механизмом (клипса-провод-витая пара)
• Количество контактов: 4 (R, G, B, +12V/24V)
• Ширина совместимой ленты: 10 мм
• Материал корпуса: пластик
• Цвет: белый
• Степень защиты: IP20 - защита от крупных частиц, но не от воды и пыли
• Рабочее напряжение: до 24 В постоянного тока (совместим с большинством RGB-лент)

Совместимость и монтаж

LS-connector-RGB-D-IP20 совместим только с RGB-лентами шириной точно 10 мм. Убедитесь, что шаг контактных площадок на ленте соответствует расстоянию между контактами коннектора - обычно это 5–10 мм. Для подключения:

• Аккуратно откройте крышку коннектора;
• Вставьте край ленты так, чтобы медные контакты попали под металлические захваты внутри;
• Закройте крышку до щелчка - проверьте, что лента плотно зафиксирована;
• Не используйте силу - при неправильном положении ленты можно повредить дорожки.

Подключение двух лент последовательно через этот коннектор увеличивает нагрузку на источник питания - учитывайте суммарную мощность всех подключённых участков.

Безопасность и стандарты

LS-connector-RGB-D-IP20 соответствует требованиям безопасности для низковольтных устройств (до 24 В). Однако из-за отсутствия герметизации (IP20) использование в условиях повышенной влажности, запылённости или температурных колебаний может привести к окислению контактов и отказу системы. Не допускается применение в помещениях с мойкой, банях, на улице или в цехах с технологической пылью.

Преимущества

• Не требует пайки - экономит время при монтаже и ремонте;
• Легко демонтируется - позволяет менять участки ленты без замены всей системы;
• Удобный зажимной механизм обеспечивает надёжный контакт при правильной установке;
• Белый цвет корпуса хорошо сочетается с большинством типов лент и поверхностей.

Ограничения применения

• Не работает с монохромными (одноцветными) LED-лентами - только с RGB;
• Имеет жесткий габарит - не подходит для узких ниш или угловых решений с радиусом менее 15 мм;
• Не рассчитан на частые подключения/отключения - после 5–7 циклов возможен износ контактов;
• Не поддерживает управление через контроллеры с высокой частотой ШИМ - риск мерцания при некорректной передаче сигнала.

Примеры использования

• Настил подсветки вдоль кухонного гарнитура - соединение двух отрезков ленты за уголком;
• Обрамление зеркала в ванной комнате - переход с горизонтального участка на вертикальный;
• Ремонт повреждённого фрагмента в системе освещения торгового зала - замена одного метра ленты без перепайки всего контура.

Практические советы

• Перед установкой протрите контакты ленты спиртом - грязь снижает надёжность соединения;
• Проверяйте полярность: красный провод - +12V/24V, остальные - R/G/B. Неправильная ориентация вызывает неверную работу цветов;
• Если лента слишком тугая - слегка согните её по изгибу, чтобы она легче вошла в коннектор; не растягивайте!
• Для долговечности закрепите коннector клеевой лентой или хомутиком - он не должен болтаться;
• LS-connector-RGB-D-IP20 от ЭРА - один из самых распространённых вариантов для домашнего и коммерческого монтажа, но всегда проверяйте соответствие ширины ленты - даже 1 мм лишнего может помешать защёлке.
