Коннектор соединительный LX-480-3pin-X2 (Arlight, -) | 029853 Arlight

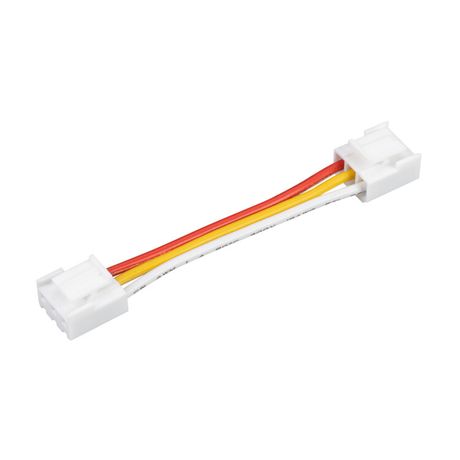

Коннектор соединительный LX-480-3pin-X2 от Arlight - двойной разъём с жёстко закреплённым проводом длиной 57 мм, предназначенный для последовательного соединения двух светодиодных лент. Артикул 029853 входит в серию Коннекторы с разъемами для лент и используется там, где нужна надёжная, быстрая и невидимая связка между участками освещения.

Назначение и область применения

Коннектор соединительный LX-480-3pin-X2 предназначен для соединения двух светодиодных лент типа 12/24 В с трёхконтактными разъёмами. Он позволяет избежать пайки и ускорить монтаж на объектах, где требуется гладкий переход между секциями ленты - например, при установке подсветки потолков, ниш, перил или рекламных щитов. Подходит для внутреннего использования в помещениях с нормальной влажностью.

Технические характеристики

• Тип: двойной коннектор с фиксированным проводом
• Количество контактов: 3 pin (для RGB или WW/CW лент)
• Длина провода: 57 мм
• Материал корпуса: термостойкий пластик
• Рабочее напряжение: до 24 В постоянного тока
• Максимальный ток: не указано - рекомендуется использовать с лентами мощностью до 14,4 Вт/м (при 24 В)

Совместимость и монтаж

Коннектор LX-480-3pin-X2 совместим только с LED-лентами, имеющими стандартные 3-контактные разъёмы. Убедитесь, что шаг контактов и форма разъёма на ленте точно соответствуют входному гнезду этого коннектора. Для монтажа просто вставьте конец одной ленты в один контакт, вторую - в другой. Провод длиной 57 мм обеспечивает минимальный зазор между лентами, позволяя расположить их почти вплотную. Не используйте силу - если разъём не встаёт легко, проверьте соответствие типов.

Преимущества

• Не требует пайки - экономит время при монтаже
• Жёсткий провод предотвращает перегибы и случайные отсоединения
• Пластиковый корпус устойчив к механическому воздействию и не деформируется при температуре до +60 C
• Запатентованная форма контактов снижает риск плохого контакта

Ограничения применения

• Не предназначен для наружного использования - отсутствует защита от влаги и пыли
• Не работает с лентами других типов (например, 4-pin RGB+W или одноканальные)
• Не рассчитан на высокие нагрузки - максимальная мощность зависит от ленты; превышение может вызвать нагрев и выход из строя
• Провод нельзя удлинить или заменить - он является частью конструкции

Примеры использования

• Подключение двух сегментов LED-ленты вдоль длинного потолка
• Соединение вертикальной и горизонтальной части подсветки в нише
• Обход препятствий (брусья, воздуховоды) путём разрыва ленты с использованием коннектора
• Установка в торговых витринах, где важна эстетика и отсутствие видимых соединений

Практические советы

• Перед монтажом проверьте полярность контактов - неправильное подключение повредит ленту
• Избегайте перегиба провода под острым углом - это может нарушить внутреннюю пайку
• При необходимости разрезать ленту делайте это только в обозначенных местах, чтобы сохранить целостность цепи
• Артикул 029853 продается партиями по 10 штук - планируйте запас на брак и будущие расширения системы
• Коннектор LX-480-3pin-X2 не заменяет блок питания - убедитесь, что источник питания рассчитан на суммарную мощность обоих лент
