Коннектор TR-1PA-IC-WH прямой для однофазного шинопровода белый | Б0054463 ЭРА

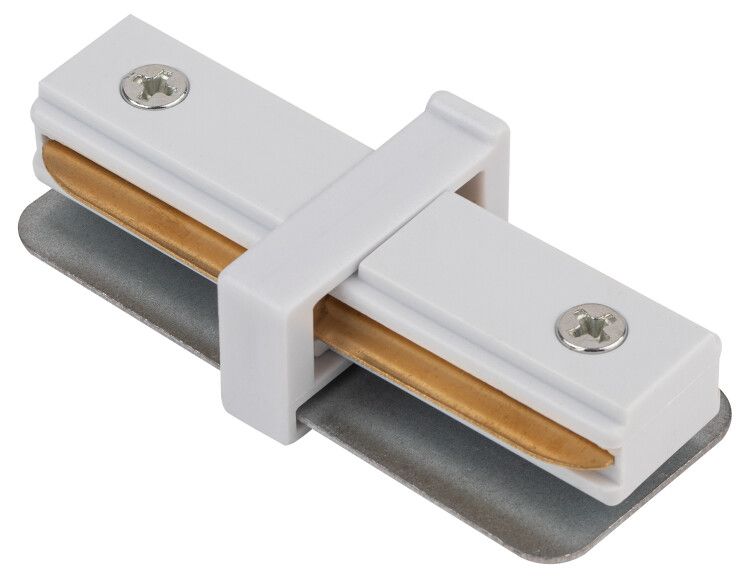

Коннектор прямой для однофазного шинопровода белый от бренда ЭРА - элемент для надёжного электрического соединения в трековой системе освещения 72 Трековые светильники. Артикул б0054463 обеспечивает передачу тока между секциями шинопровода без перерыва питания, сохраняя целостность цепи и эстетичный вид.

Назначение и область применения

Коннектор прямой для однофазного шинопровода белый используется исключительно для создания линейных участков однофазной шины в трековых системах освещения. Он позволяет соединить две секции шинопровода в одну непрерывную линию, не требуя разрывов в питании. Подходит для установки в помещениях с внутренним освещением: офисах, торговых залах, галереях, жилых интерьерах. Применяется только совместно с шинопроводами серии 72 Трековые светильники от ЭРА.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на работу в бытовой и коммерческой сети 220–240 В
• Максимальная мощность на фазу: 2000 Вт - допустимая нагрузка для одной линии, соответствует току до ~8,7 А
• Тип соединителя: I-образный (прямой) - соединяет шинопроводы в одну прямую линию, без поворотов
• Количество фаз: 1 - работает только с однофазными системами
• Степень защиты IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и воды; предназначен для сухих помещений
• Класс защиты II - двойная изоляция, не требует заземления
• Материал корпуса: пластик - устойчив к механическому воздействию, не проводит ток
• Цвет: белый - сочетается с большинством трековых систем и потолочных решений
• Форма: прямоугольная - компактный профиль, легко маскируется вдоль шины
• Габариты: 35×1×0,01 мм - очень тонкий, практически невидим при монтаже
• Тип монтажа: настенный - закрепляется внутри шинопровода, не требует внешних креплений
• Тип поверхности: матовая - снижает блики, выглядит аккуратнее

Совместимость и монтаж

Коннектор прямой для однофазного шинопровода белый (артикул б0054463) совместим только с шинопроводами серии 72 Трековые светильники от ЭРА. Устанавливается путём вставки в торец двух смежных секций шины - не требует инструментов. Соединение происходит через контактные пластины внутри корпуса. Монтаж выполняется после окончательной сборки трека, когда все светильники уже установлены. Нельзя использовать с другими сериями или брендами - даже если внешне похожи, контакты могут не совпадать.

Безопасность и стандарты

Изделие соответствует классу защиты II - имеет двойную изоляцию, что делает его безопасным без подключения к заземлению. Степень защиты IP20 гарантирует безопасную работу в сухих помещениях, но не предназначено для влажных зон (ванна, кухня, бассейн). Не содержит опасных материалов, соответствует требованиям RoHS. Категорически запрещено применять вне системы 72 Трековые светильники - риск перегрева и выхода из строя.

Преимущества

• Не требует дополнительных креплений - монтируется внутри шины, не нарушает её форму
• Выдерживает нагрузку до 2000 Вт - достаточно для нескольких LED-светильников одновременно
• Белый цвет и матовая поверхность - не бросаются в глаза, сливаются с конструкцией
• Удобство замены - можно демонтировать и заменить без разбора всей трековой системы
• Низкий профиль - не создаёт выпуклостей или щелей в линии шины

Ограничения применения

• Не подходит для многофазных систем - только для однофазного напряжения 230 В
• Запрещено использование во влажных, пыльных или открытых помещениях - IP20 недостаточно
• Не применяется для угловых или T-образных соединений - только прямые участки
• Не совместим с шинопроводами других брендов или серий - даже если они имеют аналогичный размер
• Недопустимо превышать максимальную нагрузку 2000 Вт - возможен перегрев и деформация контактов

Примеры использования

Коннектор прямой для однофазного шинопровода белый (б0054463) применяется в следующих случаях:

• Создание длинной прямой линии освещения в торговом зале - соединение двух 1,5-метровых секций
• Реставрация старой трековой системы - замена сломанного соединителя без замены всего трека
• Добавление нового участка к существующей системе - расширение освещения вдоль стены
• Обустройство освещения в офисном пространстве - равномерное распределение света по прямой линии столешниц

Практические советы

• Перед монтажом проверьте, чтобы концы шинопровода были ровно обрезаны - неровности мешают плотному соединению
• Не используйте силу - коннектор должен входить свободно. Если не встаёт - возможно, несовместимость с моделью
• Проверяйте суммарную мощность всех светильников на одном участке - не более 2000 Вт
• При замене отключите питание - даже при отключенном свете в шине может остаться заряд
• Не пытайтесь модифицировать коннектор - он не предназначен для доработки или адаптации
• Храните в сухом месте - пластик не боится влаги, но контакты могут окислиться при высокой влажности
