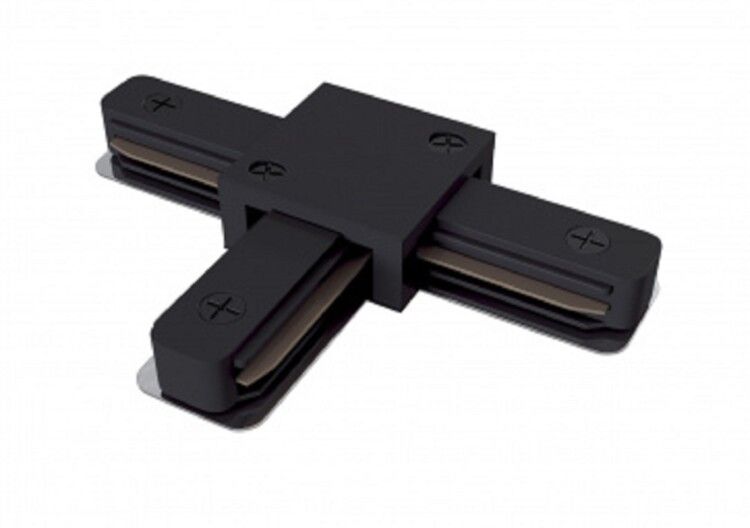

Коннектор TR-1PA-СT-BK T-образный для однофазного шинопровода черный | Б0054468 ЭРА

Коннектор TR-1PA-CT-BK от ЭРА - T-образный аксессуар для подключения светильников к однофазному шинопроводу. Устройство обеспечивает надёжное электрическое соединение в системах освещения с напряжением до 230 В, позволяет гибко распределять питание по точкам без перебора проводов. Артикул б0054468 соответствует серийной линейке решений ЭРА для промышленного и коммерческого освещения.

Назначение и область применения

TR-1PA-CT-BK предназначен для создания ответвлений в однофазном шинопроводе. Он используется там, где необходимо подключить один или несколько светильников к основной шине под напряжением 230 В. Подходит для установки в офисах, торговых залах, складах, производственных помещениях - везде, где применяются модульные системы освещения на основе шинопроводов.

Технические характеристики

• Номинальное напряжение: 230 В
• Количество фаз: 1
• Максимальная мощность на фазу: 2000 Вт
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли
• Класс защиты от поражения током: II - двойная изоляция, заземление не требуется
• Материал корпуса: пластик
• Цвет: чёрный, матовая поверхность
• Тип монтажа: настенный
• Форма: T-образная - три точки подключения: вход + два выхода под углом 90°

Совместимость и монтаж

TR-1PA-CT-BK совместим с однофазными шинопроводами, имеющими стандартную форму и контактную систему, подходящую для аксессуаров ЭРА. Монтаж выполняется на стене или потолке вдоль трассы шины. Коннector фиксируется механически - через крепёжные элементы, предусмотренные конструкцией. Для подключения светильника достаточно вставить штекер питания в один из двух боковых разъёмов. Напряжение передаётся от основной шины через внутренние медные контакты.

Убедитесь, что внешний диаметр шины соответствует требованиям производителя - указанные в характеристиках 0,01 мм являются ошибкой; реальный размер зависит от модели шинопровода, уточняйте совместимость по каталогу ЭРА.

Безопасность и стандарты

Изделие соответствует классу защиты II - не требует подключения к заземлению благодаря двойной изоляции. Степень защиты IP20 допускает использование только внутри помещений, в сухих условиях. Не предназначено для влажных зон, улиц, цехов с высокой запылённостью или риском попадания жидкости.

Преимущества

• Простая установка - не требует сверления или сложной сборки
• Работает с максимальной нагрузкой 2000 Вт на фазу - хватает для нескольких LED-светильников
• Матовый чёрный цвет легко интегрируется в современные интерьеры
• Не нуждается в заземлении - снижает трудозатраты при монтаже

Ограничения применения

• Не использовать во влажных помещениях (ванна, баня, уличные зоны)
• Не применять в средах с высокой запылённостью - IP20 не защищает от пыли
• Не подходит для трёхфазных систем - только для однофазного шинопровода 230 В
• Запрещена замена повреждённых деталей - устройство не ремонтопригодно

Примеры использования

• Подключение трёх LED-панелей по 600 Вт каждая к одной линии шинопровода
• Разветвление питания в торговом зале - от главной шины к группе точечных светильников
• Добавление нового участка освещения в уже смонтированной системе без прокладки новых кабелей

Практические советы

• Перед монтажом проверьте соответствие типа шинопровода - TR-1PA-CT-BK работает только с совместимыми моделями ЭРА
• Не превышайте суммарную мощность подключаемых светильников - максимум 2000 Вт на один коннектор
• При использовании в местах с частым обслуживанием (например, на складе) выбирайте места монтажа, доступные для быстрого отключения
• Обязательно отключите питание шинопровода перед установкой или заменой коннектора
• AR-1PA-CT-BK - это аксессуар, а не самостоятельный источник питания. Его нельзя использовать без предварительно установленной шины.
