Коннектор TR-1PA-LС-WH L-образный для однофазного шинопровода белый | Б0054465 ЭРА

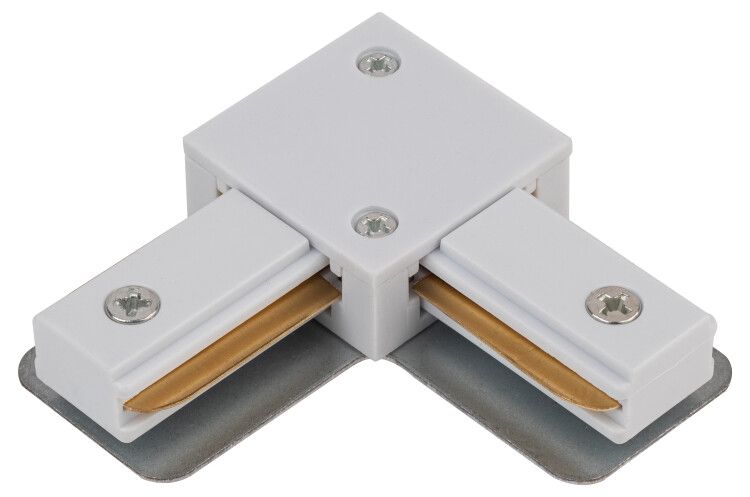

Коннектор L-образный для однофазного шинопровода белый от бренда ЭРА - это угловой элемент для сборки трековой системы освещения TR-1PA-LС-WH. Он позволяет изменить направление шины на 90°, сохраняя надёжное электрическое соединение между участками. Подходит для установки в помещениях с низкой степенью влагозащиты, где требуется гибкая планировка точечного освещения.

Назначение и область применения

Коннектор L-образный для однофазного шинопровода белый используется исключительно в системах трекового освещения с однофазным питанием. Его задача - обеспечить переход шины под прямым углом, чтобы сместить тракт осветительных приборов в другую плоскость. Применяется в офисах, торговых залах, выставочных пространствах и жилых интерьерах, где необходимо менять направление трека без разрывов питания.

Технические характеристики

• Номинальное напряжение: 230 В
• Тип соединителя: L-образный, угол 90°
• Количество фаз: одна
• Максимальная мощность на фазу: 2000 Вт
• Класс защиты: II - двойная изоляция, заземление не требуется
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Материал корпуса: пластик
• Цвет: белый, матовая поверхность
• Форма: овальная
• Тип монтажа: настенный

Совместимость и монтаж

Коннектор L-образный для однофазного шинопровода белый совместим только с трековым шинопроводом серии TR-1PA-LС-WH от ЭРА. Устанавливается путём вставки в конец одного участка шины и последующего соединения с другим участком под углом. Монтаж выполняется при отключенном питании. Крепится к потолку или стене через кронштейны, входящие в комплект трековой системы. Не предназначен для самостоятельного крепления - требует опорной рамы или профиля.

Безопасность и стандарты

Изделие соответствует классу защиты II, что исключает необходимость подключения к заземляющему проводу. Конструкция выполнена из самозатухающего пластика, устойчивого к перегреву при работе на предельной нагрузке. Напряжение 230 В и мощность до 2000 Вт соответствуют требованиям для бытовых и коммерческих сетей в России. Отсутствие герметизации (IP20) делает применение вне помещений недопустимым.

Преимущества

• Обеспечивает бесперебойную передачу электроэнергии при повороте шины
• Не требует внешнего заземления благодаря классу защиты II
• Белый матовый цвет легко интегрируется в современные интерьеры
• Работает с максимальной нагрузкой 2000 Вт - хватает для нескольких светодиодных светильников
• Совместим с официальной серией 72 Трековые светильники от ЭРА

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях - IP20 не защищает от воды и пыли
• Несовместим с другими сериями шинопроводов, даже если они имеют аналогичный вид
• Запрещено использовать с нагрузкой выше 2000 Вт - риск перегрева и выхода из строя
• Габариты указаны как 0,01×0,01×0,01 мм - это явная ошибка в данных; реальные размеры должны указываться производителем, но в наличии отсутствуют
• Не предназначена для самостоятельной механической фиксации - нужна система крепления

Примеры использования

• Переход трека вдоль стены на потолок в магазине одежды
• Создание L-образного контура освещения вокруг колонны в офисе
• Изменение направления светового пути в длинной комнате с несколькими зонами
• Система освещения в выставочном зале, где светильники должны следовать за изгибом стены

Практические советы

• Проверьте соответствие артикула б0054465 с вашей шиной - он работает только с TR-1PA-LС-WH
• Не используйте этот коннектор для создания сложных многоугольных форм - он лишь один поворот на 90°
• При расчёте нагрузки суммируйте мощность всех светильников на одном участке трека, включая этот коннектор
• Если вам нужна защита от пыли/влаги - выбирайте другие решения с IP44+; данный коннектор не подходит
• При замене старого элемента - отключите питание, так как внутри находятся токоведущие части
