Магнитный трековый шинопровод TRM-S20-100-B накладной 1м 48V черный | Б0054838 ЭРА

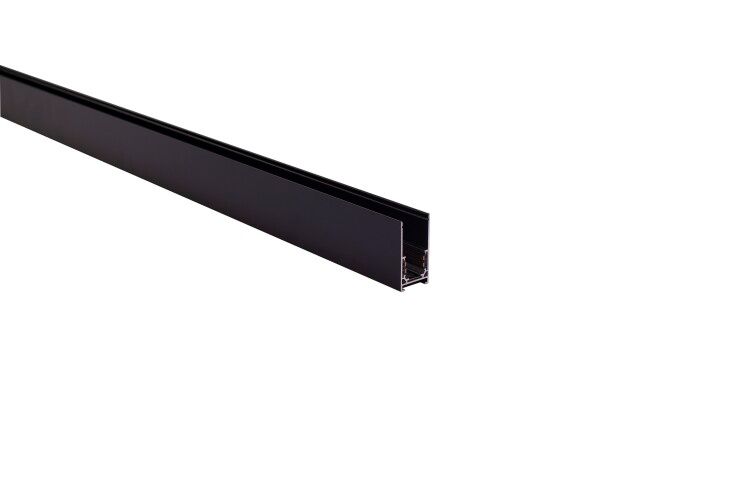

Трековый шинопровод магнитный TRM-S20-100-B накладной 1000 мм 48 В черный - это гибкий, накладной проводник питания для светодиодных светильников с магнитным креплением. Подходит для систем освещения с напряжением 48 В, где важна простота монтажа и надежное соединение. Бренд ЭРА, артикул б0054838.

Назначение и область применения

Трековый шинопровод магнитный TRM-S20-100-B предназначен для питания точечных и линейных LED-светильников с магнитными контактами. Его используют там, где требуется гибкая и быстрая перенастройка освещения - например, в выставочных залах, торговых центрах, офисах, студиях и домашних интерьерах. Шинопровод работает от низковольтного источника 48 В, что делает его безопаснее для обслуживания и совместимым с современными LED-драйверами.

Технические характеристики

• Номинальное напряжение: 48 В постоянного тока
• Максимальная нагрузка на фазу: 240 Вт (не более 5 А при 48 В)
• Количество фаз: однополюсный (1 фаза)
• Материал корпуса: алюминий (охлаждает токоведущие элементы)
• Токоведущие жилы: медь (низкое сопротивление, устойчивость к нагреву)
• Наружный диаметр: 62 мм
• Длина: 1000 мм
• Форма: прямоугольная, с изгибаемой конструкцией
• Поверхность: матовая, черная (не бликует, маскирует следы эксплуатации)
• Степень защиты IP: IP20 (защита от крупных частиц, но не от воды и пыли)
• Класс защиты: III (дополнительно защищён от поражения током благодаря низкому напряжению)
• Гибкость: да - можно формовать в плавные дуги радиусом не менее 300 мм

Совместимость и монтаж

Трековый шинопровод магнитный TRM-S20-100-B монтируется накладным способом с использованием фиксаторов TRM-S20-SH (в комплект не входят). Крепятся они к потолку или стене саморезами. Шинопровод легко крепится к фиксаторам - он просто вставляется и фиксируется механически. Для подключения используется внешний источник питания 48 В, который подключается к концам шинопровода через терминалы. В комплекте поставки - две торцевые заглушки TRM-S20-EC-B, которые закрывают контакты и предотвращают доступ к токоведущим частям.

Убедитесь, что ваш светильник имеет магнитную базу, совместимую с этим типом шинопровода. Не используйте устройства с другим шагом или типом контактов - возможны плохой контакт и перегрев.

Безопасность и стандарты

Класс защиты III обеспечивает безопасность при работе с низким напряжением - удар током исключен даже при повреждении изоляции. IP20 означает, что устройство не предназначено для влажных помещений, открытых площадок или мест с высокой запыленностью. Применение вне сухих интерьеров недопустимо. Все материалы соответствуют требованиям безопасности для внутреннего освещения.

Преимущества

• Гибкость позволяет создавать сложные формы освещения без жестких углов
• Магнитное крепление светильников ускоряет замену и переconfiguration
• Алюминиевый корпус рассеивает тепло, продлевая срок службы
• Низковольтная система (48 В) снижает риск возгорания и требует меньших мер предосторожности при монтаже
• Матовое покрытие не отражает свет и не выглядит дешево

Ограничения применения

• Не использовать во влажных помещениях (ванная, кухня, бассейн, подвалы)
• Запрещено применять в условиях повышенной запыленности (цеха, мастерские без фильтрации воздуха)
• Максимальная мощность одного участка - 240 Вт; нельзя подключать несколько светильников суммарной мощностью выше этого значения
• Не допускается механическое воздействие - шинопровод не рассчитан на нагрузки, кроме собственного веса и легких светильников
• Работает только с магнитными светильниками, совместимыми по форме и контакту

Примеры использования

• Освещение выставочного стенда - светильники перемещаются вдоль шины для акцента на продуктах
• Интерьер кафе - гибко меняется направление света при смене меню или декора
• Офисные зоны - локальное освещение рабочих мест без прокладки новых кабелей
• Жилые комнаты - модульное освещение над кроватью, столом или зоной отдыха

Практические советы

• Перед монтажом проверьте, чтобы источник питания 48 В имел достаточную мощность - минимум 250 Вт для полной нагрузки
• При изгибе шинопровода не применяйте силу - изгиб выполняется руками, радиус не меньше 300 мм
• Обязательно используйте торцевые заглушки TRM-S20-EC-B - без них есть риск случайного прикосновения к токоведущим частям
• Фиксаторы TRM-S20-SH заказываются отдельно - убедитесь, что их количество соответствует длине шины (обычно 2–3 шт. на 1 метр)
• Не перегружайте шинопровод - лучше распределить нагрузку между несколькими участками, чем использовать один на максимум
