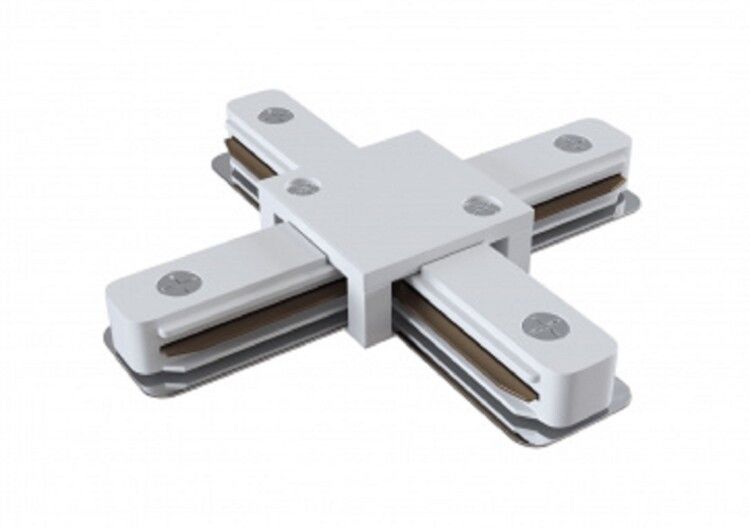

Коннектор TR-1PA-СX-WH X-образный для однофазного шинопровода белый | Б0054469 ЭРА

Коннектор TR-1PA-CX-WH от ЭРА - это X-образный аксессуар для подключения светильников к однофазному шинопроводу. Благодаря компактной форме и белому матовому корпусу он легко интегрируется в системы освещения без визуального дисбаланса.

Назначение и область применения

TR-1PA-CX-WH предназначен для создания ответвлений от однофазного шинопровода. Он позволяет подключить один или несколько светильников к основной шине в точке пересечения - например, где требуется распределить питание в четырёх направлениях. Подходит для интерьерного освещения в офисах, торговых залах, гостиницах и жилых помещениях, где используется система шинопроводов.

Технические характеристики

• Номинальное напряжение: 230 В
• Количество фаз: 1
• Максимальная мощность на фазу: 2000 Вт
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли
• Класс защиты: II - двойная изоляция, заземление не требуется
• Материал корпуса: пластик
• Цвет: белый, матовая поверхность
• Тип монтажа: настенный
• Форма: X-образная - четыре выхода под углом 90° друг к другу

Совместимость и монтаж

TR-1PA-CX-WH совместим с однофазными шинопроводами, имеющими соответствующий контактный профиль. Устанавливается на стену или потолок в месте, где необходимо разветвить питание. Для монтажа достаточно зафиксировать коннектор на поверхности и вставить в него шинопроводную планку до щелчка. Каждый из четырёх плеч принимает стандартный модульный светильник или переходник. Обратите внимание: наружный диаметр указан как 0,01 мм - это, вероятно, ошибка в спецификации; реальный размер определяется форм-фактором шинопровода, к которому он подключается.

Безопасность и стандарты

Изделие соответствует классу защиты II - не требует подключения к заземлению благодаря двойной изоляции. Напряжение 230 В и максимальная нагрузка 2000 Вт позволяют использовать его в бытовых и коммерческих сетях. Однако IP20 не допускает установку во влажных помещениях - нельзя применять в ванных, кухнях, на улице или в цехах с брызгами воды.

Преимущества

• X-форма обеспечивает равномерное распределение питания в четырёх направлениях - удобно для сложных схем освещения
• Белый матовый корпус не выделяется на фоне потолочных и настенных систем
• Установка без инструментов - просто вставляется в шинопровод
• Не требует заземления, что упрощает монтаж

Ограничения применения

• Не предназначена для влажных сред - IP20 исключает использование в банях, душевых, на улице
• Работает только с однофазными шинопроводами - несовместима с трёхфазными системами
• Максимальная нагрузка 2000 Вт на фазу - не подходит для мощных прожекторов или светодиодных лент выше этой отметки
• Не имеет регулировки положения - фиксированная X-конструкция не позволяет менять угол соединения

Примеры использования

• Освещение длинного коридора с несколькими группами светильников, расходящимися в стороны
• Центральная точка подсветки в торговом зале, где нужно запитать 4 светильника от одной шины
• Распределение энергии в потолочной системе освещения в офисе с прямоугольной планировкой

Практические советы

• Перед монтажом проверьте соответствие шинопровода - TR-1PA-CX-WH работает только с теми моделями, которые имеют совпадающий контактный профиль
• Не перегружайте каждый вывод - суммарная мощность всех подключённых светильников не должна превышать 2000 Вт
• Используйте этот коннектор только там, где есть доступ к шинопроводу снизу или сбоку - он не рассчитан на внутреннюю установку в стену
• Если нужна гибкость в расположении светильников - выбирайте другие типы ответвителей, например, Y-образные или поворотные
