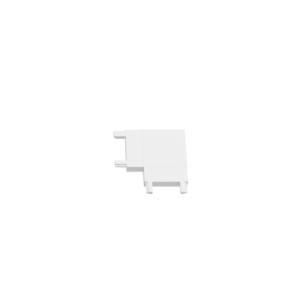

Коннектор угловой горизонтальный для накладного и встраиваемого монтажа магнитной системы Galakti 36x36x6мм бел. VARTON V4-R7-00.RG23.TRK-0008 VARTA

Коннектор угловой горизонтальный VARTON v4-r7-00.rg23.trk-0008 предназначен для надёжного соединения шинопроводов магнитной системы Galakti при настенном монтаже. Подходит для создания гибких световых линий в системах освещения с накладным или встраиваемым способом установки.

Назначение и область применения

Этот коннector используется исключительно внутри магнитной системы Galakti для передачи питания между секциями шины. Он позволяет изменить направление тока на 90° - идеально подходит для оформления угловых участков осветительных контуров. Применяется в коммерческом и офисном освещении, где требуется точечный контроль расположения светильников и минимизация видимости проводки.

Технические характеристики

• Рабочее напряжение: до 48 В постоянного тока - безопасный уровень для маломощных светодиодных систем;
• Максимальная мощность: 200 Вт - рассчитан на нагрузку нескольких LED-светильников одновременно;
• Количество полюсов: 1 - обеспечивает передачу одного канала питания (фаза/положительный контакт);
• Габариты: 56×6 мм - узкий профиль для компактного монтажа; глубина всего 6 мм позволяет использовать его даже в тонких нишах;
• Материал корпуса: алюминий - легкий, прочный, хорошо отводит тепло;
• Поверхность: матовая белая - не бликует, гармонично сочетается с большинством потолочных решений;
• Класс защиты: III - работает при очень низком напряжении, не требует заземления;
• Совместимость с шиной: да - совпадает с форматом шинопровода Galakti 36×36 мм.

Совместимость и монтаж

Коннектор угловой горизонтальный VARTON v4-r7-00.rg23.trk-0008 совместим только с шинами магнитной системы Galakti. Устанавливается путём плотного прилегания к шине - фиксируется за счёт магнитного взаимодействия. Нет необходимости в инструменте: достаточно поднести и слегка надавить. Для накладного монтажа крепится прямо к стене через адаптерную планку (не входит в комплект). При встраиваемом варианте - помещается внутрь декоративного короба или ниши так, чтобы плоская сторона была заподлицо с поверхностями.

Безопасность и стандарты

Изделие соответствует требованиям класса защиты III - работает при безопасном напряжении ниже 50 В переменного или 120 В постоянного тока. Это снижает риск поражения электрическим током и допускает работу без специальной изоляции. Материал корпуса не содержит опасных веществ и соответствует RoHS.

Преимущества

• Не требует пайки, болтов или других крепёжных элементов - сборка занимает несколько секунд;
• Устойчив к механическому воздействию благодаря металлическому корпусу;
• Поддерживает модульную расширяемость системы Galakti - можно легко менять маршруты освещения;
• Минимальная высота (6 мм) позволяет маскировать его под отделочные материалы без выступов;
• Стандартный цвет - белый - не выбивается из общей эстетики интерьеров.

Ограничения применения

• Не предназначена для работы выше 48 В - нельзя применять с сетью 220 В;
• Не подходит для внешней установки - не имеет IP-защиты от воды и пыли;
• Функционирует только в паре с оригинальными шинами Galakti - несовместим с другими системами;
• Может терять силу магнитного контакта при наличии толстого слоя краски или грязи на поверхности шины;
• Не рекомендован для частых перестановок - длительное перемещение может повредить контактные площадки.

Примеры использования

• Обустройство уголков в офисных помещениях - переход от одной стены к другой без лишних проводов;
• Освещение торговых стендов с изгибами формы;
• Системы подсветки витрин и демонстрационных зон с возможностью быстрой переорientации;
• Люминесцентные панели в медицинских учреждениях, где важна бесперебойность и чистота исполнения.

Практические советы

• Перед установкой протрите контакты шины и самого коннектора - любые загрязнения снижают надёжность связи;
• Проверьте соответствие полярности: хотя система магнитная, неверное подключение может вызвать отказ светильников;
• Если используете длинную цепь светильников - следите, чтобы суммарная мощность не превышала 200 Вт на один коннектор;
• Для встраивания в гипсокартон - заранее продумайте место крепления, чтобы не закрывать доступ к коннектору при обслуживании;
• Запрещено использовать этот коннектор как опору или несущую деталь - он не рассчитан на механическую нагрузку.
