Коннектор угловой LGD-4TR-CON-L-EXT-WH (D) (Arlight, IP20 Пластик, 3 года) | 029299 Arlight

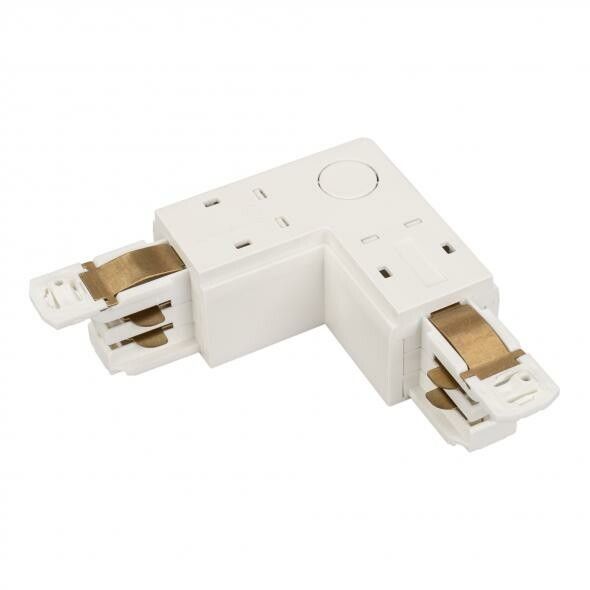

Коннектор угловой LGD-4TR-CON-L-EXT-WH (D) IP20 пластик 3 года от Arlight предназначен для соединения участков шинопровода серии D3P под углом 90 градусов. Благодаря компактным габаритам и белому корпусу он легко интегрируется в системы освещения и энергоснабжения, где важна эстетика и надежная передача тока. Этот коннектор используется там, где требуется изменить направление шинопровода без потери контакта.

Назначение и область применения

Коннектор угловой LGD-4TR-CON-L-EXT-WH (D) IP20 пластик 3 года служит для перехода между двумя прямыми секциями шинопровода серии D3P под углом 90°. Он обеспечивает электрическую связь между фазами и нулевым проводником, сохраняя целостность цепи. Применяется в системах внутреннего освещения, на производстве, в офисах и торговых помещениях, где шинопровод проходит через углы стен или перегородок.

Технические характеристики

• Номинальное напряжение: 220 В
• Количество фаз: 3
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от воды и пыли
• Материал корпуса: пластик, цвет - белый (RAL9010)
• Габаритные размеры: 102 × 102 × 32,5 мм
• Гарантийный срок: 36 месяцев
• Расположение нейтрального провода: по внешней стороне корпуса

Совместимость и монтаж

Коннектор угловой LGD-4TR-CON-L-EXT-WH (D) IP20 пластик 3 года совместим **только** с шинопроводом серии D3P. Установка возможна только при использовании соответствующих элементов этой серии - другие модели не подходят. Монтаж выполняется путём плотного соединения с концами двух секций шинопровода. Крепление осуществляется стандартными болтовыми зажимами, предусмотренными в системе D3P. Перед установкой убедитесь, что питание отключено.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних помещений. Степень защиты IP20 исключает контакт с токоведущими частями при случайном прикосновении, но не предназначено для использования во влажной среде, на улице или в местах с высокой запылённостью. Для таких условий требуются коннекторы с более высокой степенью защиты (например, IP65 или выше).

Преимущества

• Фиксированное расположение нейтрального провода снаружи - упрощает подключение и диагностику
• Компактные размеры позволяют использовать его в ограниченных пространствах
• Белый цвет корпуса (RAL9010) гармонирует с большинством интерьеров и светильников
• Гарантия 3 года подтверждает долговечность материалов и сборки

Ограничения применения

• Не применяется вне помещений - IP20 не защищает от влаги и пыли
• Подходит только для шинопровода серии D3P; несовместим с другими сериями, даже от Arlight
• Не рекомендован для нагрузок свыше 220 В или в сетях переменного тока с частотой, отличной от 50 Гц
• Не допускается механическая нагрузка на корпус - он не рассчитан на опирание или давление

Примеры использования

• Переход шинопровода вдоль стены вокруг угла комнаты в офисе
• Смена направления питания для LED-светильников в торговом зале
• Обход колонны или выступающей части потолка в производственном цехе
• Создание L-образной трассы для распределения электроэнергии вдоль перегородок

Практические советы

• Перед монтажом проверьте соответствие серии D3P - используйте оригинальные секции и крепления от Arlight
• Учитывайте габариты 102×102×32,5 мм при планировании маршрута шинопровода - место для поворота должно быть достаточным
• При необходимости замены - отключите питание, снимите крепёж и извлеките старый коннектор без усилий
• Не пытайтесь адаптировать этот коннектор к другим типам шинопровода - это нарушит безопасность и аннулирует гарантию
