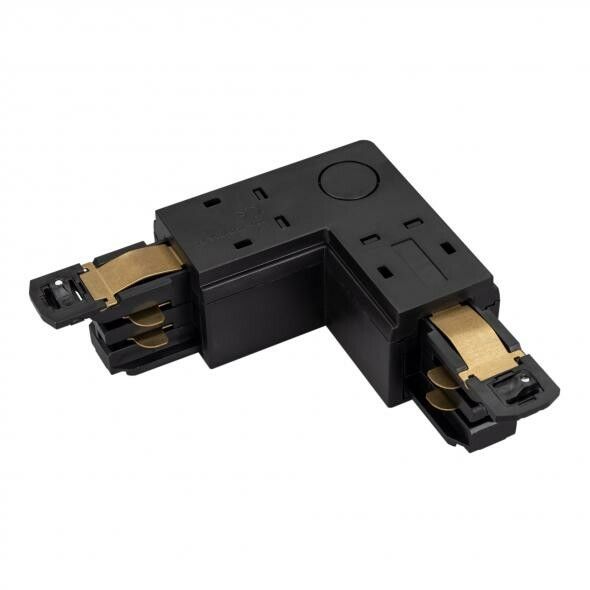

Коннектор угловой LGD-4TR-CON-L-INT-BK (D) (Arlight, IP20 Пластик, 3 года) | 029301 Arlight

Коннектор угловой LGD-4TR-CON-L-INT-BK (D) IP20 пластик 3 года от Arlight предназначен для соединения участков шинопровода под углом 90° с сохранением целостности цепи. Модель совместима исключительно с шинопроводом серии D3P и рассчитана на работу в сетях до 220 В. Черный пластиковый корпус обеспечивает компактную установку в ограниченном пространстве.

Назначение и область применения

Коннектор угловой LGD-4TR-CON-L-INT-BK (D) IP20 пластик 3 года используется для изменения направления токоведущих шин в шинопроводе серии D3P под углом 90 градусов. Подходит для монтажа в распределительных щитах, на производственных линиях, в системах освещения и автоматизации, где требуется изменить трассу питания без разрывов цепи. Нейтральный провод расположен внутри изгиба - это уменьшает внешние габариты и упрощает укладку.

Технические характеристики

• Тип: угловой коннектор
• Количество фаз: 3
• Номинальное напряжение: 220 В
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Материал корпуса: пластик
• Цвет: чёрный
• Габариты: 102 × 102 × 32,5 мм
• Гарантия: 36 месяцев

Совместимость и монтаж

Коннектор LGD-4TR-CON-L-INT-BK (D) IP20 пластик 3 года совместим **только** с шинопроводом серии D3P. Не используйте его с другими сериями - даже при совпадении размеров контактная группа может не соответствовать. Установка выполняется путём прямого соединения с концами двух секций шинопровода. Крепление осуществляется через болтовые зажимы, предусмотренные в конструкции D3P. Перед монтажом убедитесь, что питание отключено и система разряжена.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Степень защиты IP20 допускает применение только во внутренних помещениях, в сухих условиях без воздействия воды, пыли или агрессивной среды. Не предназначено для открытых площадок, сырых помещений или мест с высокой запылённостью.

Преимущества

• Компактные размеры позволяют использовать коннектор в плотных конструкциях
• Расположение нейтрали внутри изгиба снижает общий профиль сборки
• Пластиковый корпус не требует заземления и не создаёт паразитных потенциалов
• Гарантия 3 года подтверждает надёжность материалов и сборки

Ограничения применения

• Не применяйте вне закрытых помещений - IP20 не защищает от влаги и пыли
• Не совместим с шинопроводами других серий, включая D2P, D4P и аналоги
• Не рекомендован для частых механических нагрузок или вибрационных режимов работы
• Не предназначен для подключения к сети выше 220 В

Примеры использования

• Соединение вертикального и горизонтального участков шинопровода в цехе
• Обход препятствий (колонн, труб) в распределительных щитах
• Подключение оборудования к шинопроводу D3P с изменением плоскости монтажа

Практические советы

• Перед установкой проверьте соответствие маркировки на конце шинопровода - он должен быть помечен как “D3P”
• При монтаже не перегибайте жилы - они должны свободно входить в контакты без усилия
• После сборки проверьте затяжку болтов - недостаточное усилие вызывает нагрев, избыточное - повреждение корпуса
• Для обслуживания отсоединяйте только один конец коннектора - второй остаётся под напряжением
