Коннектор угловой MAG-ORIENT-CON-2620-L90-POWER (BK) (IP20 Пластик, 3 года) - 039768 Arlight

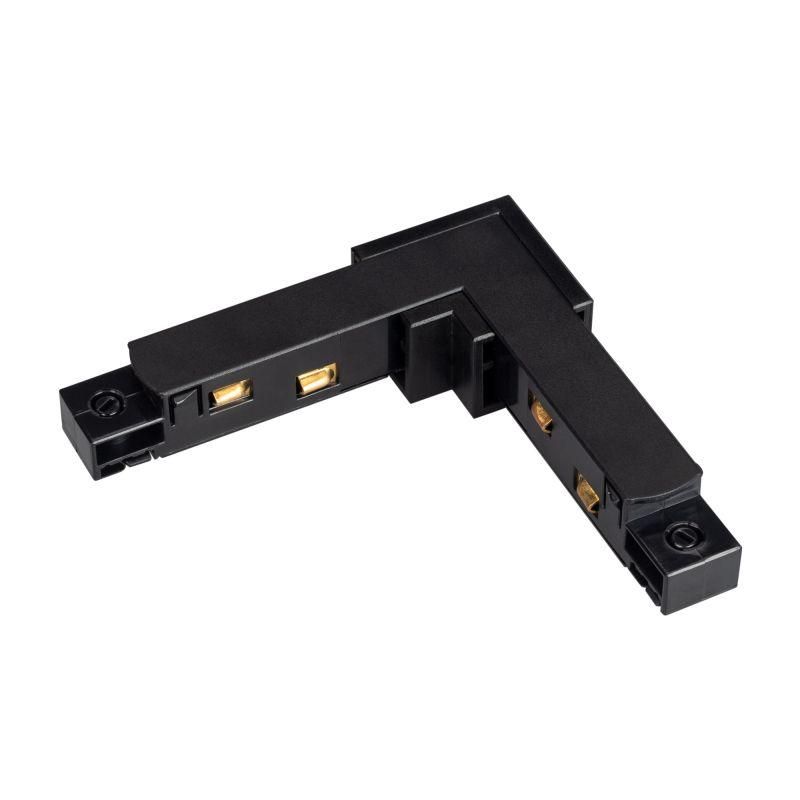

Коннектор угловой MAG-ORIENT-CON-2620-L90-POWER (черный), IP20, пластик обеспечивает жесткое электрическое соединение между секциями трека MAG-ORIENT 2620 под напряжением до 48 В постоянного тока. Артикул 039768 от бренда Arlight предназначен для фиксированной сборки систем освещения без необходимости подключения питания через сам коннектор.

Назначение и область применения

Коннектор угловой MAG-ORIENT-CON-2620-L90-POWER используется исключительно для механического и электрического соединения двух участков трека MAG-ORIENT 2620 под углом 90 градусов. Он не служит точкой подвода электроэнергии - питание подается только через специальные входные элементы системы. Применяется в модульных светильниках на потолках офисов, торговых залов, складских помещений и других объектах, где требуется гибкая компоновка осветительных линий.

Технические характеристики

• Максимальный ток: 15 А
• Рабочее напряжение: до 48 В постоянного тока (DC48V)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: термостойкий пластик
• Цвет: черный
• Габариты: 99,4 × 99,4 × 21,2 мм
• Угол соединения: 90°

Совместимость и монтаж

Коннектор совместим только с треками MAG-ORIENT 2620. Устанавливается путем плотного вставления в торец одного трека и защелкивания во второй - без инструментов. Каждый коннector замыкает цепь контактов внутри профиля, передавая ток от одной секции к другой. Для надежного соединения убедитесь, что поверхности треков чистые и не повреждены. Коннектор не требует крепления к основе - он фиксируется только за счет механической посадки в профили.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтных систем до 50 В постоянного тока. IP20 означает, что коннектор не предназначен для установки в помещениях с повышенной влажностью, пылью или риском попадания жидкостей. Не используйте в условиях, где возможна механическая нагрузка или воздействие внешних факторов - корпус из пластика не выдерживает ударов или давления.

Преимущества

• Фиксированный угол 90° позволяет точно формировать прямоугольные контуры освещения
• Черный цвет маскирует швы и гармонирует с большинством современных светильников
• Высокая надежность контакта при правильном монтаже - минимум переходных сопротивлений
• Не требует дополнительных клемм или проводов - все соединения внутри профиля

Ограничения применения

• Нельзя использовать для подвода питания - только для соединения уже запитанных участков трека
• Не подходит для открытых площадок, ванных комнат, холодильных камер и других мест с высокой влажностью
• Не рассчитан на перегрузки выше 15 А - превышение тока вызывает нагрев и выход из строя
• Не совместим с другими сериями треков, даже от Arlight - только с MAG-ORIENT 2620

Примеры использования

• Создание L-образной осветительной линии в торговом зале
• Обход колонн или воздуховодов в офисных помещениях
• Замыкание контура в прямоугольной планировке с несколькими источниками света
• Подключение вторичной секции трека к основному направлению без прокладки отдельных кабелей

Практические советы

• Перед установкой проверьте, чтобы контактные пластины внутри трека были целыми - грязь или деформация снижают надежность соединения
• Не применяйте силу при вставке - если коннектор не защелкивается легко, проверьте соответствие модели и состояние профиля
• При использовании нескольких последовательных коннекторов следите, чтобы суммарная длина трека и количество светильников не превышали допустимую нагрузку в 15 А на каждый коннектор
• Для обслуживания достаточно просто отсоединить коннектор - никаких инструментов не потребуется
