Коннектор выводной FIX-RGB-10mm-150mm-X1 (4-pin) | 023952 Arlight

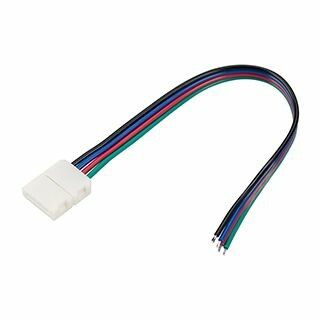

Коннектор выводной FIX-RGB 10мм 150мм X1 (4-pin) от Arlight - одиночный разъём с жестким проводом 15 см для подключения питания к открытой светодиодной ленте шириной 10 мм. Артикул 023952 предназначен для надёжного и быстрого соединения в системах RGB-освещения без необходимости пайки.

Назначение и область применения

Коннектор выводной FIX-RGB 10мм 150мм X1 (4-pin) используется для подключения питания к открытым светодиодным лентам RGB шириной 10 мм. Подходит там, где нужна быстрая замена или временная установка - например, при тестировании, ремонте или сборке осветительных систем. Применяется в декоративном освещении, рекламных щитах, потолочных светильниках и настольных устройствах.

Технические характеристики

• Тип: Коннектор выводной, 4-контактный (RGB + GND)
• Длина провода: 15 см (не 150 мм - указанная длина в названии относится к шагу монтажа ленты)
• Максимальный ток: 3 А
• Рабочее напряжение: до 50 В
• Материал корпуса: термостойкий пластик
• Габариты корпуса: 15,3 × 13,8 × 4,5 мм
• Шаг контактов: соответствует стандартному шагу 10 мм для ленты FIX-RGB

Совместимость и монтаж

Коннector FIX-RGB 10мм 150мм X1 (4-pin) совместим только с LED-лентами серии FIX-RGB шириной 10 мм. Устанавливается путём вдавливания в контактную площадку ленты - пайка не требуется. Провод фиксируется в корпусе и не вытягивается при нагрузке. Для подключения используйте источник питания с выходом 12/24 В постоянного тока. Обязательно соблюдайте полярность: красный - V+, остальные - R/G/B.

Безопасность и стандарты

Коннектор выводной FIX-RGB 10мм 150мм X1 (4-pin) не имеет сертификации IP, поэтому не предназначен для работы во влажной среде или под открытым небом. Работает при температуре от -10C до +60C. Напряжение до 50 В обеспечивает безопасность при работе без изоляционных средств, но перегрузка выше 3 А вызывает нагрев и повреждение контактов.

Преимущества

• Не требует пайки - ускоряет монтаж и ремонт
• Устойчив к механическому выдергиванию благодаря плотному защёлкивающемуся контакту
• Изготовлен из термостойкого пластика - выдерживает длительную работу при нормальных условиях
• Стандартный интерфейс - совместим с большинством контроллеров RGB для лент 10 мм

Ограничения применения

• Не подходит для закрытых или герметичных лент - только для открытых моделей FIX-RGB
• Запрещено использовать при напряжении выше 50 В или токе более 3 А - риск перегрева и оплавления
• Не рассчитан на внешнюю эксплуатацию - отсутствует защита от влаги и пыли
• Не предназначены для многократного подключения/отключения - после нескольких циклов возможен износ контактов

Примеры использования

• Подключение RGB-ленты к контроллеру в витрине магазина
• Временный запитка ленты при демонстрации в дизайнерском офисе
• Замена повреждённого участка ленты без перепайки всего участка
• Сборка прототипа осветительного оборудования в мастерской

Практические советы

• Перед установкой проверьте, что лента именно 10 мм - другие типы (например, 8 мм или 12 мм) не подходят
• Не тяните за провод при монтаже - он припаян внутри корпуса и может оторваться
• Если планируете много таких подключений - закажите сразу партию: минимальная кратность поставки - 10 штук
• Для долговечности лучше не использовать этот коннектор в местах с частыми вибрациями - он не имеет дополнительной фиксации
• Проверяйте соответствие цветовой расцветки проводов: белый - GND, красный - V+, остальные - R/G/B
