Коннектор выводной FIX-RGB-10mm-150mm-X2 (4-pin) | 023955 Arlight

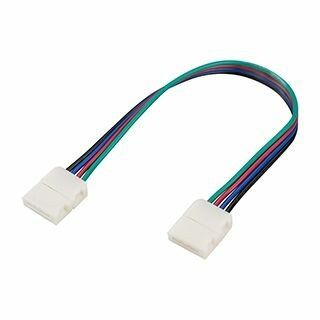

Коннектор выводной FIX-RGB 10мм 150мм X2 (4-pin) от Arlight - это компактный двойной разъём для надёжного соединения двух отрезков светодиодных лент шириной 10 мм. Артикул 023955 предназначен для быстрого монтажа без пайки, особенно удобен при ремонте или расширении освещения.

Назначение и область применения

Коннектор выводной FIX-RGB 10мм 150мм X2 (4-pin) используется для соединения двух участков открытых RGB-лент шириной 10 мм. Подходит там, где нужна гибкость сборки: в точечном освещении, декоративных подсветках, на потолочных бордюрах, в мебели и нишах. Коннектор позволяет заменить пайку - просто вставьте ленту в разъём и защёлкните крышку. Это ускоряет монтаж и снижает риск повреждения LED-элементов.

Технические характеристики

• Тип: двойной коннектор с выводными проводами (4 контакта - R, G, B, +12V/24V)
• Длина провода: 15 см (150 мм)
• Ширина совместимых лент: 10 мм
• Максимальный ток: 3 А (на каждый канал)
• Рабочее напряжение: до 50 В
• Материал корпуса: термостойкий пластик
• Габариты корпуса: 15,3 × 13,8 × 4,5 мм
• Цвет корпуса: белый (стандартный)

Совместимость и монтаж

Коннектор FIX-RGB 10мм 150мм X2 (4-pin) совместим только с лентами шириной 10 мм, имеющими контактную площадку типа “FIX”. Убедитесь, что шаг контактов и расположение медных дорожек соответствуют спецификациям Arlight. Для монтажа:

• Отрежьте ленту по меткам между LED-элементами;
• Удалите изоляцию с контактных площадок (если есть);
• Вставьте оба конца ленты в разъём до щелчка;
• Закройте верхнюю крышку - она фиксирует провода и предотвращает выскальзывание.

Не используйте силу - если лента не встаёт легко, проверьте соответствие формата. Провода выходят перпендикулярно корпусу - это упрощает прокладку трассы.

Безопасность и стандарты

Коннектор не имеет сертификата IP, поэтому применяется только в сухих помещениях. Напряжение до 50 В обеспечивает безопасность при работе без защиты, но не исключает риска перегрева при превышении тока 3 А. Не подключайте к источникам питания выше 50 В - возможен пробой изоляции.

Преимущества

• Нет необходимости в пайке - экономия времени и снижение риска перегрева ленты;
• Фиксация проводов внутри корпуса - минимизирует нагрузку на контакты;
• Стандартизованный интерфейс - совместим с большинством лент Arlight и аналогичных производителей;
• Компактный размер - не занимает лишнего места в узких нишах.

Ограничения применения

• Не подходит для закрытых или герметичных лент - только для моделей с открытыми контактами;
• Не рассчитан на влажную среду, уличное использование или высокую запылённость;
• Максимальная мощность - 150 Вт при 50 В; превышение вызывает нагрев и деформацию корпуса;
• Поддерживает только RGB-ленты с 4-проводным подключением - не работает с адресными лентами (WS2812, APA102 и др.).

Примеры использования

• Соединение двух отрезков подсветки в кухонном гарнитуре;
• Ремонт порванной ленты в зеркале с подсветкой;
• Добавление нового сегмента к существующей системе освещения в спальне;
• Обход препятствий (балки, воздуховоды) без прокладки новых проводов.

Практические советы

• Перед установкой протестируйте ленту - убедитесь, что все цвета работают до подключения коннектора;
• Используйте коннектор только с лентами того же класса яркости - разница в потреблении может вызвать перекос цвета;
• При монтаже в tight-пространстве оставьте запас провода - он не должен быть натянут;
• Артикул 023955 продается партиями по 10 штук - планируйте закупку заранее, если требуется несколько соединений;
• Не забудьте отключить питание перед подключением - даже при 50 В есть риск короткого замыкания.
