Коннектор выводной FIX-RGBW-12mm-150mm-X1 (5-pin) | 023954 Arlight

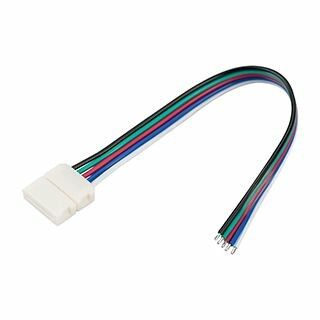

Коннектор выводной Arlight 023954 - одиночный разъём с жестким проводом 15 см для подключения питания к открытой светодиодной ленте RGB+W шириной 12 мм. Простое решение для быстрого монтажа без пайки, особенно когда нужна надёжная и компактная точка соединения.

Назначение и область применения

Коннектор выводной Arlight 023954 предназначен для подключения постоянного тока к светодиодным лентам RGB+W с шириной 12 мм. Подходит для установки на улице, в интерьере, на потолках, в нишах - там, где требуется гибкий и быстрый способ подключить питание без пайки. Используется в системах освещения с контроллерами, где важна чёткая разводка цветовых каналов: красный, зелёный, синий, белый и общий минус.

Технические характеристики

• Тип: Коннектор выводной, с фиксированным проводом 150 мм
• Количество контактов: 5 pin (R, G, B, W, COM)
• Рабочее напряжение: до 50 В постоянного тока
• Максимальный ток: 3 А на каждый канал
• Материал корпуса: термостойкий пластик
• Габариты корпуса: 15,3 × 15,8 × 4,5 мм
• Цвет провода: черный (стандартный)
• Защита IP: не указана - не предназначена для работы в условиях повышенной влажности без дополнительной изоляции

Совместимость и монтаж

Коннector выводной Arlight 023954 совместим только с LED-лентами шириной 12 мм, имеющими соответствующую контактную площадку под этот тип разъёма. Установка происходит путём плотного вдавливания ленты в корпус - никаких инструментов не требуется. Провод выведен жёстко, не снимается. Для надёжного контакта убедитесь, что медные pads на ленте чистые и не окислены. Не используйте с лентами других форматов (например, 8 мм или 15 мм) - возможен плохой контакт или повреждение.

Безопасность и стандарты

Не имеет сертификации по ЕАЭС или UL. Работает в пределах безопасных напряжений (до 50 В), поэтому не требует защиты по классу II. Однако из-за отсутствия герметизации (IP) не рекомендован для открытых уличных установок без дополнительной защиты (термотрубка, силиконовый клей, корпус). Не перегревайте - длительная работа на максимальном токе 3 А может вызвать нагрев корпуса.

Преимущества

• Быстрая замена и установка - не нужны паяльник и инструменты
• Компактный размер позволяет использовать в ограниченных пространствах
• Чёткая распиновка: 5 контактов обеспечивают полноценное управление RGB+W
• Устойчивый пластиковый корпус - не деформируется при нормальном монтаже

Ограничения применения

• Не подходит для влажных сред, улицы, бассейнов - отсутствует защита IP
• Не рассчитан на ток выше 3 А - превышение может привести к оплавлению контактов
• Поддерживает только ленты шириной 12 мм - другие размеры не совместимы
• Провод нельзя отсоединить - при выходе из строя менять весь коннектор
• Не используется с PWM-регуляторами мощностью более 15 Вт на канал

Примеры использования

• Подключение RGB+W ленты в подвесном потолке с контроллером
• Освещение витрин, мебели, рекламных щитов с изменяемой цветовой температурой
• Запитка декоративной подсветки в ресторанах, отелях, домашних интерьеров
• Финальное подключение после прокладки ленты в профиле - вместо пайки

Практические советы

• Перед монтажом проверьте соответствие ширины ленты - 12 мм точно, иначе контакт будет слабым
• Избегайте изгибов провода под острыми углами - он жёсткий и может треснуть
• Если работаете в местах с риском попадания пыли/влаги - заполните стык между лентой и коннектором силиконовым герметиком
• При закупке учтите кратность заказа: минимальная партия - 10 штук
• Для долговечности не подключайте несколько таких коннекторов последовательно - лучше использовать распределительные коробки
