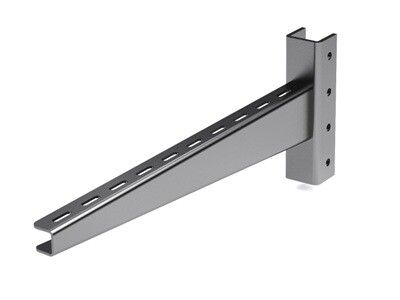

Консоль быстрой фиксации для тяжелых нагрузок осн.300 сталь DKC BBF6030 ДКС

Консоль быстрой фиксации для тяжелых нагрузок 300 мм от DKC (ДКС), артикул bbf6030, предназначена для надежного крепления кабельных лотков шириной до 300 мм на металлических профилях серий BPM-41, BPD-41, BPV-41 и BРM-50. Обеспечивает устойчивую фиксацию при высоких нагрузках, сохраняя доступ к системе для обслуживания.

Назначение и область применения

Консоль быстрой фиксации для тяжелых нагрузок 300 мм используется для монтажа кабельных лотков в промышленных объектах, где требуется прочное и быстрое закрепление. Подходит для установки на технологических площадках, в цехах, на энергообъектах, в распределительных пунктах. Применяется там, где важны скорость монтажа и надежность при постоянной нагрузке - например, на конвейерах, станках, в системах автоматизации.

Технические характеристики

• Несущая способность: 4,1 кг - обеспечивает удержание лотка с кабелями и проводами без деформаций;
• Ширина лотка: 300 мм - соответствует стандартным размерам кабельных каналов этой категории;
• Тип консоли: зажимная - позволяет зафиксировать лоток без сверления и дополнительных элементов;
• Материал: сталь оцинкованная - повышает долговечность и устойчивость к коррозии;
• Покрытие: цинк - антикоррозийный слой, подходящий для средних и жестких условий эксплуатации;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Цвет: серый - сочетается с большинством металлических конструкций и профилей;
• Тип изделия: консоль - элемент крепления, не является лотком, а служит опорой для него.

Совместимость и монтаж

Консоль быстрой фиксации для тяжелых нагрузок 300 мм совместима с профилями серии B5 Combitech:

• Для крепления к профилям BPM-41, BPD-41, BPV-41 - используйте штифт BBF5002HDZ;
• Для крепления к I-образному профилю BРM-50 - применяйте пластины BMD2002HDZ.

Фиксация осуществляется путём вставки консоли в профиль и запирания зажимного механизма - никаких болтов или сверления не требуется. Монтаж занимает несколько секунд. Убедитесь, что профиль имеет правильную геометрию и чистые внутренние поверхности для плотного защелкивания.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Цинковое покрытие снижает риск электрохимической коррозии, что важно в помещениях с повышенной влажностью. Соответствие нормам ЕС и ГОСТ для промышленного оборудования подтверждается документацией производителя DKC (ДКС).

Преимущества

• Быстрая установка - не требует инструментов, время монтажа сокращено на 60–70% по сравнению с болтовыми креплениями;
• Высокая механическая прочность - выдерживает нагрузку до 4,1 кг без прогиба;
• Удобство сервиса - можно легко демонтировать и заменить лоток без разборки всей системы;
• Антикоррозийная стойкость - цинковое покрытие защищает от ржавчины даже в условиях повышенной влажности;
• Совместимость с серией B5 Combitech - гарантирует точное соответствие всех компонентов системы.

Ограничения применения

• Не предназначен для крепления лотков шириной более 300 мм - возможен перегруз и деформация;
• Не рекомендуется использовать в агрессивных химических средах - цинковое покрытие не защищает от кислот и щелочей;
• Требуется строгое соблюдение совместимости с профилями BPM/BPD/BPV-41 и BРM-50 - использование других профилей может привести к потере фиксации;
• Не следует применять в условиях частых ударных нагрузок - зажимной механизм может ослабнуть при вибрациях выше допустимого уровня.

Примеры использования

• Крепление лотков с силовыми кабелями на заводе по производству автокомпонентов;
• Установка в распределительном щите на нефтеперерабатывающем предприятии;
• Монтаж кабельных трасс в цехе с автоматизированными линиями сборки;
• Подвеска лотков в помещении с высокой влажностью - например, в пищевой промышленности.

Практические советы

• Перед монтажом проверьте, чтобы профиль был целым и не имел деформаций - искривлённый профиль не позволит правильно защелкнуть консоль;
• При использовании с профилем BРM-50 обязательно применяйте пластины BMD2002HDZ - без них крепление будет ненадёжным;
• Не затягивайте зажим слишком сильно - он работает на принципе пружины, избыточное усилие не увеличит прочность, а может повредить механизм;
• Для длительной службы периодически осматривайте места крепления - особенно после вибрационных работ или ремонтов;
• Консоль быстрой фиксации для тяжелых нагрузок 300 мм от DKC (ДКС), артикул bbf6030, лучше всего комбинируется с другими элементами серии B5 Combitech - так система остаётся унифицированной и безопасной.
