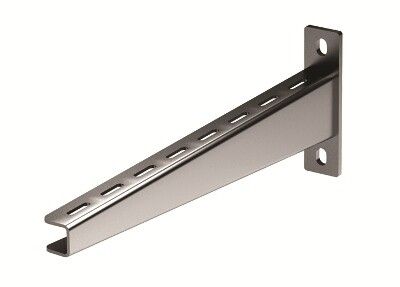

Консоль усиленная 200мм горячеоцинкованная | BBH6020HDZ DKC ДКС

Консоль усиленная 200 мм горячеоцинкованная от DKC (ДКС) - надёжный кронштейн для монтажа кабельных лотков с повышенной нагрузкой, совместимый с профилями серии B5 Combitech. Артикул bbh6020hdz обеспечивает долговечную работу в агрессивных средах благодаря горячему цинкованию.

Назначение и область применения

Консоль усиленная 200 мм горячеоцинкованная предназначена для фиксации кабельных лотков шириной до 200 мм в системах с высокими механическими нагрузками. Подходит для установки на стены и внутрь профилей типов BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51. Применяется в промышленных объектах: цехах, энергообъектах, транспортных узлах, где требуется устойчивость к влаге, химическим воздействиям и перегрузкам.

Технические характеристики

• Ширина лотка: 200 мм - соответствует стандартным лоткам этой ширины
• Материал: сталь с горячим цинкованием - защищает от коррозии
• Толщина металла: 2 мм - обеспечивает жёсткость и прочность
• Несущая способность: 3,6 кг - выдерживает вес лотка с кабелями в пределах этого значения
• Угол: 90° - позволяет крепить лоток перпендикулярно поверхности
• Цвет: серый - единообразный внешний вид с другими элементами системы
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −50C до +40C, в условиях повышенной влажности
• Огнестойкость: да - не поддерживает горение, безопасна в зонах с риском возгорания

Совместимость и монтаж

Консоль усиленная 200 мм горячеоцинкованная совместима исключительно с профилями серии B5 Combitech: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51. Для монтажа на стену используются анкерные болты или дюбели подходящего диаметра. Максимальная глубина крепления - 20 мм. Не рекомендуется использовать с профилями других серий - возможна потеря устойчивости.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.15-97 для кабельных систем. Горячее цинкование обеспечивает электроизоляцию от основания, снижает риск коррозионного разрушения. Огнестойкость подтверждена тестированием на открытый пламя - не распространяет горение и сохраняет форму при нагреве до 800 C в течение 30 минут.

Преимущества

• Высокая несущая способность - подходит для плотной укладки кабелей
• Горячее цинкование - в 2–3 раза увеличивает срок службы по сравнению с холодным цинком
• Жёсткая конструкция из стали 2 мм - минимизирует прогиб при нагрузках
• Угол 90° - удобен для вертикального монтажа лотков вдоль стен
• Совместимость с профилями B5 Combitech - гарантирует точное соединение без доп. адаптеров

Ограничения применения

• Не предназначен для монтажа в помещениях с постоянным контактом с открытым огнём или расплавленными металлами
• Запрещено применять с лотками шириной более 200 мм - возможен перекос и деформация
• Не используется в качестве опоры для трубопроводов, воздуховодов или оборудования массой свыше 3,6 кг
• При использовании вне помещений требует регулярной проверки состояния покрытия - особенно после механических повреждений

Примеры использования

• Фиксация лотков в цехах пищевой промышленности - устойчивость к мойке и пару
• Подвеска кабельных трасс в подземных тоннелях - защита от сырости и конденсата
• Монтаж в АЭС, ХПК, насосных станциях - соответствие требованиям по огнестойкости и коррозионной стойкости
• Обустройство электрощитовых в промзоне - компактное решение для вертикальных трасс

Практические советы

• Перед монтажом проверьте, что профиль имеет правильный тип - например, BPL-41, а не BPL-11
• При креплении на стену используйте анкеры M8 или больше - меньшие не выдержат нагрузку
• Не затягивайте крепёж слишком сильно - это может вызвать деформацию тонкостенной стали
• Если лоток заполнен кабелями почти полностью, убедитесь, что суммарный вес не превышает 3,6 кг
• При необходимости замены - консоль легко демонтируется без повреждения профиля
