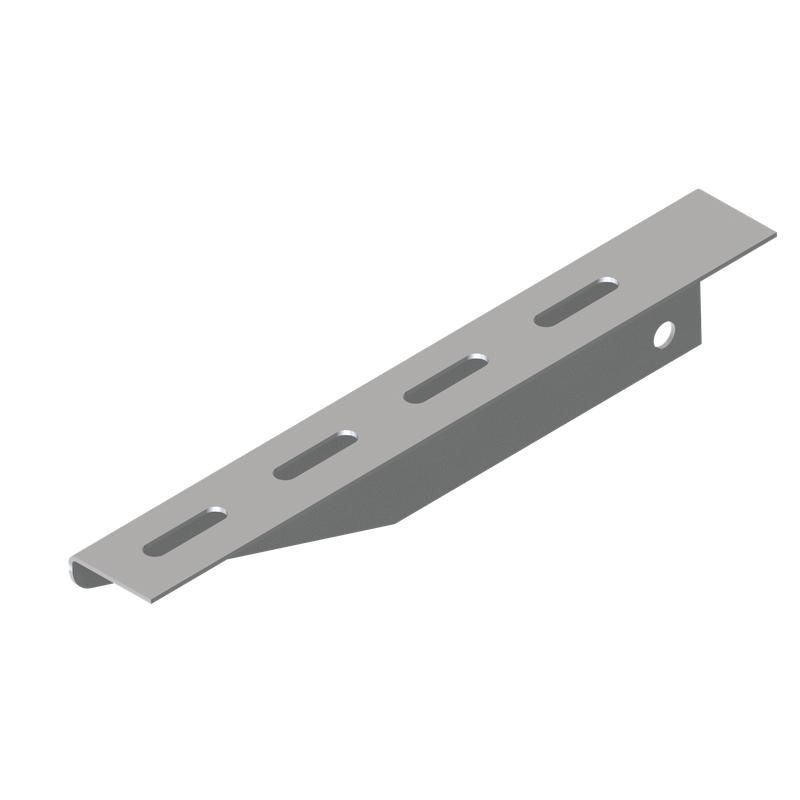

Консоль для потолочной стойки L=200 | KST200 КМ-профиль LO1113

Консоль для потолочной стойки 200 мм КМ-профиль - это элемент системы подвесов ТМ СИСТЕМА КМ®, предназначенный для надежного крепления металлических лотков шириной до 200 мм к потолочным несущим стойкам. Артикулы kst200 и lo1113 обеспечивают совместимость с другими компонентами серии, обеспечивая сборку инженерных систем без сварки.

Назначение и область применения

Консоль для потолочной стойки 200 мм КМ-профиль используется для монтажа металлических лотков, швеллеров и других конструкций, предназначенных для прокладки кабельных трасс, трубопроводов и воздуховодов. Применяется в помещениях с сухим или слабоагрессивным климатом - например, в офисах, производственных цехах, логистических терминалах, серверных и распределительных пунктах. Подходит для установки на потолочные стойки системы КМ-профиль.

Технические характеристики

• Тип изделия: консоль для крепления к потолочной стойке
• Несущая способность: 1 кН (эквивалентно около 100 кг равномерно распределённой нагрузки)
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1,5 мм
• Ширина лотка, совместимая: 50–200 мм
• Покрытие: горячее цинкование по методу Сендзимира - равномерный, плотный слой цинка
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям противопожарной безопасности

Совместимость и монтаж

Консоль для потолочной стойки 200 мм КМ-профиль крепится к вертикальным стойкам системы КМ-профиль через два отверстия на нижней плоскости - с помощью болтов М8 или аналогичных крепёжных элементов. Верхняя планка имеет профилированные отверстия под стандартные крепления лотков - фиксация осуществляется гайками и болтами без сварки. Совместима с лотками шириной от 50 до 200 мм, включая модели собственного производства КМ-профиль и сторонние аналоги с соответствующими размерами крепёжных отверстий.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость подтверждена материалом - сталь с цинковым покрытием не выделяет токсичных веществ при нагреве и не распространяет пламя. Цинкование по методу Сендзимира обеспечивает долговечную защиту от коррозии даже при механическом воздействии во время монтажа.

Преимущества

• Не требует сварки - снижает трудозатраты и исключает риск повреждения покрытия при термической обработке
• Высокая несущая способность - подходит для тяжёлых лотков с большим количеством кабелей
• Равномерное цинкование по методу Сендзимира - защищает от коррозии даже на кромках и в зонах крепления
• Производство из стали толщиной 1,5 мм - гарантирует жёсткость и минимальную деформацию под нагрузкой
• Готовые профилированные отверстия - ускоряют установку лотков и минимизируют необходимость доработки

Ограничения применения

Консоль для потолочной стойки 200 мм КМ-профиль не рекомендуется использовать в условиях повышенной влажности, постоянного контакта с водой, агрессивными химикатами (например, кислотами, щелочами) или на открытом воздухе. Также не следует применять её там, где возможны ударные или вибрационные нагрузки выше 1 кН - это может вызвать деформацию или отказ крепления. Для внешних установок требуется дополнительная защита или использование изделий с более высокой степенью защиты IP.

Примеры использования

• Подвес лотков с силовыми кабелями в производственном цеху
• Монтаж кабельных каналов в серверной комнате
• Фиксация швеллеров для прокладки трубопроводов в административном здании
• Сборка инженерных систем в логистическом комплексе с высокой плотностью трасс

Практические советы

• Перед монтажом проверьте соответствие ширины лотка заявленному диапазону - 50–200 мм; слишком широкий лоток не будет надёжно закреплён.
• Используйте болты класса прочности 8.8 и гайки с пластиковыми шайбами для предотвращения самопроизвольного отвинчивания.
• При установке нескольких консолей на одной линии - выставляйте их строго по уровню, чтобы избежать перекоса лотка.
• Артикулы kst200 и lo1113 взаимозаменяемы - можно заказывать любой из них без изменения проекта.
• Не используйте консоль как самостоятельную опору - она рассчитана только на крепление к уже установленной потолочной стойке.
