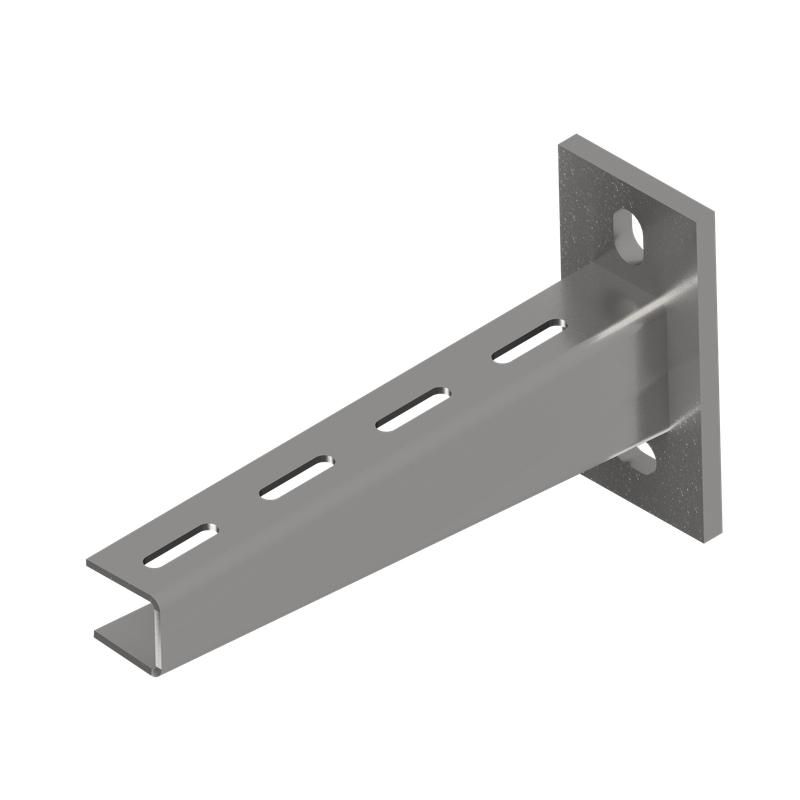

Консоль сварная усиленная тяжелая 300 мм | KSUT300 КМ-профиль LO14428

Консоль сварная усиленная тяжелая 300 мм КМ-профиль - это надёжный элемент системы КМ® для крепления металлических лотков на стенах и стойках при высоких механических нагрузках. Продукт изготовлен из оцинкованной стали, устойчив к коррозии и предназначен для внутренней установки в помещениях с сухим или слабоагрессивным климатом.

Назначение и область применения

Консоль сварная усиленная тяжелая 300 мм КМ-профиль применяется для монтажа кабельных лотков шириной от 50 до 300 мм на вертикальных поверхностях - стенах, колоннах, несущих профилях. Подходит для систем, где требуется повышенная жёсткость и долговечность: промышленные цеха, распределительные пункты, серверные комнаты, объекты энергетики и транспорта. Усиленная конструкция позволяет выдерживать значительную массу кабелей и оборудования без деформаций.

Технические характеристики

• Несущая способность: 4,66 кН (эквивалентно около 475 кг статической нагрузки)
• Материал: сталь оцинкованная электрохимическим способом
• Толщина стенки: 2,5 мм
• Ширина совмещаемого лотка: 50–300 мм
• Защитное покрытие: цинк (электрохимический, равномерный слой)
• Огнестойкость: да - не поддерживает горение, сохраняет форму при температурном воздействии
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускается эксплуатация в закрытых помещениях с контролируемой влажностью и без агрессивных газов
• Цвет: серый
• Тип монтажа: настенный, с использованием крепёжных элементов (саморезы, анкеры, болты - не входят в комплект)

Совместимость и монтаж

Консоль сварная усиленная тяжелая 300 мм КМ-профиль совместима со всеми лотками серии КМ-профиль, имеющими стандартизированные крепёжные отверстия. Монтаж выполняется без сварки: изделие фиксируется к бетонной, кирпичной или металлической поверхности с помощью подходящих крепёжных деталей (например, химических анкеров или метизов M8–M10). Для обеспечения прочности рекомендуется использовать минимум два крепления на консоль, особенно при максимальной нагрузке. Расстояние между точками крепления - не более 1,2 м. Перед установкой проверьте соответствие посадочного профиля лотка и зазора в кронштейне.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Огнестойкость подтверждена тестированием на устойчивость к открытому пламени и перегреву. Цинковое покрытие защищает от коррозии в соответствии с ISO 1461. Несущая способность рассчитана с коэффициентом запаса, что соответствует нормам безопасности для промышленных кабельных систем.

Преимущества

• Высокая жёсткость благодаря увеличенной толщине стали (2,5 мм) и сварной конструкции
• Равномерное цинковое покрытие продлевает срок службы даже в условиях повышенной влажности
• Не требует сварки при монтаже - снижает время установки и исключает риск повреждения покрытия
• Поддерживает работу в широком диапазоне температур, характерных для промышленных помещений
• Серый цвет не выгорает и легко сочетается с другими элементами кабельной трассы

Ограничения применения

Консоль сварная усиленная тяжелая 300 мм КМ-профиль не предназначена для:

• Наружной установки - несмотря на цинкование, длительное воздействие осадков и ультрафиолета снижает срок службы
• Агрессивных сред: пары кислот, щелочей, солевых растворов, хлора - возможна быстрая коррозия
• Частых ударных или вибрационных нагрузок выше 4,66 кН - превышение вызывает пластическую деформацию
• Монтажа на деревянные или гипсокартонные поверхности без дополнительного укрепления

Примеры использования

• Фиксация лотков с силовыми кабелями на стенах производственного цеха
• Подвеска кабельных каналов в серверной комнате с плотной укладкой проводов
• Крепление лотков к стальным стойкам в распределительных устройствах
• Обустройство кабельных трасс в логистических терминалах и на железнодорожных станциях

Практические советы

• Перед монтажом проверьте, чтобы ширина лотка не выходила за пределы 50–300 мм - иначе возникнет люфт или давление на крепёж
• Для длинных участков трассы используйте не менее двух консолей на каждые 1,5 м длины лотка
• Выбирайте крепёж с учётом типа основания: для бетона - анкера, для металла - саморезы по металлу с пресс-шайбой
• Не затягивайте крепёж слишком сильно - это может деформировать оцинкованную поверхность и нарушить целостность защиты
• При необходимости замены - консоль можно демонтировать без повреждения соседних элементов системы КМ-профиль
