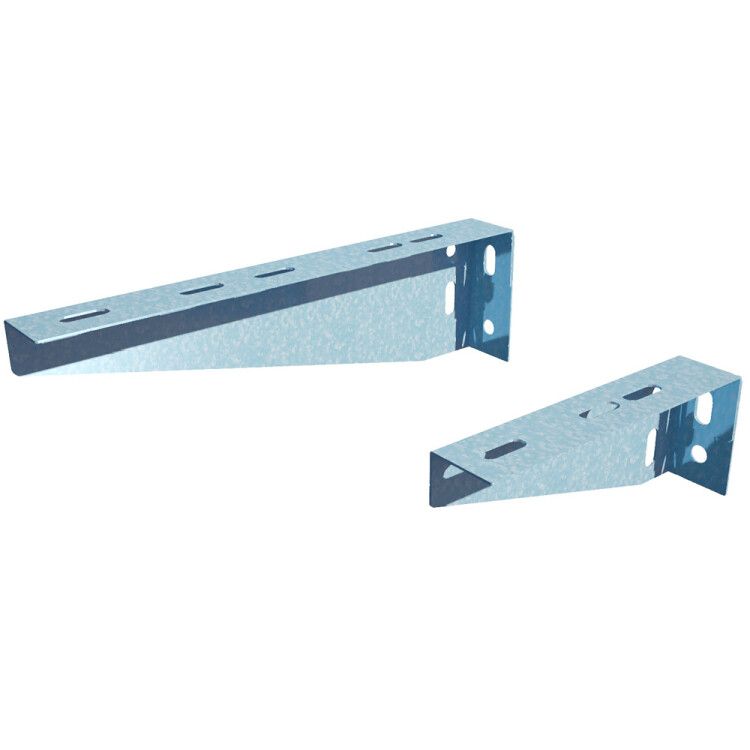

Консоль с опорой KSP100 осн.50-100 сталь КМ LO0851 КМ-Профиль

Консоль с опорой 100 мм сталь КМ-профиль - это надёжный кронштейн для крепления металлических лотков на стены и потолочные стойки без сварки. Продукт серии КМ-профиль подходит для внутренней установки в помещениях с умеренной влажностью, обеспечивает фиксацию лотков шириной до 100 мм с нагрузкой до 710 Н.

Назначение и область применения

Консоль с опорой 100 мм сталь КМ-профиль используется для монтажа металлических кабельных лотков в системах распределения проводов и кабелей. Подходит для установки на вертикальные поверхности (стены) и горизонтальные несущие элементы (потолочные стойки). Применяется в промышленных зданиях, цехах, офисах, серверных и телекоммуникационных помещениях. Не предназначена для открытых площадок или агрессивных сред.

Технические характеристики

• Несущая способность: 710 Н (эквивалентно около 72 кг силы)
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1,5 мм
• Ширина совместимого лотка: 50–100 мм
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях умеренного и холодного климата
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени
• Исполнение: опорный кронштейн - предназначен для жёсткой фиксации, не является гибким подвесом

Совместимость и монтаж

Консоль с опорой 100 мм сталь КМ-профиль совместима с лотками серии КМ-профиль шириной 50–100 мм. Для монтажа используются анкерные болты, дюбеля или закладные элементы - сварка не требуется. Расстояние между точками крепления зависит от нагрузки и типа основания; рекомендуется соблюдать шаг не более 1,5 м. Лоток фиксируется на консоли с помощью штатных зацепов или болтов, предусмотренных конструкцией лотка. Установка возможна на бетон, кирпич, металл и другие прочные основания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждает возможность эксплуатации в зонах с повышенными требованиями к пожаробезопасности. Покрытие по методу Сендзимира обеспечивает равномерную антикоррозийную защиту, что снижает риск повреждения при механическом контакте во время монтажа.

Преимущества

• Высокая несущая способность - позволяет использовать для тяжёлых лотков с большим количеством кабелей
• Отсутствие сварки - ускоряет монтаж, исключает необходимость в специализированном оборудовании
• Защита от коррозии - оцинковка по методу Сендзимира устойчивее к механическим повреждениям, чем обычное цинкование
• Готовое решение - не требует доработки, сразу готово к установке
• Поддержка стандартизированных решений - часть системы КМ-профиль, легко комбинируется с другими элементами

Ограничения применения

• Не применяется вне помещений - не рассчитана на постоянное воздействие осадков, прямого солнца или перепадов температур выше нормы
• Не подходит для агрессивных сред - химически активные пары, солевые растворы, кислоты могут повредить покрытие
• Запрещён монтаж на мягкие или пористые основания - гипсокартон, пеноблок, древесина не выдерживают нагрузку
• Не используется как самостоятельный несущий элемент - всегда требует соединения с лотком и жёсткой фиксацией к несущей конструкции

Примеры использования

• Фиксация лотков в цехах с автоматизированным оборудованием
• Монтаж кабельных трасс в серверных помещениях
• Распределение силовых и слаботочных кабелей в административных зданиях
• Обустройство электрощитовых комнат с плотной компоновкой оборудования

Практические советы

• Перед монтажом проверьте посадочный диаметр и тип крепления лотка - он должен точно подходить к профилю консоли
• При использовании нескольких консолей на одной линии - выравнивайте их по уровню, чтобы избежать перекоса лотка
• Для длинных участков (>3 м) используйте дополнительные поддерживающие элементы - даже при заявленной нагрузке прогиб может возникнуть
• При работе в помещениях с частыми влажными уборками - регулярно проверяйте состояние цинкового покрытия на предмет сколов
• Артикулы ksp100 и lo0851 - это один и тот же продукт, различаются только номера в каталогах поставщиков
