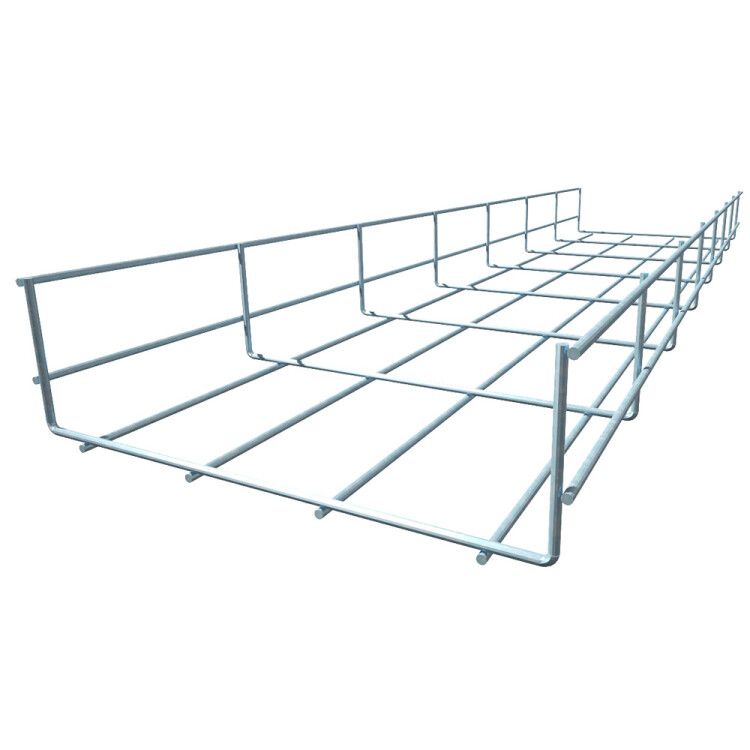

Лоток проволочный КМ-профиль 100х60, 3000 мм, 4 мм СИСТЕМА КМ LO0661

Лоток проволочный 100х60 L3000 мм, сталь 4 мм, оцинкованный, КМ-профиль - lightweight-решение для прокладки кабельных трасс внутри зданий. Благодаря открытой проволочной конструкции и оцинкованной стали, он устойчив к коррозии, легко монтируется и обеспечивает хорошую вентиляцию кабелей. Артикулы lo0661, pl60*100, pl60-100-3000 соответствуют одному продукту.

Назначение и область применения

Лоток проволочный 100х60 L3000 мм, сталь 4 мм, оцинкованный, КМ-профиль предназначен для прокладки силовых и слаботочных кабелей в помещениях. Подходит для промышленных цехов, офисных зданий, жилых комплексов, телекоммуникационных шкафов и распределительных пунктов. Идеально используется там, где важны легкий вес, быстрый монтаж и доступ к кабелям для обслуживания.

Технические характеристики

• Габариты: ширина 100 мм, высота 60 мм, длина 3000 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина проволоки: 4 мм
• Полезное сечение: 4443 мм2 - площадь для размещения кабелей без перегрузки
• Защитное покрытие: цинк - защищает от коррозии, не требует окраски
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к использованию в закрытых помещениях с контролируемым микроклиматом (температура от -40C до +40C, влажность до 80%)
• Цвет: серый - матовый, без глянца, не отражает свет

Совместимость и монтаж

Лоток проволочный 100х60 L3000 мм, сталь 4 мм, оцинкованный, КМ-профиль совместим с фиксирующими элементами, не требующими сверления:

• Безвинтовой соединитель BVS - для прямого соединения двух лотков
• Соединительный комплект PSK - для угловых поворотов и ответвлений
• Перфорированный соединитель PSP + крепление SK20 - для надежного стыка на несущих конструкциях

Крепится к стенам, потолкам или металлическим профилям через хомуты, кронштейны или анкерные болты. Максимальный шаг опор - 1,5 метра при равномерной нагрузке. Для крепления кабелей используются пластиковые стяжки или кабельные зажимы - они не нарушают целостность оцинкованного покрытия.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждена испытаниями на воспламеняемость. Цинковое покрытие соответствует нормам по антикоррозийной защите для внутренних установок. Не содержит токсичных веществ, безопасен для работы вблизи людей.

Преимущества

• Минимальный вес - снижает нагрузку на несущие конструкции и ускоряет монтаж
• Открытая решётчатая структура - обеспечивает естественный теплообмен, предотвращает перегрев кабелей
• Высокая ремонтопригодность - любой кабель можно заменить без демонтажа всего участка
• Не требует дополнительной защиты - оцинкованная сталь служит десятилетиями в сухих условиях
• Экономия на аксессуарах - минимум деталей для сборки трассы

Ограничения применения

Лоток проволочный 100х60 L3000 мм, сталь 4 мм, оцинкованный, КМ-профиль не предназначен для:

• Улицы, открытых площадок, дождевых зон - даже при наличии цинка, длительный контакт с влагой вызывает коррозию
• Агрессивных сред - пары кислот, щелочей, солей, химических выбросов
• Зонах с постоянным механическим ударным воздействием - например, рядом с движущимся оборудованием
• Подземных кабельных канализаций - недостаточная прочность против давления грунта

Примеры использования

• Прокладка кабелей питания и управления в цехах с конвейерными линиями
• Системы связи и видеонаблюдения в административных зданиях
• Кабельные трассы в серверных комнатах и распределительных щитах
• Освещение и автоматика в торговых центрах и больницах

Практические советы

• При заказе учитывайте длину 3000 мм - для длинных трасс используйте соединители, чтобы избежать перегиба
• Посадочный диаметр проволоки 4 мм - не используйте слишком толстые кабельные пучки, чтобы не деформировать ячейки
• Проверьте соответствие ширины лотка (100 мм) и высоты (60 мм) вашим кабелям - рекомендуем заполнять не более 60–70% полезного сечения
• При работе в помещениях с повышенной влажностью (например, бани, прачечные) лучше выбрать лоток из нержавеющей стали
• Для удобства транспортировки и хранения - храните лотки в вертикальном положении, чтобы избежать прогиба
