Проволочный лоток 35х100 L3000 мм - PL35-100-3000 КМ-Профиль LO0650

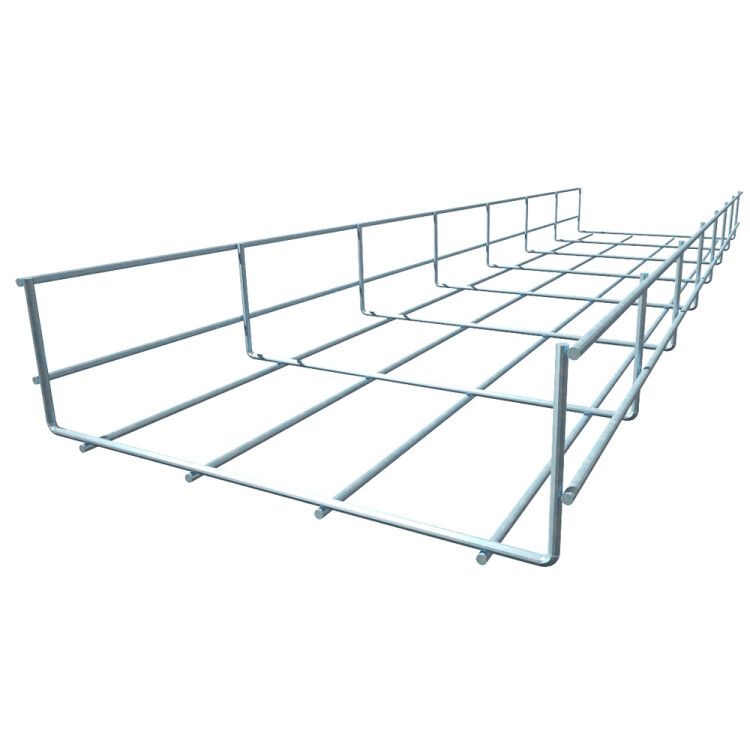

Лоток проволочный 100х35 L3000 мм, сталь 4 мм, оцинкованный, КМ-профиль - lightweight-элемент для прокладки кабельных трасс внутри зданий. Благодаря открытой решётчатой конструкции и оцинкованной стали, он устойчив к коррозии, легко монтируется и обеспечивает естественный теплообмен. Артикулы lo0650, pl35-100-3000 и pl35*100*3000 соответствуют одному продукту - лотку проволочному 100х35 L3000 мм, сталь 4 мм, оцинкованный, КМ-профиль.

Назначение и область применения

Лоток проволочный 100х35 L3000 мм, сталь 4 мм, оцинкованный, КМ-профиль предназначен для прокладки силовых и слаботочных кабелей внутри помещений. Подходит для промышленных цехов, офисных зданий, жилых комплексов, телекоммуникационных шкафов и распределительных пунктов. Идеально используется там, где важны лёгкий вес, доступ к кабелям и хорошая вентиляция трассы.

Технические характеристики

• Габариты: ширина 100 мм, высота 35 мм, длина 3000 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина проволоки: 4 мм
• Полезное сечение: 2323 мм2 - площадь для размещения кабелей
• Защитное покрытие: цинк - защищает от коррозии
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью
• Цвет: серый

Совместимость и монтаж

Лоток проволочный 100х35 L3000 мм, сталь 4 мм, оцинкованный, КМ-профиль монтируется на кронштейны, подвесы или к стенам с помощью хомутов. Для соединения секций используются:

• Безвинтовой соединитель BVS - быстрое и надёжное соединение без инструментов
• Специальный соединительный комплект PSK - для прочного стыка с фиксацией
• Перфорированный соединитель PSP + SK20 - комбинированный вариант для усиления соединения

Не требуется сварка или болты. Кабели крепятся через пластиковые стяжки или кабельные зажимы - они легко фиксируются на проволоках лотка.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждает безопасность при возгорании. Цинковое покрытие снижает риск электрохимической коррозии. Материал не содержит токсичных веществ, допущен для внутренней прокладки в жилых и общественных зданиях.

Преимущества

• Минимальный вес - удобен для транспортировки и установки
• Открытая конструкция - позволяет видеть состояние кабелей, легко добавлять новые линии
• Естественная вентиляция - снижает нагрев кабелей, продлевает срок службы изоляции
• Высокая механическая прочность - проволока 4 мм выдерживает нагрузку от кабелей без деформации
• Запас по грузоподъёмности - полезное сечение 2323 мм2 позволяет разместить значительную массу кабелей

Ограничения применения

Лоток проволочный 100х35 L3000 мм, сталь 4 мм, оцинкованный, КМ-профиль не рекомендуется использовать:

• На открытом воздухе - цинк со временем окисляется при постоянном контакте с осадками
• В агрессивных средах - пары кислот, щелочей, солевых растворов разрушают покрытие
• В условиях повышенной влажности (>80%) - возможна точечная коррозия
• Как несущую конструкцию для тяжёлых труб или оборудования - рассчитан только на кабельные нагрузки

Примеры использования

• Прокладка кабелей управления на заводах и в автоматизированных линиях
• Распределение сетей Ethernet, видеонаблюдения и телефонии в офисах
• Обустройство кабельных трасс в серверных и телеком-шкафах
• Электроснабжение лифтов, эскалаторов, систем вентиляции
• Монтаж временных трасс на стройплощадках - легко демонтируется и перемещается

Практические советы

• При проектировании трассы учтите радиус изгиба - не менее 10×высоты лотка (350 мм), чтобы не повредить проволоки
• Для длинных участков используйте компенсационные переходы - при изменении температуры металл расширяется
• При необходимости увеличить несущую способность - усильте опоры каждые 1–1,5 метра
• Выбирайте соединители того же бренда - совместимость гарантирована для КМ-профиля
• Проверьте посадочный диаметр крепёжных элементов - стандартные хомуты подходят для проволоки 4 мм
