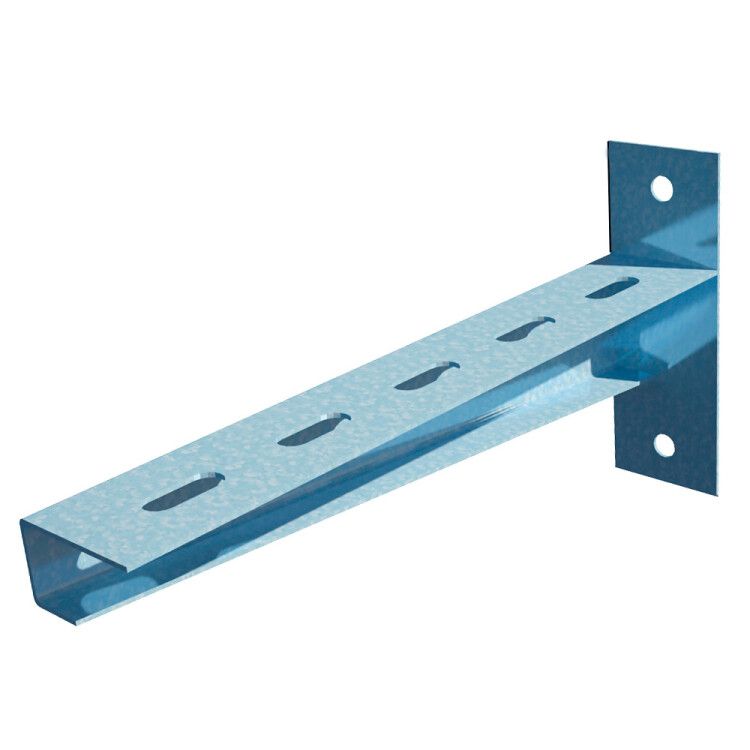

Консоль сварная KS500 HD осн.50-500 сталь гор. оцинк. КМ LO3002 КМ-Профиль

Консоль сварная 500 мм сталь горячее оцинкование КМ-профиль - это надёжный элемент системы КМ® для крепления металлических кабельных лотков к стенам, стойкам или профилям. Благодаря оцинкованной стали и прочной конструкции, этот продукт подходит для длительной эксплуатации в условиях повышенной влажности, на улице и в коррозийно активной среде.

Назначение и область применения

Консоль сварная 500 мм сталь горячее оцинкование КМ-профиль предназначена для монтажа кабельных лотков шириной от 50 до 500 мм на вертикальных поверхностях. Она обеспечивает жёсткую фиксацию трассы без необходимости сварки - достаточно использовать болтовые соединения. Применяется в промышленных объектах, энергообъектах, транспортных терминалах, на открытых площадках и в помещениях с высокой влажностью - например, в насосных станциях, холодильных камерах или наружных кабельных трассах.

Технические характеристики

• Несущая способность: 1,63 кН - позволяет безопасно удерживать лотки с кабелями массой до 166 кг
• Материал: сталь оцинкованная методом горячего погружения (соответствует ГОСТ 9.307-89)
• Толщина стенки: 2 мм - обеспечивает достаточную жёсткость при минимальном весе
• Ширина лотка: совместима с лотками 50–500 мм
• Тип кронштейна: настенный - монтируется исключительно на плоские вертикальные поверхности
• Огнестойкость: да - не поддерживает горение, сохраняет форму при воздействии температур
• Климатическое исполнение: О1/О4 - работает при температурах от −40 C до +40 C, в условиях повышенной влажности и агрессивной среды
• Цвет: серый - соответствует цвету оцинкованной стали после пассивации

Совместимость и монтаж

Консоль сварная 500 мм сталь горячее оцинкование КМ-профиль совместима с любыми металлическими лотками серии КМ-профиль и аналогичными изделиями с шагом крепёжных отверстий 50 мм. Для установки используются анкерные болты, дюбели или закладные элементы в бетон, кирпич или металл. Максимальный шаг между консолями - 1,5 метра при максимальной нагрузке. Установка возможна на гладкие поверхности; для шероховатых или неровных стен рекомендуется предварительная выравнивающая планка. Отверстия для крепления уже просверлены - не требуют доработки.

Безопасность и стандарты

• Горячее цинкование по ГОСТ 9.307-89 - гарантирует долговечную антикоррозийную защиту
• Климатическое исполнение О1/О4 по ГОСТ 15150-69 - подтверждено для работы в условиях повышенной влажности и перепадов температур
• Огнестойкость - соответствие требованиям пожарной безопасности для кабельных систем

Преимущества

• Высокая несущая способность - допускает монтаж длинных участков лотков с плотной заполненностью кабелями
• Устойчивость к коррозии - благодаря горячему цинкованию срок службы превышает 25 лет даже на открытом воздухе
• Не требует сварки - экономит время монтажа и снижает риск повреждения покрытия
• Работает в экстремальных условиях - подходит для зимних регионов и помещений с постоянной влажностью
• Совместима с другими элементами системы КМ-профиль - легко формирует единую трассу без адаптеров

Ограничения применения

• Не предназначен для крепления к деревянным или пластиковым поверхностям - требуется жёсткая основа (бетон, кирпич, сталь)
• Не рассчитана на динамические нагрузки - не применяется там, где есть вибрации оборудования (например, рядом с компрессорами)
• Запрещён монтаж в зонах с химически агрессивными парами (концентрация кислот, щелочей выше нормы)
• Не следует использовать в качестве опоры для трубопроводов или тяжёлого оборудования - только для кабельных лотков

Примеры использования

• Монтаж кабельного лотка в подвале тепловой станции - защищён от сырости и механических ударов
• Наружная трасса на промплощадке - выдерживает перепады температур и осадки
• Лоток в цеху пищевой промышленности - не ржавеет при частой мойке
• Подключение распределительных щитов в офисном здании - эстетично и надёжно

Практические советы

• Выбирая консоль, проверьте ширину вашего лотка - он должен полностью укладываться на опору, не выступая за её край
• При монтаже на бетон используйте анкеры M10 или M12 - они обеспечивают необходимую удерживающую силу
• Если лоток длиннее 3 метров, увеличьте количество консолей - интервал не более 1,5 м
• Перед установкой удалите с поверхности стены пыль и грязь - это повысит надёжность крепления
• Артикулы ks500 hd и lo3002 - это один и тот же продукт, различаются только внутренние номера поставщика
