Консоль сварная KS500 осн.50-500 сталь КМ LO1109 КМ-Профиль

Консоль сварная 500 мм, сталь КМ-профиль - это надежный элемент системы КМ® для крепления металлических лотков к стенам. Артикулы lo1109 и ks500 обеспечивают устойчивую фиксацию кабельных трасс в помещениях с умеренной влажностью, обеспечивая гибкость монтажа за счет перфорированной конструкции.

Назначение и область применения

Консоль сварная 500 мм, сталь КМ-профиль предназначена для установки кабельных лотков на вертикальные поверхности - стены, колонны, балки. Подходит для внутреннего монтажа в административных, промышленных и коммунальных зданиях. Используется там, где требуется жесткая и долговечная опора для тракта кабелей, особенно когда необходимо регулировать расстояние между лотком и стеной.

Технические характеристики

• Длина: 500 мм
• Несущая способность: 1,63 кН (эквивалентно около 166 кг равномерно распределённой нагрузки)
• Материал: сталь оцинкованная электрохимическим способом
• Толщина стенки: 2 мм
• Покрытие: цинк - антикоррозийное, без краски
• Ширина совместимых лотков: от 50 до 500 мм
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40C до +40C, в условиях повышенной влажности, но без постоянного контакта с водой
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности

Совместимость и монтаж

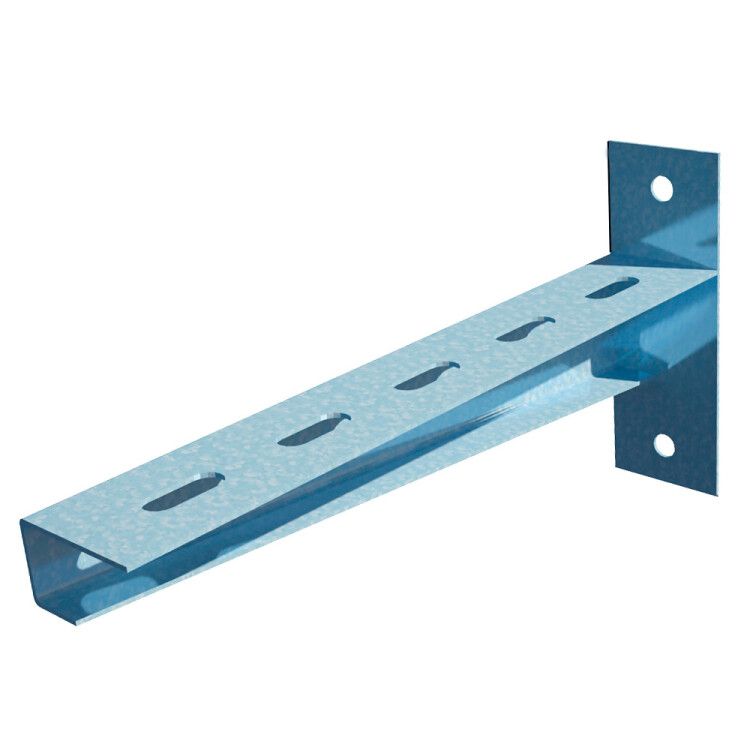

Консоль сварная 500 мм, сталь КМ-профиль имеет П-образную форму с приваренной к основанию планкой. На этой планке расположены два круглых отверстия для крепления к стене с помощью анкеров, болтов М8–М10 или саморезов по бетону. Перфорация на обоих ребрах консоли позволяет закреплять лотки на любом шаге - от 50 до 500 мм от стены. Совместима со всеми типами металлических лотков серии КМ-профиль и аналогичными изделиями с шириной до 500 мм.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Огнестойкость подтверждается составом стали и отсутствием легкоплавких компонентов. Цинковое покрытие снижает риск возникновения электрокоррозии при контакте с другими металлами. Для безопасной работы рекомендуется соблюдать нормы электромонтажа, установленные ПУЭ и СП 31-110-2003.

Преимущества

• Высокая прочность благодаря толщине 2 мм и сварному соединению
• Гибкий монтаж: можно фиксировать лоток на любой высоте за счёт перфорации
• Защита от коррозии - цинкование увеличивает срок службы в помещениях с умеренной влажностью
• Не требует дополнительной окраски - готово к использованию сразу после доставки
• Подходит для систем с высокими требованиями к огнестойкости

Ограничения применения

• Не предназначен для наружной установки - даже при наличии защиты IP не гарантируется герметичность
• Не рекомендуется использовать в агрессивных средах: химические производства, морской воздух, места с частыми мойками
• Запрещено применять в качестве несущего элемента для оборудования массой более 166 кг
• Не следует использовать в условиях постоянного воздействия воды или паровой среды - цинк может выгореть

Примеры использования

• Фиксация лотков в серверных помещениях и распределительных щитовых
• Монтаж кабельных трасс на стенах производственных участков, цехов, складов
• Обустройство проводки в офисах, больницах, школах при замене старых систем
• Установка в подземных переходах и технических коридорах с контролируемым микроклиматом

Практические советы

• Перед монтажом проверьте, что стена выдержит нагрузку - используйте анкеры подходящего типа для бетона, кирпича или газобетона
• При необходимости удлинения трассы - несколько консолей можно располагать друг под другом с шагом не менее 800 мм
• Для удобства сборки используйте шаблон: отметьте точки крепления на стене через каждые 50 мм, чтобы точно попасть в перфорацию
• Не затягивайте крепеж слишком сильно - это может деформировать тонкостенную сталь
• Артикулы lo1109 и ks500 взаимозаменяемы - выбирайте по наличию на складе
