Консоль сварная KS100 осн.50-100 сталь КМ LO1105 КМ-Профиль

Консоль сварная сталь КМ-профиль 100 мм - это надежный кронштейн для монтажа металлических лотков на стенах. Изделие обеспечивает жесткую фиксацию кабельной трассы с высокой нагрузочной способностью и предназначено для внутренних установок в помещениях с умеренным климатом. Бренд КМ-профиль и артикулы lo1105 / ks100 указывают на принадлежность к системе КМ®, стандартизированной для промышленной автоматизации.

Назначение и область применения

Консоль сварная сталь КМ-профиль 100 мм применяется для крепления металлических кабельных лотков шириной 50–100 мм к вертикальным поверхностям: бетонным стенам, металлоконструкциям, перегородкам. Подходит для прокладки силовых и слаботочных кабелей в цехах, серверных, распределительных пунктах, трансформаторных подстанциях. Элемент работает как опора, выдерживая вес лотка с кабелями до 4,85 кН.

Технические характеристики

• Тип: настенный кронштейн (сварная консоль)
• Несущая способность: 4,85 кН (эквивалентно ~495 кг статической нагрузки)
• Материал: сталь оцинкованная электрохимическим методом
• Толщина стенки: 1,5 мм
• Ширина совместимого лотка: 50–100 мм
• Покрытие: цинк (защита от коррозии)
• Цвет: серый
• Климатическое исполнение: У1, УХЛ1, УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени

Совместимость и монтаж

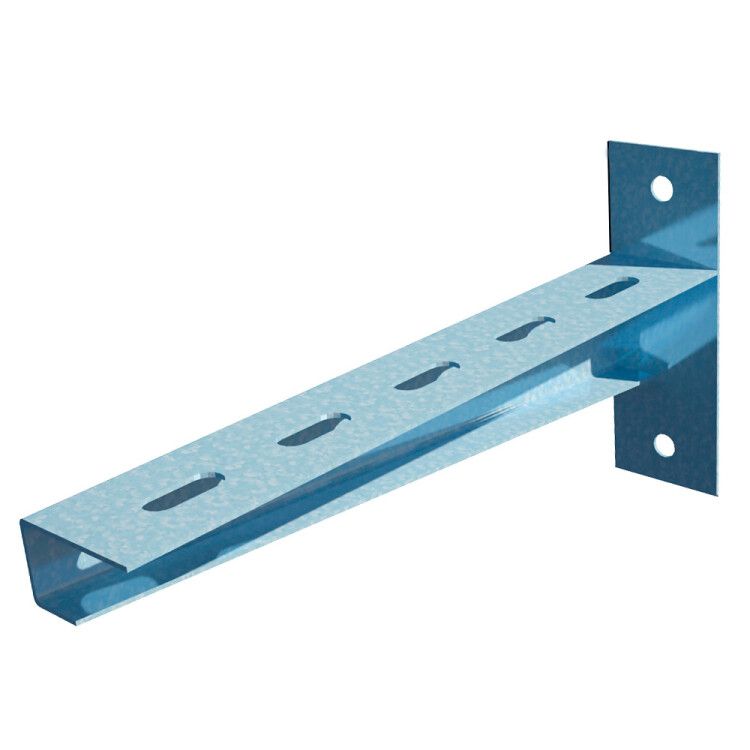

Консоль сварная сталь КМ-профиль 100 мм имеет П-образную форму с приваренной к основанию планкой. На этой планке расположены два круглых отверстия под крепеж - болты, анкеры или саморезы. Для монтажа требуется минимум два крепежных элемента, соответствующих типу стены (бетон, кирпич, металл). Перфорация на обоих ребрах консоли позволяет фиксировать лотки на расстоянии от 10 до 100 мм от поверхности стены - гибкость в выборе зазора снижает риск механического контакта с другими элементами.

Совместима со всеми лотками серии КМ-профиль. Не требует специальных инструментов - достаточно шуруповерта, уровня и сверла подходящего диаметра.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждена испытаниями на устойчивость к открытому пламени. Цинковое покрытие защищает от электрохимической коррозии, что важно для долговечности в условиях возможного конденсата. Материал не содержит токсичных компонентов, безопасен при монтаже и эксплуатации.

Преимущества

• Высокая несущая способность - подходит для тяжелых кабельных трасс
• Гибкая регулировка положения лотка благодаря перфорации на ребрах
• Оцинкованная сталь обеспечивает длительный срок службы даже в условиях повышенной влажности
• Огнестойкость повышает безопасность объекта в случае возгорания
• Простота монтажа - не нужна сварка на месте, только крепеж

Ограничения применения

Не рекомендуется использовать вне помещений без защиты от прямого попадания осадков - хотя цинк защищает от коррозии, постоянное увлажнение может снизить срок службы. Также не следует применять в агрессивных химических средах (например, рядом с кислотными или щелочными выбросами). Не предназначен для горизонтального крепления к потолку без дополнительной фиксации - конструкция рассчитана на вертикальную нагрузку.

Примеры использования

• Фиксация лотков в цехе с конвейерами - где нужны четкие маршруты кабелей
• Монтаж кабельных трасс в серверной комнате - для организации воздушного канала между лотком и стеной
• Подключение оборудования на производстве - когда необходимо сместить лоток от трубопровода или другого препятствия
• Обновление старой проводки - замена деревянных креплений на более прочные и огнеупорные

Практические советы

• Перед монтажом проверьте глубину отверстий в стене - для бетона используйте анкера M8 или M10, для кирпича - химические анкеры
• Учитывайте посадочный диаметр: отверстия в консоли рассчитаны под крепеж Ø8–Ø10 мм
• Если лоток длиннее 2 м, устанавливайте консоль через каждые 1,2–1,5 м - чтобы избежать прогиба
• При использовании нескольких консолей выставляйте их на одном уровне - это исключит перекос лотка
• Артикулы lo1105 и ks100 - это один и тот же продукт; различаются только номера в каталогах поставщиков
