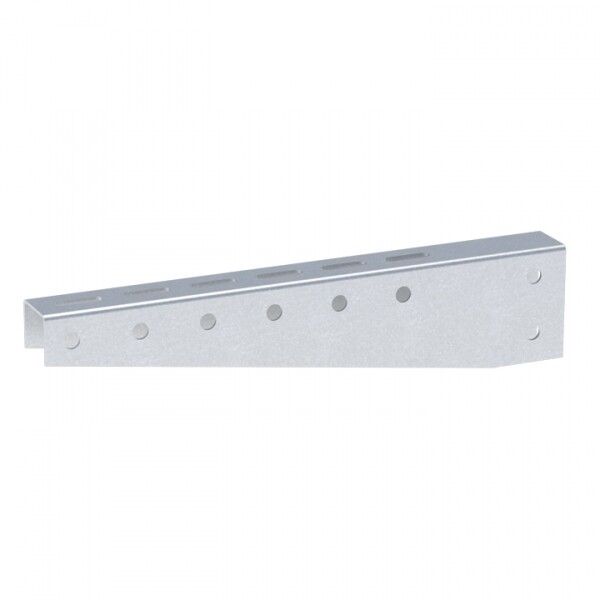

Консоль без опоры осн.100 1.5мм сталь EKF ko100-1.5

Консоль без опоры 100мм, сталь 1.5мм от EKF - это компактный кронштейн для фиксации кабельных лотков шириной до 100 мм. Артикул ko100-1,5 из серии EKF-Line предназначен для легких и средних нагрузок, особенно там, где важна скорость монтажа и минимальная глубина установки.

Назначение и область применения

Консоль без опоры 100мм, сталь 1.5мм используется для крепления кабельных лотков к стенам, потолкам или другим вертикальным поверхностям. Подходит для прокладки слаботочных и силовых кабелей в условиях, где требуется компактное решение без выступающих элементов. Применяется в промышленности, медицинских учреждениях, научных лабораториях, школах, офисах и жилых зданиях.

Технические характеристики

• Тип изделия: Консоль без опоры
• Максимальная ширина лотка: 100 мм
• Толщина стали: 1,5 мм
• Материал: Сталь с горячим цинкованием
• Цвет: Серый
• Угол регулировки: 0–90° - позволяет менять положение лотка под нужным углом
• Исполнение: Опорный кронштейн (не самостоятельная опора, требует сочетания с профилем)
• Гарантия: 36 месяцев

Совместимость и монтаж

Консоль без опоры 100мм, сталь 1.5мmm не устанавливается самостоятельно. Она предназначена исключительно для крепления к профилю типа pp35120-1,5 (120 мм) или pp35180-1,5 (180 мм). Профиль служит основанием, а консоль - крепежным элементом, который фиксирует лоток сверху. Установка выполняется болтовым соединением через предварительно просверленные отверстия. Для надежности проверьте соответствие шага отверстий на профиле и консоли перед монтажом.

Безопасность и стандарты

Покрытие горячим цинком обеспечивает долговечную защиту от коррозии даже во влажных и агрессивных средах. Соответствует требованиям ГОСТ Р 50571 и нормам безопасности для электроустановок в помещениях различного назначения. Горячее цинкование соответствует ISO 1461.

Преимущества

• Легкий вес и тонкая форма снижают нагрузку на крепление
• Регулируемый угол 0–90° позволяет адаптировать направление лотка под условия трассировки
• Высокая прочность за счет толщины стали 1,5 мм
• Защита от коррозии - цинкование гарантирует срок службы более 10 лет в закрытых помещениях
• Совместимость с серийными профилями EKF-Line - упрощает сборку системы

Ограничения применения

• Не подходит для тяжелых кабельных систем - максимальная нагрузка рассчитана на лотки шириной до 100 мм с легкими кабелями
• Требует обязательного использования профиля pp35120-1,5 или pp35180-1,5; не работает как автономная опора
• Не рекомендуется для открытых площадок без защиты от осадков - хотя покрытие устойчиво, длительное воздействие воды может снизить срок службы
• Запрещено использовать с профилями других производителей без проверки геометрической совместимости

Примеры использования

• Фиксация лотков с сетевыми кабелями в серверных комнатах больниц
• Прокладка сигнализационных проводов в учебных классах
• Монтаж кабелей управления на производственных участках с ограниченным пространством
• Обустройство кабельных трасс в административных зданиях с высокими потолками

Практические советы

• Перед монтажом убедитесь, что профиль pp35120-1,5 или pp35180-1,5 установлен ровно - искривление повлияет на равномерность распределения нагрузки
• При использовании нескольких консолей на одном лотке соблюдайте интервал не более 800 мм между точками крепления
• Для лотков с большим количеством кабелей используйте два ряда консолей - один на каждом борту лотка
• Проверяйте наличие всех крепежных элементов (болты, гайки, шайбы) - они не входят в комплект и должны быть заказаны отдельно
• Артикул ko100-1,5 легко заменяем - он стандартизирован внутри серии EKF-Line, поэтому запасные части всегда доступны
