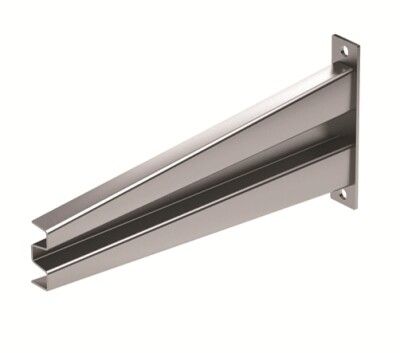

Консоль для тяжелых нагрузок 700мм сварная, горячеоцинкованная | BBH8070HDZ DKC ДКС

Консоль для тяжелых нагрузок 700 мм сварная горячеоцинкованная - это надежный опорный кронштейн от DKC (ДКС), артикул bbh8070hdz, предназначенный для удержания кабельных лотков с большими массами в промышленных и агрессивных средах.

Назначение и область применения

Консоль bbh8070hdz используется для крепления кабельных лотков шириной 700 мм, где требуется высокая механическая прочность. Подходит для установки в промышленных зонах: заводские цеха, энергообъекты, транспортные терминалы, объекты с повышенной влажностью и химической активностью воздуха. Монтируется на вертикальные поверхности - стены, колонны, перегородки. Предназначена для работы с лотками из серии B5 Combitech.

Технические характеристики

• Несущая способность: 11,2 кН (эквивалентно около 1140 кг статической нагрузки)
• Ширина лотка: 700 мм
• Тип кронштейна: опорный, сварной
• Материал: сталь с горячим цинкованием
• Толщина металла: 5 мм
• Угол установки: 90° (перпендикулярное крепление к стене)
• Цвет: серый
• Огнестойкость: соответствует требованиям пожарной безопасности
• Защитное покрытие: горячее цинкование - слой цинка до 70–100 мкм, обеспечивающий долговечную антикоррозийную защиту

Совместимость и монтаж

Консоль bbh8070hdz совместима с профилями кабельных лотков следующих типов: BPV-41, BPD-41, BPM-54. Устанавливается на стену с помощью анкеров или болтов через предварительно просверленные отверстия. Для точного монтажа рекомендуется использовать уровень и проверить соответствие шага крепежных отверстий на профиле лотка. Горячее цинкование позволяет выполнять монтаж даже во влажных помещениях без дополнительной защиты.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и не выделяет токсичных веществ при нагреве. Защитное покрытие выполнено по ГОСТ 14771-76 (горячее цинкование). Конструкция рассчитана на длительную работу в условиях температур от -40C до +60C.

Преимущества

• Высокая жесткость за счет толщины стали 5 мм и сварной конструкции
• Горячее цинкование обеспечивает защиту от коррозии в течение 15+ лет даже в агрессивных средах
• Поддерживает большие нагрузки - до 11,2 кН, что делает её подходящей для массивных кабельных систем
• Не требует периодического обслуживания благодаря однородному покрытию
• Совместима с популярными профилями B5 Combitech - снижает риск ошибок при комплектации системы

Ограничения применения

• Не предназначен для подвесного монтажа - только крепление на вертикальную плоскость
• Не следует применять в средах с постоянным воздействием кислот, щелочей или солевых растворов без дополнительной защиты
• Запрещено использование в качестве несущего элемента для трубопроводов, оборудования или других нагрузок, отличных от кабельных лотков
• При использовании с лотками другого типа (не BPV/BPD/BPM) возможны проблемы с фиксацией - необходимо проверять совпадение геометрии

Примеры использования

• Фиксация 700-мм лотка с силовыми кабелями на стене распределительной подстанции
• Монтаж кабельной трассы в цехе металлургического завода с высокой влажностью и паром
• Установка в подземном тоннеле метрополитена, где есть риск конденсата и химических испарений
• Обустройство кабельных путей на нефтеперерабатывающем предприятии

Практические советы

• Перед монтажом проверьте, чтобы ширина лотка точно соответствовала 700 мм - отклонение более +-5 мм может нарушить контакт с кронштейном
• При установке используйте анкеры класса прочности не ниже 8.8, особенно в бетонных основаниях
• Если крепится несколько консолей подряд - соблюдайте равномерный интервал между ними (рекомендуется не более 1,5 м)
• Для продления срока службы в экстремальных условиях можно дополнительно обработать места сварных швов специальной краской на основе цинка
• Артикул bbh8070hdz - часть серии B5 Combitech; для полной совместимости используйте все компоненты этой же серии
