Консоль с опорой ML осн.600 сталь DKC BBL5560 ДКС

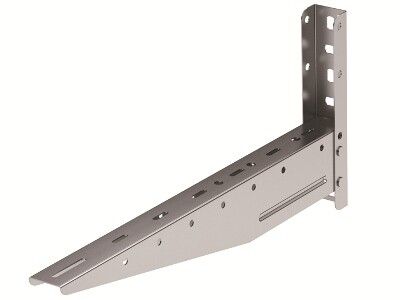

Консоль с опорой ML осн. 600 мм сталь от DKC (ДКС) — это надёжный настенный кронштейн из оцинкованной стали для фиксации кабельных лотков шириной до 600 мм. Артикул bbl5560 входит в серию B5 Combitech и предназначен для промышленного монтажа в условиях УХЛ2.

Назначение и область применения

Консоль с опорой ML осн. 600 мм сталь используется для крепления кабельных лотков к вертикальным поверхностям — стенам, колоннам, перегородкам. Подходит для систем распределения силовых и слаботочных кабелей в цехах, АЗС, трансформаторных подстанциях, объектах ЖКХ и других зонах с высокими требованиями к прочности и огнестойкости.

Технические характеристики

• Материал: сталь толщиной 1,5 мм с оцинкованным покрытием — устойчиво против коррозии
• Несущая способность: 1600 Н (эквивалентно нагрузке около 160 кг при равномерном распределении)
• Угол установки: 90 градусов — обеспечивает горизонтальное положение лотка
• Ширина совместимого лотка: 600 мм — соответствует стандартному размеру лотков серии B5 Combitech
• Климатическое исполнение: УХЛ2 — допускает работу при температуре от −40 °C до +40 °C и повышенной влажности
• Огнестойкость: да — материал не поддерживает горение, соответствует нормам пожарной безопасности
• Цвет: серый — единая цветовая гамма с другими элементами системы B5 Combitech

Совместимость и монтаж

Консоль с опорой ML осн. 600 мм сталь совместима с кабельными лотками серии B5 Combitech и крепится двумя способами:

• На стену через предварительно просверленные отверстия — используйте анкерные болты или дюбели подходящего типа
• В профили BPM-29 и BPL-29 — за счёт специальных выступов, обеспечивающих быстрое и жёсткое соединение
• В наклонные подвесы BSV-29 — позволяет изменить угол наклона трассы при необходимости

Тип крепления — винтовой. Для монтажа требуются шурупы M8 или аналогичные по размеру. Готовые отверстия позволяют выполнять сборку без дополнительной обработки.

Безопасность и стандарты

Консоль с опорой ML осн. 600 мм сталь изготовлена в соответствии с требованиями к механической прочности и огнестойкости для промышленных электроустановок. Оцинкованное покрытие снижает риск коррозии в агрессивных средах. Сертифицирована для работы в помещениях категории УХЛ2 — подходит для холодных и влажных условий, включая открытые площадки с частичным укрытием.

Преимущества

• Высокая несущая способность — выдерживает тяжёлые лотки с плотной укладкой кабелей
• Готовая совместимость с системой B5 Combitech — минимизирует время монтажа и исключает адаптацию компонентов
• Огнестойкий материал — повышает безопасность при аварийных ситуациях
• Оцинковка — продлевает срок службы даже в условиях повышенной влажности
• Универсальные точки крепления — поддерживают несколько вариантов установки

Ограничения применения

• Не предназначена для крепления лотков шириной более 600 мм — возможен прогиб и потеря устойчивости
• Не рекомендуется использовать в местах постоянного воздействия открытого пламени или сварочных работ
• Не подходит для монтажа в условиях сильной химической агрессии (например, кислотные пары) — оцинковка имеет ограниченную стойкость к таким средам
• При использовании в наклонных подвесах BSV-29 требуется проверка балансировки всей трассы — увеличенный вес может потребовать усиления креплений

Примеры использования

• Фиксация лотков вдоль стен технологического корпуса на заводе
• Подвеска кабельных трасс в подвале тепловой станции
• Монтаж вдоль проходов на АЗС для питания световых указателей и контрольных устройств
• Обустройство кабельных путей в распределительных пунктах с высокой плотностью проводов

Практические советы

• Перед монтажом проверьте, что посадочная ширина лотка точно соответствует 600 мм — отклонение даже на 2–3 мм может вызвать неплотное соединение
• При креплении к бетонной стене используйте анкеры класса A4 или выше — они выдерживают нагрузку 1600 Н
• Если лоток заполнен кабелями на 80% и более, уменьшите шаг между консолями до 1 метра — это повысит устойчивость
• При использовании в сочетании с подвесами BSV-29 обязательно закрепите все элементы в одной плоскости — перекосы вызывают напряжение в лотках
• Артикул bbl5560 можно комбинировать с другими деталями серии B5 Combitech без переходников — система спроектирована как единый модуль
