Консоль BM осн.600, горячеоцинкованная | BBM5060HDZ DKC ДКС

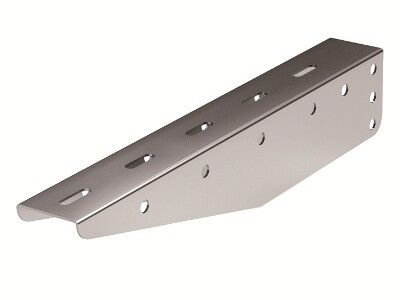

Консоль основание 600 мм горячеоцинкованная от DKC (ДКС), артикул bbm5060hdz, предназначена для надёжного крепления кабельных лотков в профилях BPL-29 и BPM-29. Изделие из стали с горячим цинкованием обеспечивает долгий срок службы даже в агрессивной среде.

Назначение и область применения

Консоль основание 600 мм горячеоцинкованная используется для монтажа кабельных трасс на стенах, потолках или в конструкциях с наклонными элементами. Подходит для установки лотков шириной до 600 мм в системах распределения силовых и слаботочных кабелей. Применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре и других местах с повышенной влажностью, запылённостью или химической активностью окружающей среды.

Технические характеристики

• Ширина лотка: 600 мм - соответствует стандартным размерам кабельных лотков этой категории
• Материал: сталь оцинкованная - прочная и устойчивая к деформациям
• Защитное покрытие: горячее цинкование - формирует плотный, равномерный слой цинка, защищающий металл от коррозии
• Угол: 90 град. - позволяет фиксировать лоток перпендикулярно поверхности крепления
• Несущая способность: 1,4 кН - выдерживает нагрузку до 140 кг при равномерном распределении веса
• Толщина материала: 1,5 мм - достаточна для жёсткости и устойчивости к механическим воздействиям
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ(1,5) - рассчитана на работу в условиях умеренного и холодного климата, включая помещения с повышенной влажностью
• Цвет: серый - единообразный внешний вид при комплектации всей системы

Совместимость и монтаж

Консоль основание 600 мм горячеоцинкованная совместима исключительно с профилями серии B5 Combitech: BPL-29 и BPM-29. Также допускается крепление через наклонные подвесы BSV-29. Монтаж выполняется болтовым соединением - требуется предварительное сверление отверстий в профиле. Для точного расположения рекомендуется использовать шаблоны производителя. Не применяйте с другими типами профилей - несоответствие по форме и размерам приведёт к снижению несущей способности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам пожарной безопасности для электроустановок. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4 по ISO 12944. Сертификаты на продукцию доступны на сайте производителя DKC.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - служит в 2–3 раза дольше обычной окрашенной стали
• Жёсткая конструкция с толщиной 1,5 мм минимизирует прогиб под нагрузкой
• Поддержка огнестойкости - безопасна при возникновении аварийных ситуаций
• Совместимость с единой системой B5 Combitech - упрощает сборку и замену элементов

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или температурой выше +80 C
• Запрещено применять в средах с постоянным воздействием кислот, щелочей или солевых растворов - даже оцинкованная сталь со временем разрушается при таких условиях
• Не подходит для крепления лотков шириной более 600 мм - возможен перегруз и деформация
• Не рекомендуется использовать в качестве самостоятельного несущего элемента - требует жёсткой фиксации в профили BPL/BPM-29

Примеры использования

• Крепление кабельных лотков в цехах заводов с высокой влажностью (например, пищевые производства)
• Монтаж трасс в подземных переходах, насосных станциях, канализационных коллекторах
• Фиксация проводки на стенах в зонах с риском коррозии - например, в химических лабораториях
• Установка в системах автоматизации на конвейерах и станках с частыми мойками

Практические советы

• Перед монтажом проверьте внутренние размеры профиля BPL-29/BPM-29 - они должны точно соответствовать форме консоли
• При использовании в вертикальных участках устанавливайте консоли с шагом не более 1,2 метра - это сохраняет несущую способность 1,4 кН
• Для увеличения срока службы в особенно агрессивных средах комбинируйте эту консоль с герметичными крышками лотков
• Не используйте саморезы или заклёпки - только болтовые соединения с гайками и шайбами, чтобы не повредить цинковое покрытие
• Артикул bbm5060hdz - это часть серии B5 Combitech от DKC. Все элементы этой серии взаимозаменяемы и имеют одинаковые размеры крепёжных отверстий - удобно для масштабирования проектов
