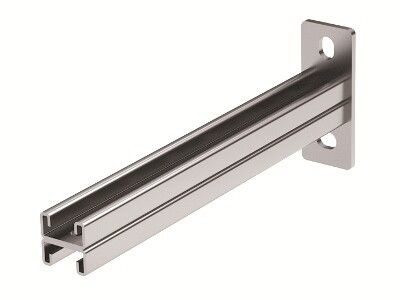

Кронштейн двойной DBM, 41х21 мм, осн. 300 | BBD2130 DKC ДКС

Кронштейн двойной DBM, 41х21 мм, основание 300 от DKC (ДКС) - надёжный элемент для крепления лотковых систем с шириной до 300 мм. Артикул bbd2130 из серии B5 Combitech обеспечивает устойчивую фиксацию в промышленных и коммерческих объектах, где требуется высокая нагрузочная способность и долговечность.

Назначение и область применения

Кронштейн двойной DBM предназначен для монтажа кабельных лотков, трубопроводов и других подвесных конструкций. Подходит для установки на стены и потолки. Используется там, где нужна прочная опора для двух параллельных лотков или одного широкого лотка шириной 300 мм. Применяется в промышленных помещениях, на заводах, в распределительных щитовых, телекоммуникационных и энергетических объектах.

Технические характеристики

• Тип: Консоль настенная двойная
• Ширина лотка: 300 мм
• Габариты: 41×21 мм (высота × глубина)
• Толщина материала: 2,5 мм
• Несущая способность: 2,8 кН (эквивалентно около 280 кг силы)
• Угол установки: 90° - перпендикулярное крепление к поверхности
• Материал: Сталь оцинкованная с непрерывным холодным цинкованием
• Цвет: Серый
• Огнестойкость: Да - соответствует требованиям пожарной безопасности

Совместимость и монтаж

Кронштейн двойной DBM совместим со всеми профилями серии B5 Combitech: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41 и BPM-51. Устанавливается как в одиночный, так и в двойной подвес. Крепится к стене или потолку с помощью анкеров или болтов, подходящих по диаметру и типу основания. Монтаж возможен с обеих сторон - позволяет гибко организовать трассировку кабелей.

Безопасность и стандарты

Изделие выполнено из стали с холодным цинкованием, что гарантирует коррозионную стойкость даже в условиях повышенной влажности. Огнестойкость подтверждена испытаниями - кронштейн не поддерживает горение и сохраняет целостность при воздействии температур до предела, установленного нормами для электроустановок. Соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных систем.

Преимущества

• Высокая несущая способность - выдерживает тяжёлые лотки с кабелями и проводами
• Непрерывное холодное цинкование - равномерное защитное покрытие без участков обнажённой стали
• Огнестойкость - безопасно применять в зонах с повышенными требованиями к пожарной защите
• Двухсторонний монтаж - удобство при сложных трассах и ограниченном пространстве
• Совместимость с широким спектром профилей B5 Combitech - снижает необходимость в дополнительных комплектующих

Ограничения применения

• Не предназначена для наружной эксплуатации без дополнительной защиты от осадков и УФ-излучения
• Не рекомендуется использовать в средах с постоянным контактом с агрессивными химическими веществами (например, кислотами, щелочами)
• Подходит только для лотков шириной до 300 мм - превышение ширины нарушает баланс и снижает несущую способность
• Требует жёсткого основания (бетон, кирпич, металлическая конструкция); не подходит для гипсокартона без усиления

Примеры использования

• Крепление двух лотков 150 мм рядом в серверной комнате
• Подвес одиночного лотка 300 мм в цеху с большим количеством кабелей управления
• Монтаж в распределительных пунктах, где важна плотная укладка кабелей и минимизация числа точек крепления
• Использование в системах автоматизации на пищевых производствах - благодаря антикоррозийному покрытию

Практические советы

• Перед монтажом проверьте соответствие диаметра крепёжных отверстий кронштейна DBM и используемых анкеров - они рассчитаны под стандартные M8–M10
• При использовании в двойном режиме соблюдайте равномерное расстояние между кронштейнами - максимум 1,5 метра для максимальной нагрузки
• Для длинных трасс рекомендуется чередовать точки крепления с шагом 1–1,2 м, чтобы избежать прогиба лотка
• При работе с профилем BPM-51 убедитесь, что кронштейн правильно зафиксирован в пазах - он не предназначен для более крупных профилей
• Артикул bbd2130 - единственный вариант в серии B5 Combitech с таким сочетанием ширины и несущей способности; не заменяйте аналогами без расчёта нагрузки
