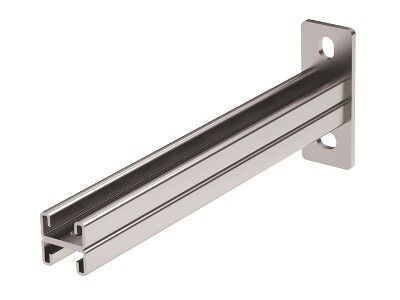

Кронштейн двойной DBM 41х21 мм, основание 500 мм DKC BBD2150

Кронштейн двойной DBM, 41х21 мм, основание 500 мм от DKC (ДКС) - надёжный элемент для крепления лотковых систем в промышленных и коммерческих объектах. Артикул bbd2150 обеспечивает устойчивую фиксацию двух параллельных трасс с нагрузкой до 260 кг, что делает его оптимальным решением для сложных распределительных сетей.

Назначение и область применения

Кронштейн двойной DBM предназначен для монтажа кабельных лотков и других подвесных конструкций на стены и потолки. Подходит для установки в системах с профилями BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41 и BPM-51. Может использоваться как в одиночном, так и в двойном подвесе. Области применения: промышленные цеха, серверные комнаты, энергообъекты, транспортные терминалы, где требуется компактное и прочное крепление нескольких кабельных трасс.

Технические характеристики

• Тип: Консоль настенная двойная
• Ширина основания: 500 мм
• Габариты кронштейна: 41 × 21 мм
• Несущая способность: 260 кг
• Материал: Сталь оцинкованная
• Покрытие: Непрерывное холодное цинкование
• Толщина металла: 2,5 мм
• Угол изгиба: 90°
• Цвет: Серый
• Огнестойкость: Да

Совместимость и монтаж

Кронштейн двойной DBM совместим со всеми профилями серии B5 Combitech от DKC. Крепится к поверхности через предварительно просверленные отверстия - рекомендуется использовать анкеры подходящего типа для бетона, кирпича или металлических конструкций. Монтаж возможен как вертикально на стену, так и горизонтально на потолок. Устройство позволяет закрепить два лотка одновременно с зазором между ними, исключая перегрев и механическое взаимодействие проводов. Для удобства сборки предусмотрена возможность двусторонней установки - кронштейн можно перевернуть, сохранив функциональность.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии. Непрерывное холодное цинкование обеспечивает долговечную защиту даже в условиях повышенной влажности и агрессивной среды. Прочностные показатели проверены на соответствие нормам для промышленного оборудования. Не содержит токсичных материалов, безопасно для эксплуатации в помещениях с людьми.

Преимущества

• Высокая несущая способность - выдерживает две полноценные трассы с кабелями и оборудованием
• Одинаковая устойчивость при монтаже на стену и потолок
• Совместимость с широким спектром профилей B5 Combitech
• Запас прочности за счёт толщины металла 2,5 мм
• Устойчивость к коррозии благодаря равномерному цинковому покрытию
• Огнестойкость повышает безопасность при аварийных ситуациях

Ограничения применения

Не предназначается для использования вне помещений без дополнительной защиты от осадков и УФ-излучения. Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или хлора - хотя цинкование устойчиво, длительный контакт с агрессивными веществами снижает срок службы. Также не следует использовать для крепления тяжёлого оборудования, не связанного с кабельными лотками - кронштейн рассчитан именно на равномерно распределённую нагрузку по всей длине основания 500 мм.

Примеры использования

• Подвес двух лотков BPL-41 в цеху с автоматизированными станками
• Крепление кабельных трасс в серверной комнате рядом с шкафами
• Монтаж параллельных каналов для силового и слаботочного кабеля в офисном здании
• Установка на потолке в производственной зоне с высокой плотностью коммуникаций

Практические советы

• Перед монтажом проверьте, чтобы шаг крепёжных отверстий на стене/потолке соответствовал геометрии кронштейна - расстояние между точками крепления должно быть не более 800–1000 мм
• При установке на потолок используйте анкера с увеличенной несущей способностью - вес системы с кабелями может достигать 260 кг
• Для равномерного распределения нагрузки всегда располагайте лотки симметрично относительно центра кронштейна
• При необходимости удлинения трассы - используйте одинаковые кронштейны DBM на одном уровне, чтобы избежать перекосов
• Артикул bbd2150 - единственный вариант в серии B5 Combitech с таким сочетанием ширины и несущей способности; другие модели не заменят его в задачах с двойной нагрузкой
