Кронштейн 510мм (AW 30 51 FT) | 6419798 OBO Bettermann

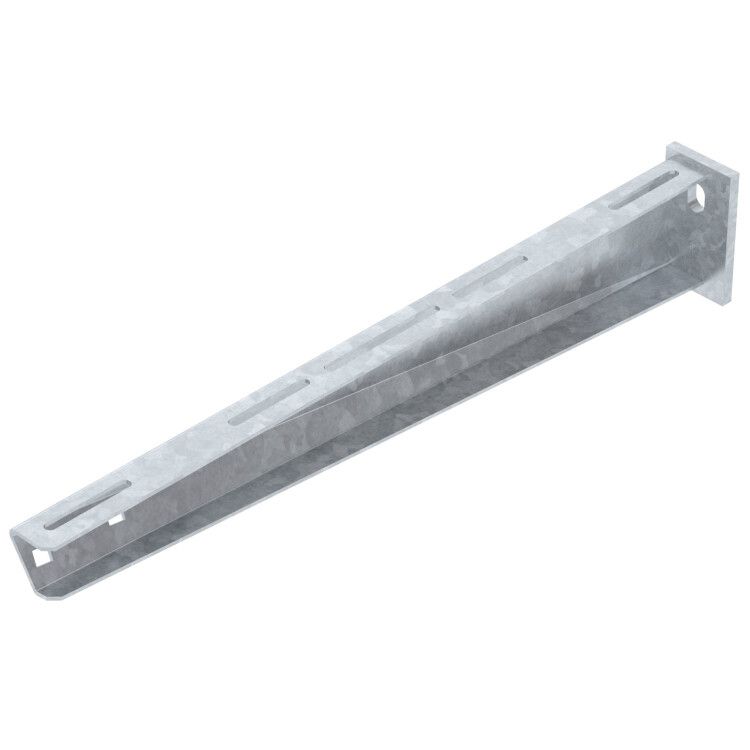

Кронштейн 510 мм с опорой, сталь горячеоцинкованная от OBO BETTERMANN (артикул AW 30 51 FT) предназначен для надёжного крепления кабельных лотков на стенах и опорных конструкциях в условиях повышенной влажности, агрессивной среды и широкого температурного диапазона.

Назначение и область применения

Кронштейн 510 мм с опорой, сталь горячеоцинкованная используется для монтажа кабельных лотков шириной до 500 мм. Подходит для установки в производственных зонах, химических цехах, на объектах энергетики, в прибрежных районах с умеренной солевой нагрузкой. Применяется там, где требуется долговечная, огнеупорная и corrosion-resistant система крепления. Кронштейн 510 мм с опорой, сталь горячеоцинкованная соответствует требованиям Росатома и включён в реестр промышленной продукции РФ.

Технические характеристики

• Несущая способность: 3 кН (эквивалентно ~300 кг)
• Длина: 510 мм
• Угол между плоскостями: 90°
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Перфорация для крепления лотка: M6
• Перфорация для крепления к стене/опоре: M12
• Огнестойкость: E45 – E90 (зависит от типа кабеля, согласно ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69, рабочий диапазон от −70 C до +45 C
• Срок службы: не менее 30 лет

Совместимость и монтаж

Кронштейн 510 мм с опорой, сталь горячеоцинкованная совместим с лотками шириной до 500 мм. Для монтажа используются анкерные болты или обычные болты M12 через предварительно просверленные отверстия. Перфорация M6 позволяет закрепить лоток гайками и шайбами. Крепление выполняется на вертикальную поверхность - стены, колонны, рамы. Нагрузка распределяется равномерно за счёт жёсткой опорной пластины. Сварная конструкция обеспечивает прочность без дополнительных элементов усиления.

Безопасность и стандарты

• Соответствие ГОСТ 52868-2007 (для кабельных систем средней нагрузки)
• Огнестойкость E45–E90 по ГОСТ Р 53316-2009
• Сейсмостойкость 9 баллов по ГОСТ Р 17516.1-90
• Цинкование по ГОСТ Р 9.307-89
• Климатическое исполнение УХЛ-1 по ГОСТ 15150-69
• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/23/2023)

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - подходит для влажных и агрессивных сред
• Долгий срок службы - более 30 лет без замены
• Поддержка высоких нагрузок - до 3 кН, что покрывает большинство промышленных задач
• Огнестойкость повышает безопасность при возгорании кабелей
• Сейсмостойкость делает возможным применение в сейсмоактивных регионах
• Готовый к монтажу дизайн - не требует доработки, перфорация уже выполнена

Ограничения применения

• Не рекомендован для постоянного контакта с морской водой или высокой солевой нагрузкой - риск локальной коррозии
• Не предназначен для наружной установки под прямыми осадками без защиты (например, без козырька)
• Использование с лотками шириной >500 мм снижает несущую способность - допускается только при расчёте нагрузки
• Требуется точный подбор крепёжа: использование болтов меньше M12 нарушает гарантируемую прочность

Примеры использования

• Крепление кабельных лотков в цехах химической промышленности
• Монтаж проводки на подстанциях и внутри энергообъектов
• Фиксация кабелей в тоннелях, насосных станциях, на заводах с частыми мойками оборудования
• Использование в объектах, требующих сертификации Росатома - например, ядерные объекты, научные лаборатории

Практические советы

• При монтаже проверьте глубину сверления отверстий - для M12 используйте сверло 13 мм
• Учитывайте посадочный диаметр лотка: перфорация M6 рассчитана на стандартные крепёжные элементы, не применяйте саморезы без шайб
• При установке в местах с возможным конденсатом - избегайте образования “водяных карманов” - кронштейн должен быть установлен строго горизонтально
• Для максимальной долговечности - не используйте кронштейн 510 мм с опорой, сталь горячеоцинкованная в сочетании с медными или алюминиевыми деталями без электроизоляционных прокладок
• Проверяйте соответствие класса огнестойкости (E45/E90) типу кабеля - данные указаны в паспорте кабеля
