Кронштейн двойной DBM, осн.400 мм, горячеоцинкованный | BBD2140HDZ DKC ДКС

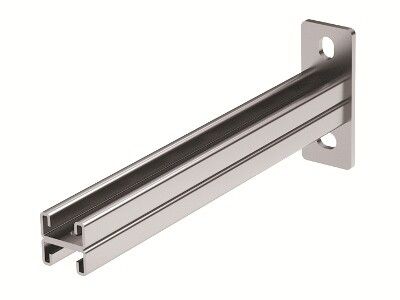

Кронштейн двойной DBM основание 400 мм горячеоцинкованный от DKC (ДКС) - надёжный элемент крепления для двух параллельных лотков шириной до 400 мм, предназначенный для устойчивой фиксации кабельных трасс в промышленных и инфраструктурных объектах. Артикул bbd2140hdz входит в серию B5 Combitech.

Назначение и область применения

Кронштейн двойной DBM основание 400 мм горячеоцинкованный используется для монтажа двух лотков одновременно - например, для силовых и слаботочных сетей. Подходит для установки на стены и потолки. Применяется в системах с профилями BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51. Также совместим с одиночными и двойными подвесами. Области использования: заводы, энергообъекты, транспортные терминалы, жилые комплексы с массивной кабельной инфраструктурой.

Технические характеристики

• Тип: Консоль настенная двойная
• Ширина лотка: 400 мм - позволяет крепить два лотка одинакового размера
• Материал: Сталь оцинкованная, толщиной 2,5 мм - обеспечивает прочность и долговечность
• Покрытие: Горячее цинкование (метод погружения) - защищает от коррозии даже в агрессивных средах
• Несущая способность: 3,4 кН - выдерживает значительную нагрузку от кабелей и оборудования
• Угол: 90° - перпендикулярное крепление к поверхности
• Огнестойкость: Да - соответствует требованиям пожарной безопасности
• Цвет: Серый - единообразный внешний вид с другими элементами системы

Совместимость и монтаж

Кронштейн двойной DBM основание 400 мм горячеоцинкованный совместим со всеми профилями из серии B5 Combitech, указанными в описании. Монтаж осуществляется через предварительно просверленные отверстия. Установка возможна как на вертикальные (стены), так и на горизонтальные (потолки) поверхности. Благодаря двусторонней конструкции, можно закрепить два лотка с зазором между ними - удобно для разделения типов кабелей. Для фиксации используются болты M8–M10 (не входят в комплект).

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкости. Защитное покрытие выполнено по ГОСТ 14771-76 (горячее цинкование), что гарантирует соответствие нормам для промышленного оборудования. Несущая способность проверена в соответствии с внутренними испытательными процедурами DKC.

Преимущества

• Высокая несущая способность - безопасная работа при большой массе кабелей
• Горячее цинкование - продлевает срок службы в помещениях с повышенной влажностью, химическими выбросами или температурными колебаниями
• Двусторонняя сборка - экономит место и время при прокладке нескольких трасс
• Огнестойкость - снижает риск распространения пламени в случае аварии
• Совместимость с целой серией профилей B5 Combitech - унифицированная система монтажа

Ограничения применения

• Не предназначен для наружной эксплуатации без дополнительной защиты от осадков - хотя цинк устойчив, длительное воздействие дождя и солнца требует дополнительных мер
• Работает только с профилями указанной серии; несовместим с лотками других производителей без адаптеров
• Не рекомендован для монтажа на несущие конструкции из древесины или пластиков - требуется бетон, металл или кирпич
• Запрещено использовать при температурах выше +80 C - материал сохраняет прочность, но покрытие может деградировать

Примеры использования

• Энергетическая подстанция: крепление силовых и контрольных лотков рядом друг с другом
• Производственный цех: организация трасс для автоматизации и питания станков
• Жилой комплекс: распределение кабелей связи, видеонаблюдения и электроэнергии в шахте лифта
• Логистический терминал: монтаж кабельных путей вдоль конвейерных линий

Практические советы

• Перед монтажом проверьте, чтобы шаг крепёжных отверстий на стене/потолке соответствовал геометрии кронштейна - расстояние между точками фиксации рассчитано под стандартные анкеры
• При использовании в сырых помещениях (например, холодильных камерах) дополнительно герметизируйте места входа кабелей
• Не затягивайте болты сверх меры - толщина металла 2,5 мм допускает только умеренную нагрузку на резьбу
• Для длинных трасс используйте кронштейн двойной DBM основание 400 мм горячеоцинкованный с интервалом не более 1,5 метра - это сохранит прогиб в допустимых пределах
• Артикул bbd2140hdz легко заменяем - все детали серии B5 Combitech взаимозаменяемы внутри одной группы
