Консоль легкая осн.300 мм | BBL3030 DKC ДКС

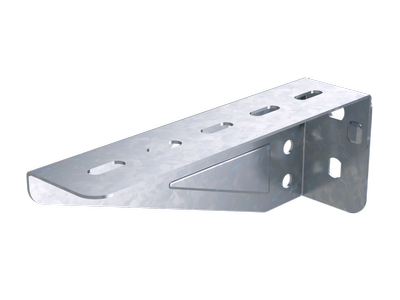

Консоль легкая основная 300 мм сталь от DKC (ДКС), артикул bbl3030, предназначена для надежного крепления кабельных лотков шириной 300 мм на стены или в профили серии B5 Combitech. Это решение для систем прокладки кабелей в промышленных и коммерческих объектах, где важны прочность, долговечность и совместимость с существующими комплектующими.

Назначение и область применения

Консоль легкая основная 300 мм сталь используется для монтажа кабельных лотков на вертикальных поверхностях. Подходит для установки в помещениях с высокой нагрузкой на кабельную трассу - например, в цехах, распределительных пунктах, серверных, на транспорте и в энергетике. Конструкция позволяет фиксировать лотки как на стене, так и внутри профилей BPM-29 и BPL-29 из серии B5 Combitech.

Технические характеристики

• Ширина лотка: 300 мм - соответствует стандартным размерам кабельных лотков этой ширины;
• Несущая способность: 0,7 кН - выдерживает равномерно распределённую нагрузку до 70 кг на метр длины;
• Материал: сталь - обеспечивает механическую устойчивость и жесткость;
• Защитное покрытие: оцинковка горячим способом - защищает от коррозии даже в условиях повышенной влажности и агрессивной среды;
• Исполнение: настенный кронштейн - монтируется прямо на стену или внутрь профиля;
• Цвет: серый - соответствует цветовой гамме системы B5 Combitech.

Совместимость и монтаж

Консоль легкая основная 300 мм сталь совместима с профилями BPM-29 и BPL-29 из серии B5 Combitech. Для крепления в П-образный профиль необходимо использовать болт М8×30 (артикул СМ080830) и гайку М8 с насечкой (артикул СМ100800). При монтаже на стену применяются анкерные крепежи подходящего типа и размера, учитывающие тип основания (бетон, кирпич, металл). Установка выполняется перпендикулярно поверхности, шаг между кронштейнами - не более 1,5 м при максимальной нагрузке.

Преимущества

• Высокая несущая способность при минимальном весе - оптимальное соотношение для лёгких трасс;
• Горячеоцинкованное покрытие увеличивает срок службы в условиях сырости и химически активной среды;
• Чёткая совместимость с профилями B5 Combitech снижает риск сборочных ошибок;
• Универсальное исполнение - можно использовать как настенную консоль или встроенный элемент в профиль.

Ограничения применения

• Не предназначен для монтажа в зонах с постоянными ударными или вибрационными нагрузками выше нормированной;
• Не следует применять в качестве несущей конструкции для оборудования массой свыше 70 кг/м - требуется усиленная система;
• Запрещено использование без защитного покрытия - повреждение цинка (царапины, сколы) требует немедленной антикоррозийной обработки;
• Не подходит для внешней установки без дополнительной защиты от осадков и прямого солнечного излучения.

Примеры использования

• Фиксация кабельных лотков в цехе по производству металлоконструкций - там, где много проводов и необходима чистая, доступная трасса;
• Прокладка силовых и слаботочных кабелей в серверной комнате - благодаря оцинковке сохраняет целостность в условиях конденсата;
• Обустройство кабельных путей в подземных переходах - совместимость с профилями BPM/BPL позволяет собрать цельную систему без адаптеров.

Практические советы

• Перед монтажом проверьте соответствие ширины лотка 300 мм - консоль не подходит для других размеров;
• При использовании в профиле BPL-29 убедитесь, что болты М8 плотно затянуты - недостаточное усилие вызывает люфт и деформацию;
• Для длинных участков трассы используйте минимум три точки крепления на каждый метр - особенно при наличии нескольких лотков;
• При замене старых кронштейнов - выбирайте ту же модель bbl3030, чтобы сохранить совместимость с существующей системой DKC (ДКС);
• Не используйте другие типы крепежа вместо рекомендованного - это нарушает расчетную несущую способность.
