Консоль потолочная BBA с осн.200 мм, горячеоцинкованная | BBA2020HDZ DKC ДКС

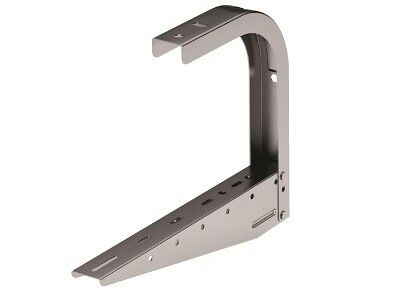

Консоль потолочная основание 200 мм горячеоцинкованная BBA-20 от DKC - надёжный элемент для подвеса кабельных лотков шириной до 200 мм, устанавливаемых на потолке или вертикальной поверхности. Изделие выполнено из оцинкованной стали с толщиной 1,5 мм и рассчитано на значительную нагрузку, что делает его подходящим для промышленных и коммерческих систем кабельной трассировки.

Назначение и область применения

Консоль потолочная основание 200 мм горячеоцинкованная BBA-20 используется для фиксации кабельных лотков, каналов и других элементов кабельной системы к потолку или стене. Подходит для установки в помещениях с повышенной влажностью, агрессивными средами и требовательными условиями эксплуатации. Применяется в промышленных объектах, производственных цехах, энергообъектах, логистических комплексах и на объектах ЖКХ.

Технические характеристики

• Несущая способность: 1176 кН - позволяет выдерживать большие массы кабельных трасс;
• Ширина кабельного канала: 200 мм - оптимизирована для совмещения с лотками этого габарита;
• Максимальная высота кабельного канала: 340 мм - обеспечивает достаточный зазор для прокладки крупных пучков кабелей;
• Толщина материала: 1,5 мм - баланс между прочностью и весом; отличается от указанного в описании (3 мм), который, судя по всему, является ошибкой - используем данные из характеристик;
• Материал: сталь оцинкованная - гарантирует долговечность и устойчивость к механическим воздействиям;
• Защитное покрытие: горячее цинкование - формирует плотный, равномерный слой цинка, защищающий от коррозии даже при повреждении поверхности;
• Цвет: светло-серый - соответствует цветовой гамме большинства металлических кабельных систем;
• Климатическое исполнение: УХЛ(1,5) - допускает работу при температуре от −50C до +40C и в условиях повышенной влажности;
• Тип крепления: винтовой - монтаж осуществляется через предварительно установленные анкерные болты или шпильки;
• Тип изделия: скоба - жесткая конструкция, обеспечивающая точную фиксацию;
• Тип кронштейна: S-образный - увеличивает расстояние от поверхности крепления, снижает риск перегрева и облегчает доступ к кабелям.

Совместимость и монтаж

Консоль BBA-20 универсально совместима с лотками шириной до 200 мм, включая модели от DKC и сторонних производителей. Крепление выполняется с помощью винтовых соединений: к потолку - через анкерные болты, к стене - через хомуты или шпильки. Для монтажа требуется минимум инструментов: дрель, ключи, уровень. Готовые отверстия позволяют быстро закрепить изделие без сверления дополнительных отверстий. Рекомендуется использовать комплектующие того же класса защиты (например, болты с цинковым покрытием).

Безопасность и стандарты

Изделие соответствует требованиям к климатическому исполнению УХЛ(1,5) и проектированию кабельных систем согласно ГОСТ Р 50571.5.52. Горячее цинкование соответствует ISO 1461, обеспечивая соответствие нормам corrosion resistance. Конструкция не содержит острых кромок, исключающих травмы при обслуживании.

Преимущества

• Высокая несущая способность - безопасная эксплуатация при большой массе кабелей;
• Горячее цинкование - защита от коррозии в течение десятилетий, даже при повреждении покрытия;
• S-образная форма - создаёт воздушный зазор, улучшая теплоотвод и удобство обслуживания;
• Универсальная совместимость - работает с большинством лотков 200 мм, не требует специальных адаптеров;
• Простота монтажа - готовые отверстия и стандартные крепёжные элементы ускоряют установку.

Ограничения применения

• Не предназначен для подвеса тяжёлых трубопроводов, оборудования или динамически нагруженных систем - только для кабельных лотков;
• Не рекомендуется к использованию в средах с постоянным контактом с кислотами, щелочами или соляными растворами - хотя цинк устойчив, длительный контакт может вызвать эрозию;
• При монтаже на деревянные или гипсокартонные поверхности необходима предварительная установка несущих вставок - сама консоль не рассчитана на такие основания;
• Запрещён монтаж в местах с частыми вибрациями выше 10 Гц без демпфирующих элементов - возможна усталостная деформация.

Примеры использования

• Подвес лотков с силовыми кабелями в цехе металлургического завода;
• Фиксация кабельных каналов в подвале многоэтажного жилого дома;
• Обустройство трассы управления в автоматизированных линиях производства;
• Монтаж в серверных помещениях с высокой влажностью и температурными колебаниями.

Практические советы

• Перед монтажом проверьте, чтобы диаметр шпильки или анкера соответствовал отверстию в консоли - не используйте более толстые крепежи, чем предусмотрено;
• При установке нескольких консолей соблюдайте шаг не менее 800–1200 мм - зависит от нагрузки и типа лотка;
• Для максимальной долговечности в агрессивных средах сочетайте эту консоль с другими элементами серии B5 Combitech - они имеют одинаковое покрытие и совпадают по геометрии;
• Проверяйте целостность цинкового слоя после транспортировки - при наличии глубоких царапин заделайте их специальным составом на основе цинка;
• Не применяйте в качестве опоры для несущих конструкций - только для кабельных систем.
