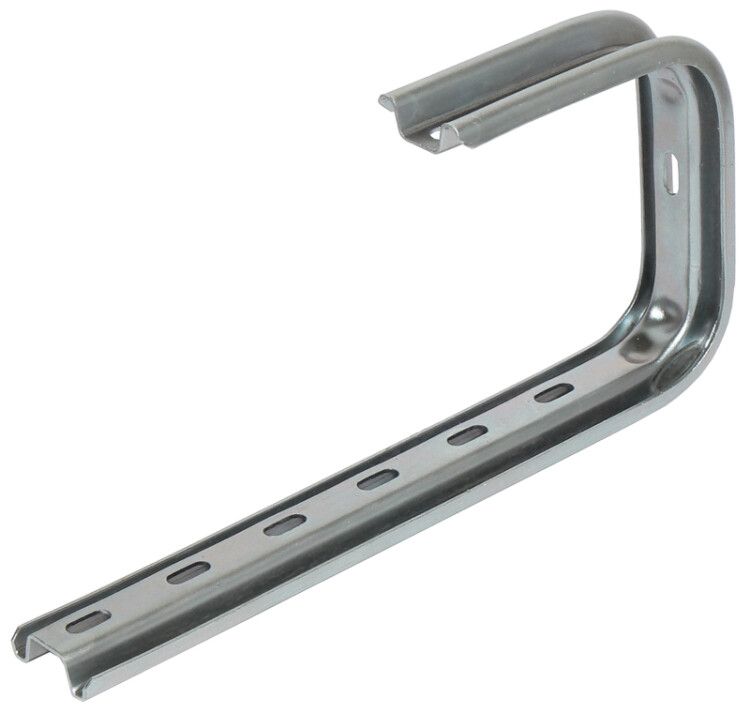

Консоль потолочная 259х175 VR200 - CLW10-VR-200 IEK

Консоль потолочная VR 200 от IEK (артикул clw10-vr-200) - это надёжный элемент системы крепления кабельного лотка к потолку или стене. Применяется в промышленных и коммерческих объектах для организации трасс кабельной сети с использованием металлических лотков шириной 150 мм.

Назначение и область применения

Консоль потолочная VR 200 используется для фиксации кабельного лотка на потолочных или вертикальных поверхностях. Подходит для установки в помещениях с высокими требованиями к прочности и долговечности: производственные цеха, складские комплексы, энергообъекты, транспортные узлы. Консоль обеспечивает жёсткую и стабильную поддержку лотка, предотвращая прогиб и смещение при нагрузках.

Технические характеристики

• Тип изделия: консоль потолочная
• Материал: сталь оцинкованная, толщиной 2 мм
• Ширина совместимого лотка: 150 мм
• Тип кронштейна: S-образный
• Тип крепления: винтовой
• Тип соединения: винтовое
• Покрытие: горячее цинкование
• Диапазон рабочих температур: от -60 C до +60 C
• Соответствие нормативу: ГОСТ 14918-80

Совместимость и монтаж

Консоль potolochная VR 200 совместима с кабельными лотками шириной 150 мм, изготовленными из стали - как прокатными, так и проволочными. Монтаж осуществляется с помощью анкеров или дюбелей через отверстия в основании консоли. Крепление к лотку выполняется винтовым соединением - болты и гайки в комплект не входят, их необходимо приобрести отдельно. Установка возможна как на бетонные, так и на металлические поверхности. Для точного выравнивания рекомендуется использовать уровень.

Безопасность и стандарты

Консоль потолочная VR 200 соответствует ГОСТ 14918-80 - стандарту для систем крепления кабельных лотков. Оцинкованное покрытие защищает металл от коррозии, что повышает безопасность эксплуатации в условиях повышенной влажности, перепадов температур и агрессивной среды. Серия CLW прошла сертификацию на соответствие требованиям безопасности для промышленного оборудования.

Преимущества

• Высокая механическая прочность благодаря толщине стали 2 мм
• Устойчивость к коррозии - оцинковка сохраняет целостность даже в сырых и холодных условиях
• S-образная форма кронштейна обеспечивает равномерное распределение нагрузки
• Подходит для работы в экстремальных температурах - от -60 C до +60 C
• Простота сборки и замены - все соединения доступны для обслуживания

Ограничения применения

Консоль потолочная VR 200 не предназначена для монтажа лотков шириной более 150 мм - использование с другими размерами снижает устойчивость и нарушает расчётную нагрузку. Также не следует применять её в качестве опоры для тяжёлых трубопроводов, силового оборудования или других не предназначенных для этого элементов. Нагрузка должна соответствовать проектным значениям для кабельных лотков - превышение вызывает деформацию.

Примеры использования

• Фиксация кабельного лотка в цехе по производству электрооборудования
• Обустройство трассы управления в автоматизированном складе
• Монтаж сигнализационных и слаботочных сетей в холодильных камерах
• Укладка кабелей в подземных парковках с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы посадочный диаметр крепёжных отверстий консоли соответствовал выбранному анкеру или дюбелю
• Не используйте саморезы вместо анкеров - они не обеспечивают достаточную несущую способность в бетоне
• При установке на длинных участках соблюдайте шаг между консолями - не более 1,5 метра, особенно при заполнении лотка кабелями
• Для удобства сборки можно заранее подготовить набор болтов M8–M10 и гаек, подходящих по резьбе к отверстиям лотка
• Консоль VR 200 от IEK (clw10-vr-200) совместима с другими элементами серии CLW - легко формируются комплексные трассы без необходимости адаптеров
