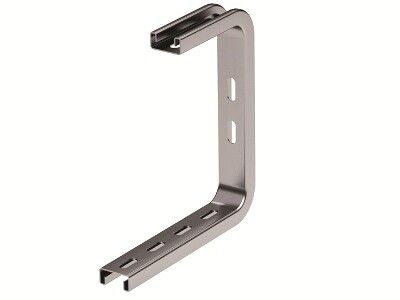

Консоль потолочная легкая DS осн. 200мм DKC BBA3020 ДКС

Консоль потолочная легкая DS осн. 200 мм от DKC (ДКС) - это надежный элемент крепления для лотков шириной до 200 мм, рассчитанный на умеренные нагрузки. Артикул bba3020 из серии B5 Combitech подходит для монтажа в помещениях с нормальной влажностью и температурным режимом, где требуется простое и прочное решение для слаботочных и силовых трасс.

Назначение и область применения

Консоль потолочная легкая DS осн. 200 мм используется для крепления кабельных лотков к потолку или вертикальной поверхности. Подходит для систем с невысокой механической нагрузкой - например, для прокладки кабелей управления, связи, сигнализации, слаботочных сетей и небольших силовых трасс. Применяется в офисах, жилых зданиях, производственных помещениях с низкой степенью вибрации.

Технические характеристики

• Ширина лотка: 200 мм - совместима с лотками этой ширины;
• Максимальная высота лотка: 250 мм - позволяет использовать лотки с бортиком до этого значения;
• Несущая способность: 1863 Н (≈190 кг) - предельная нагрузка при равномерном распределении веса;
• Материал: сталь толщиной 2,5 мм - обеспечивает достаточную жесткость без избыточного веса;
• Покрытие: цинк методом непрерывного холодного цинкования - защищает от коррозии, сохраняет внешний вид;
• Исполнение: S-образный кронштейн - компактная форма для фиксации лотка сверху;
• Тип крепления: винтовое - два отверстия в основании для анкеров или дюбелей;
• Климатическое исполнение: УХЛ2 - допустимо использование в закрытых помещениях с умеренным климатом, без экстремальных перепадов температуры и влажности.

Совместимость и монтаж

Консоль potolochaya legkaya DS osn. 200 мм совместима со всеми лотками шириной 200 мм, имеющими высоту до 250 мм. Крепится к потолку или стене через два отверстия в нижней части кронштейна. Для установки используются анкерные болты, дюбели или химические крепежи - в зависимости от типа основания (бетон, кирпич, гипсокартон). Лоток фиксируется винтами к верхним выступам консоли - доступ к крепежу осуществляется сверху, что упрощает обслуживание.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству металлических изделий для кабельных систем. Цинковое покрытие соответствует ГОСТ 14918, обеспечивающему антикоррозийную стойкость. Конструкция не содержит острых кромок, исключает повреждение кабелей при монтаже. Климатическое исполнение УХЛ2 гарантирует работу в условиях, предусмотренных для внутренних помещений с контролируемой средой.

Преимущества

• Простая и проверенная конструкция - минимум деталей, максимальная надежность;
• Высокая несущая способность при минимальной массе - оптимально для легких трасс;
• Цинковое покрытие - долговечность без необходимости окраски или дополнительной защиты;
• Совместимость с лотками других производителей - если они имеют стандартные габариты 200×250 мм;
• Экономия времени при монтаже - быстрая фиксация и доступ к крепежу без демонтажа лотка.

Ограничения применения

• Не предназначен для монтажа в условиях повышенной влажности, сырости или на открытом воздухе - риск коррозии выше допустимого;
• Не рекомендуется для тяжелых лотков с большим количеством кабелей или оборудования - превышение нагрузки 1863 Н недопустимо;
• Не подходит для мест с постоянными вибрациями (например, рядом с насосами, компрессорами) - возможна усталость металла;
• Не применяется в взрывоопасных зонах - отсутствие сертификации ATEX/IECEx.

Примеры использования

• Крепление лотков с кабелями Ethernet и телефонии в офисных зданиях;
• Фиксация слаботочных трасс в жилых комплексах - видеонаблюдение, домашняя автоматизация;
• Подвеска кабельных каналов в учебных классах, медицинских кабинетах, административных помещениях;
• Обустройство коммуникаций в технических этажах и подсобках с ограниченным пространством.

Практические советы

• Перед монтажом проверьте, чтобы высота лотка не превышала 250 мм - иначе он не будет плотно прилегать к кронштейну;
• Используйте анкеры подходящего диаметра и глубины - для бетона рекомендуется M8, для гипсокартона - специальные дюбели-бабочки;
• При установке нескольких консолей соблюдайте шаг не более 1,5 метра - даже при низкой нагрузке это обеспечит устойчивость всей трассы;
• Если лоток имеет ребра жесткости, убедитесь, что они не мешают фиксации - иногда требуются небольшие подрезы;
• Консоль DS осн. 200 мм от DKC хорошо сочетается с другими элементами серии B5 Combitech - используйте однотипные комплектующие для единых решений.
