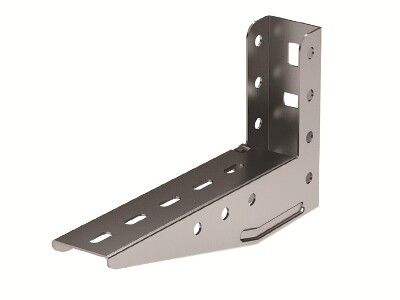

Консоль с опорой ML облегченная основание 200 мм горячеоцинкованная - BBL4020HDZ ДКС

Консоль с опорой облегченная ML основание 200 мм горячеоцинкованная от DKC (ДКС), артикул bbl4020hdz, предназначена для надежного крепления кабельных лотков шириной 200 мм на стенах и в системах B5 Combitech. Изделие сочетает прочность, устойчивость к коррозии и совместимость с популярными компонентами кабельной инфраструктуры.

Назначение и область применения

Консоль с опорой облегченная ML используется для фиксации кабельных лотков на вертикальных поверхностях. Подходит для монтажа трасс в помещениях с повышенной влажностью, на производствах, в трансформаторных подстанциях, объектах ЖКХ и промышленных зонах. Применяется в системах, где требуется быстрая сборка и долгий срок службы без обслуживания.

Технические характеристики

• Тип кронштейна: Настенный
• Ширина лотка: 200 мм
• Материал: Сталь с горячим цинкованием
• Толщина металла: 1,5 мм
• Несущая способность: 1,2 кН (эквивалентно нагрузке до 120 кг равномерно распределённой массы)
• Угол установки: 90 градусов (перпендикулярный монтаж к стене)
• Защитное покрытие: Горячее цинкование - обеспечивает антикоррозийную защиту
• Огнестойкость: Да - соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости
• Цвет: Серый

Совместимость и монтаж

Консоль с опорой облегченная ML основание 200 мм горячеоцинкованная совместима с профилями серии B5 Combitech:

• Крепится напрямую к лоткам BPM-29 и BPL-29
• Подходит для установки в наклонные подвесы BSV-29
• Фиксируется на стене через предварительно просверленные отверстия (не требуются специальные крепёжные элементы - используются стандартные анкеры или дюбеля)

Монтаж выполняется в один этап: кронштейн выставляется по уровню, крепится к стене, затем в него вставляется лоток. Для точной установки рекомендуется использовать шаблоны от DKC.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам пожарной безопасности РФ. Огнестойкость подтверждена сертификатами производителя. Материал не выделяет токсичных веществ при нагреве. Горячее цинкование снижает риск возникновения электрохимической коррозии при контакте с другими металлами.

Преимущества

• Высокая несущая способность - позволяет устанавливать длинные участки лотков без промежуточных опор
• Горячее цинкование защищает от ржавчины даже при постоянном воздействии влаги
• Универсальная совместимость с профилями B5 Combitech - минимизирует необходимость замены комплектующих
• Простота монтажа - не требует сложных инструментов или доработок
• Экономия времени - готовые отверстия и унифицированные соединения позволяют собирать системы быстро

Ограничения применения

• Не предназначен для монтажа в местах с механическими ударными нагрузками (например, рядом с движущимся оборудованием без защиты)
• Не рассчитана на использование вне помещений без дополнительной защиты от прямых осадков - хотя цинкование устойчиво, длительное воздействие дождя и солнца может снизить срок службы
• Не следует применять в средах с концентрацией хлора выше 10 ppm (морской воздух, химические цеха) - возможна локальная коррозия
• Запрещено сваривать или резать изделие - нарушается целостность защитного покрытия

Примеры использования

• Промышленные цеха: крепление лотков к стенам вблизи станков и конвейеров
• Жилые дома: организация кабельных трасс в подъездах и технических этажах
• Объекты энергетики: монтаж силовых и сигнальных линий в трансформаторных будках
• Административные здания: прокладка сетей связи и видеонаблюдения в коридорах и серверных

Практические советы

• Перед монтажом проверьте, что ширина лотка точно соответствует 200 мм - несовпадение вызывает перекос и снижение несущей способности
• При использовании нескольких консолей на одной трассе интервал между креплениями не должен превышать 1,5 метра
• Для увеличения жесткости в длинных участках используйте комбинированные решения: параллельно с этой консолью применяйте подвесы BSV-29
• При работе в сыром помещении перед установкой протрите поверхность стены от пыли и влаги - это повысит адгезию крепежа
• Не забудьте, что этот тип кронштейна - часть серии B5 Combitech; все остальные элементы (лотки, углы, переходники) должны быть из той же серии для гарантии совместимости
