Консоль потолочная BBA с осн.500 | BBA2050 DKC ДКС

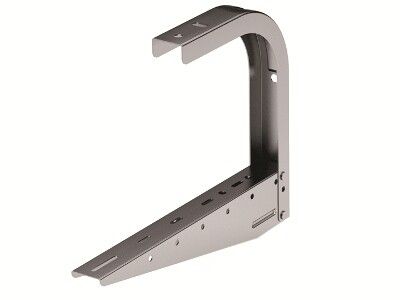

Консоль потолочная с основанием 500 мм, скоба CS для лотка (арт. BBA-20) от DKC — надёжное крепление для подвеса лотковых трасс к потолку или стене, рассчитанное на работу с лотками шириной до 500 мм и высотой до 340 мм. Продукт из серии B5 Combitech создан для устойчивой фиксации в условиях повышенной влажности и механических воздействий.

Назначение и область применения

Консоль потолочная с основанием 500 мм, скоба CS для лотка используется для подвесного монтажа кабельных лотков в помещениях с нормальной и повышенной влажностью. Подходит для систем распределения силовых и слаботочных сетей в промышленных зонах, цехах, тоннелях, энергообъектах и объектах ЖКХ. Устанавливается на шпильках или анкерных болтах, обеспечивая жёсткую фиксацию даже при значительных нагрузках.

Технические характеристики

• Несущая способность: 637 кН — позволяет выдерживать тяжёлые лотки с кабелями без деформаций;
• Ширина основания: 500 мм — совпадает с типовой шириной лотков, исключает необходимость адаптеров;
• Максимальная высота лотка: 340 мм — подходит для большинства глубоких лотков в промышленном применении;
• Толщина материала: 1,5 мм — оптимальное соотношение прочности и веса;
• Материал: сталь оцинкованная — устойчива к коррозии и механическому износу;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира — равномерное, плотное и долговечное антикоррозийное покрытие;
• Тип крепления: винтовой — удобен для многократного демонтажа и регулировки;
• Тип кронштейна: S-образный — обеспечивает гибкость установки и компенсирует возможные перекосы;
• Климатическое исполнение: УХЛ2 — работает при температуре от −40 °C до +40 °C, допускает повышенную влажность и запылённость;
• Совместимость: универсальная — подходит ко всем лоткам шириной 500 мм, независимо от бренда;
• Изделие соответствует серии B5 Combitech — часть стандартизированной системы креплений DKC.

Совместимость и монтаж

Консоль потолочная с основанием 500 мм, скоба CS для лотка (BBA-20) крепится к потолку или вертикальной поверхности через предварительно установленные шпильки M10–M12. Лоток фиксируется винтовым зажимом — достаточно затянуть два болта с каждой стороны. Нет необходимости в сварке или специальных инструментах. Габариты основания точно соответствуют ширине 500 мм, что исключает боковые люфты. Для монтажа рекомендуется использовать шпильки длиной не менее 120 мм с гайками и шайбами, подходящими под толщину 1,5 мм.

Безопасность и стандарты

Конструкция выполнена в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного оборудования. Оцинковка по методу Сендзимира соответствует ГОСТ 14918 и ISO 1461, обеспечивая срок службы более 25 лет в средних условиях эксплуатации. Климатическое исполнение УХЛ2 гарантирует работоспособность в закрытых помещениях с контролируемым микроклиматом, включая холодные зоны и производственные площадки.

Преимущества

• Высокая несущая способность — безопасная работа с тяжёлыми лотками, наполненными кабелями;
• Горячее цинкование — защищает от ржавчины даже при повреждении покрытия во время монтажа;
• S-образный кронштейн — снижает риск перегрузки точек крепления и компенсирует колебания;
• Универсальное соответствие — не требует подбора по модели лотка, экономит время при закупке;
• Простота сборки — не нуждается в сварке, легко заменяется при ремонте.

Ограничения применения

Не предназначен для открытых участков с постоянным воздействием осадков — хотя оцинковка устойчива, длительное прямое попадание воды может снизить срок службы. Не следует использовать в качестве несущего элемента для массивных трубопроводов или оборудования, не являющегося кабельными лотками. Максимальная высота лотка 340 мм — не подходит для лотков выше этого значения. Не рекомендуется для монтажа в агрессивных химических средах (например, в кислотных цехах).

Примеры использования

• Подвес лотков с силовыми кабелями в цехе металлургического завода;
• Фиксация лотков для управления и сигнализации в подземных переходах;
• Монтаж трасс в распределительных пунктах тепловых станций;
• Установка в административных корпусах с многослойными коммуникационными системами.

Практические советы

• Перед монтажом проверьте, чтобы диаметр шпилек соответствовал отверстию в консоли — обычно требуется M10 или M12;
• При использовании нескольких консолей на одной трассе соблюдайте шаг не более 1,5 метра между точками крепления;
• При работе с лотками большой массы используйте две консоли на одном участке — это снизит нагрузку на каждую;
• Проверяйте целостность оцинкованного покрытия после транспортировки — при наличии сколов можно обработать их специальным составом на основе цинка;
• Артикул BBA-20 — единственный в серии, который имеет именно 500 мм основание; другие модели серии B5 Combitech имеют другую ширину — не путайте.
