Кронштейн 410мм (AS 15 41 FT) | 6421423 OBO Bettermann

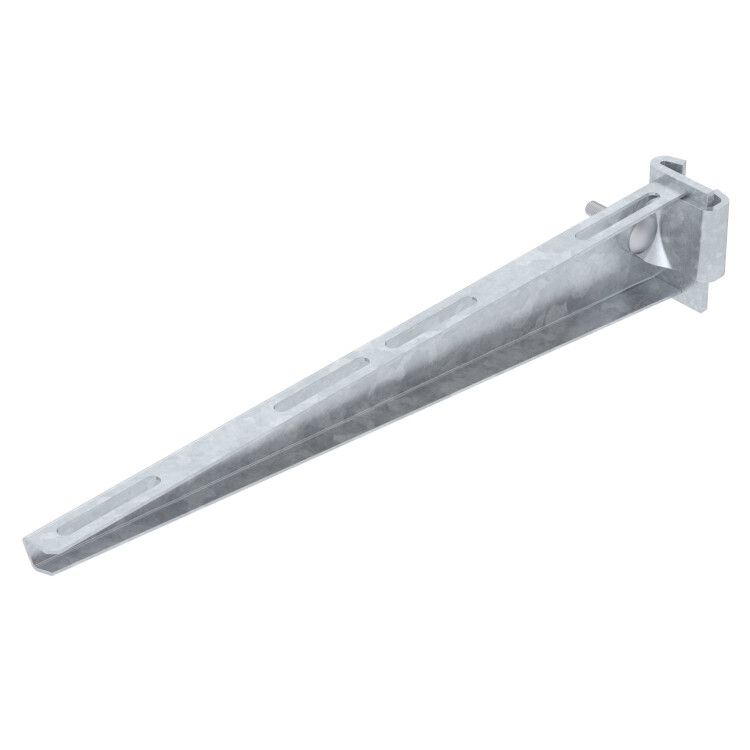

Кронштейн 410 мм, стальной оцинкованный, консоль с опорой (артикул 6421423, тип AS 15 41 FT) от OBO BETTERMANN предназначен для надёжного крепления кабельных лотков шириной до 400 мм на I-образные стойки. Продукт сочетает высокую механическую прочность, устойчивость к коррозии и соответствие требованиям промышленной безопасности, что делает его подходящим для сложных условий эксплуатации.

Назначение и область применения

Кронштейн 410 мм, стальной оцинкованный, консоль с опорой используется для монтажа кабельных лотков на вертикальные I-образные стойки. Подходит для средних нагрузок - до 150 кг на один кронштейн, согласно ГОСТ 52868-2007. Области применения: производственные цеха, химические объекты, энергообъекты, прибрежные зоны с низкой солевой нагрузкой. Кронштейн 410 мм, стальной оцинкованный, консоль с опорой сертифицирован для работы в условиях повышенной влажности, температурных колебаний и вибраций.

Технические характеристики

• Несущая способность: 1,5 кН (эквивалентно ~150 кг)
• Ширина совместимого лотка: до 400 мм
• Угол установки: 90° (вертикальная фиксация)
• Материал: сталь оцинкованная, покрытие - горячий цинк по ГОСТ Р 9.307-89
• Толщина цинкового слоя: 60–85 мкм
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 (рабочий диапазон от –70 C до +45 C)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки системы)
• Перфорация: для крепления лотка болтами M6
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367/11/2023

Совместимость и монтаж

Кронштейн 410 мм, стальной оцинкованный, консоль с опорой крепится к I-образным стойкам с помощью сварки или болтовых соединений (по проекту). Для фиксации кабельного лотка используются болты M6 через предварительно выполненные отверстия. Перед монтажом проверьте совпадение геометрии стойки и ширины лотка - допуск по ширине +-5 мм. Установка возможна как на внутреннюю, так и на внешнюю поверхность стойки. Рекомендуется использовать комплектующие того же производителя (OBO BETTERMANN) для обеспечения совместимости и сохранения сертификационных показателей.

Безопасность и стандарты

Кронштейн 410 мм, стальной оцинкованный, консоль с опорой соответствует следующим нормативам:

• ГОСТ 52868-2007 - требования к несущей способности кабельных систем
• ГОСТ Р 9.307-89 - технология горячего цинкования
• ГОСТ 15150-69 - климатическое исполнение УХЛ-1
• ГОСТ Р 17516.1-90 - сейсмическая устойчивость до 9 баллов
• ГОСТ Р 53316-2009 - огнестойкость E45–E90

Выпуск продукта имеет лицензию Росатома и включён в реестр промышленной продукции РФ. Это позволяет применять кронштейн 410 мм, стальной оцинкованный, консоль с опорой на объектах с особыми требованиями к безопасности, включая АЭС и ядерные объекты.

Преимущества

• Высокая долговечность благодаря двухслойному цинкованию - защита от коррозии в агрессивной среде
• Поддерживает работу в экстремальных температурах - от –70 C до +45 C
• Обеспечивает безопасную эксплуатацию в сейсмоактивных регионах
• Огнестойкость повышает уровень пожарной безопасности кабельных трасс
• Фиксация болтами M6 позволяет легко заменить лоток без демонтажа всей системы
• Сертификаты Росатома и РФ позволяют использовать в закупках госструктур

Ограничения применения

Не рекомендуется использовать кронштейн 410 мм, стальной оцинкованный, консоль с опорой в следующих случаях:

• На объектах с высокой солевой нагрузкой (морские порты, платформы) - риск локальной коррозии при длительном контакте с соляными брызгами
• При нагрузках выше 1,5 кН - превышение допустимой массы снижает запас прочности
• В местах постоянного воздействия открытого пламени - огнестойкость зависит от кабеля, а не от самого кронштейна
• Для крепления на H-образные или круглые стойки - требуется адаптер или изменение конструкции

Примеры использования

• Крепление лотков с силовыми кабелями на участках производства металлообработки
• Монтаж кабельных трасс в химических цехах с периодическими мойками оборудования
• Установка в подземных переходах и тоннелях с высокой влажностью
• Применение на объектах Росатома - например, в радиационно-безопасных зонах АЭС
• Фиксация лотков в холодильных комплексах с рабочей температурой ниже –40 C

Практические советы

• Проверяйте расстояние между точками крепления - максимальный шаг не более 1,5 м при максимальной нагрузке
• При использовании в условиях вибрации применяйте контргайки или герметичные фиксаторы M6
• Не используйте кронштейн 410 мм, стальной оцинкованный, консоль с опорой в качестве основания для трубопровода - он рассчитан исключительно на кабельные системы
• При необходимости удлинения лотка - комбинируйте с другими элементами серии AS 15 41 FT
• Храните в сухом месте перед монтажом - даже оцинкованная сталь может терять антикоррозийные свойства при длительном контакте с влагой
